Voortaan is het mogelijk om voor iedere vleugel of kader een schets te genereren.
De rapportering heeft 4 nieuwe formaten voor de external functie IMGREF:
BMPCASE: bitmap met kaderdeel informatie zonder vleugels
BMPSASH: bitmap met vleugel(deel) informatie zonder kader
EMFCASE: metafile met kaderdeel informatie zonder vleugels
EMFSASH: metafile met vleugel(deel) informatie zonder kader
De extra te voorziene informatie voor BMPCASE: en EMFCASE:
<Project> project code
<Groep> groep code
<Deel> kaderdeel code
<Width> breedte schets
<Height> hoogte schets
<Measure> bematingen
<Color> schets in kleur
<Scale> schaal
<Codes> coderingen
<Angle> hoeken
<Steel> versterkingen
<Bead> glaslatten
<Simul> kleur simulatie
<View> zicht
<Resol> resolutie
<Mark> te markeren onderdeel
<Scenario> scenario
<Highlight> te markeren alternatief
<Batch> batch filter
<Frame> kader referentie
<Vent> vleugel referentie
<Show> schets tonen
De extra te voorziene informatie voor BMPSASH: en EMFSASH:
<Project> project code
<Groep> groep code
<Deel> kaderdeel code
<Open> kader opening code
<VlDeel> vleugel deel code (indien leeg alle vleugeldelen)
<Width> breedte schets
<Height> hoogte schets
<Measure> bematingen
<Color> schets in kleur
<Scale> schets op schaal
<Codes> coderingen
<Angle> hoeken
<Steel> versterkingen
<Bead> glaslatten
<Simul> kleur simulatie
<View> zicht
<Resol> resolutie
<Mark> te markeren onderdeel
<Scenario> scenario
<Highlight> te markeren alternatief
<Batch> batch filter
<Frame> kader referentie
<Vent> vleugel referentie
<Show> schets tonen

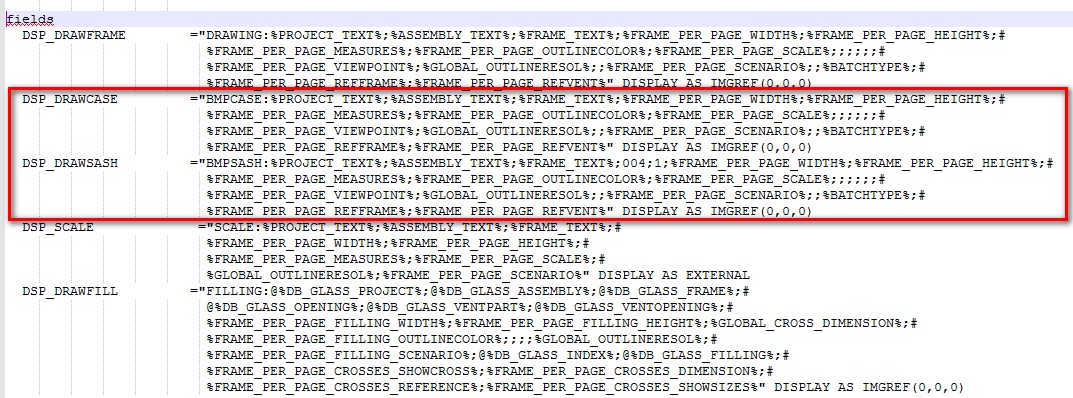

Onderstaande screenshot geeft een voorbeeld van een fields (veld definitie):
