Sturing BJM zaagautomaat (PSZA)

Instellingen via parameters in de sturing dialoog:

• subfolder voorzien per project
• mogelijkheid schetsen op etiket (zwart/wit, EMF/BMP)
• inhoud etiketten kunnen instellen via extern DAT bestand
• extra parameter 'wisselen zaaghoeken'
• mogelijkheid afmetingen dialoog wijzigen en bewaren (beperken scrollen in lijst van de parameters)
• mogelijkheid tot bewaren van default folder output
• sortering te zagen stukken van klein naar groot

Instelling mogelijk via extra sectie [BJMPSZA] in JOPPS.INI zijn:

[BJMPSZA]
MakeDirectory=                      resultaat bestanden groeperen in folder
FileExtension=xml                   standaard bestandsextensie
LengthDesc=0                        lengtes, groot -> klein (0), klein -> groot (1)
DblCutDesc=D                        symbool dubbel verzagen
SymbolL=L                              symbool links
SymbolR=R                             symbool rechts
SymbolU=BO                           symbool boven
SymbolD=ON                           symbool onder
SymbolH=-                             symbool horizontaal
SymbolV=|                             symbool vertikaal
SymbolS=*                             symbool schuin
SwapLR=0                              links/rechts omwisselen
EtiketTest=0                          vervang spaties door zichtbaar karakter

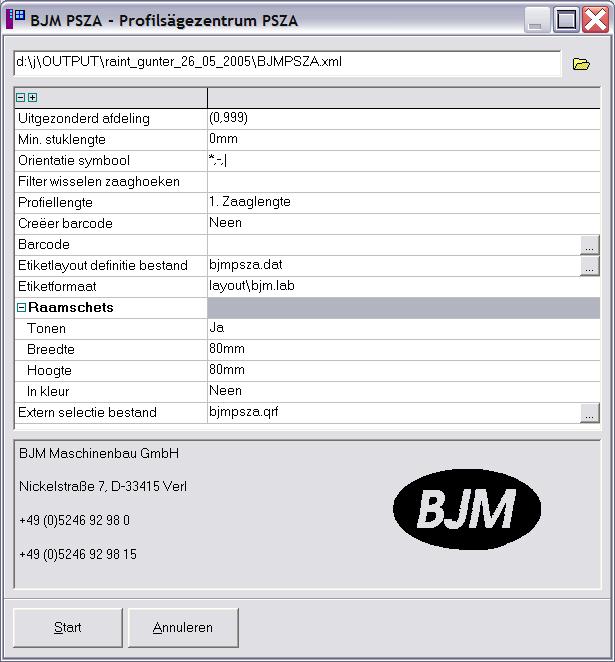

Mogelijkheid voorzien om de afmetingen en positie van de dialoog voor de parameters van de zaagsturing te wijzigen en te bewaren. Als extra layout bestand voor etiketten reststukken wordt dezelfde bestandsnaam genomen, maar met een ‘$’ teken toegevoegd (in het voorbeeld op screenshot dus bjmpsza$.dat).

Verder werd een extra parameter MOPCNT voorzien die kan gebruikt worden in de script om de barcode te genereren (veld Barcode in dialoog).

Algemene parameters:

%JOBREF% (job naam)
%RUNTAG% (runtag)
%RUNTAGDEC% (runtag decimaal)

Parameters beschikbaar voor profiel etiket zijn:

%ASSEMBLYREF% (groep code)
%FRAMEREF% (deel code)
%LABS% (zaaglengte)
%LMAX% (lengte)
%LMIN% (binnenlengte)
%LENGTH% profiellengte i.f.v. instelling)
%ANGLEB% (zaaghoek begin)
%ANGLEE% zaagheok einde)
%PRODUCT% product code)
%SYSTEM% reeks)
%PROFILE% profiel code)
%PROFILEDESC% profiel omschrijving)
%FINISH% kleur code)
%FINISHDESC% kleur omschrijving)
%ORDERCODE% bestelcode)
%PROFILEINFO% profiel opmerking kader/vleugel elementen)
%CARRIER% kar nummer)
%CABIN% vak nummer)
%LCNT% lijn nummer)
%PROFILENO% uniek profielnummer in batch)
%POSITION% positie profiel)
%ORIENTATION% orientatie profiel)
%ENFCODE1% code versterking 1)
%ENFLABS1% lengte versterking 1)
%ENFCODE2% code versterking 2)
%ENFLABS2% lengte versterking 2)
%ENFCODE3% code versterking 3)
%ENFLABS3% lengte versterking 3)
%LAYOUTKIND% type layout)
%DELIVERYWEEK% leverweek)
%CUSTOMERREF% klant code)
%CUSTOMERDESC% klant naam)
%GLYPHREF% glyph naam)
%POSSYMBOL% positie symbool)
%ENFORCED% (versterkt ja/neen?)

Parameters beschikbaar voor rest etiket zijn:

%LENGTH% (lengte)
%PRODUCT% (product code)
%SYSTEM% (reeks)
%PROFILE% (profiel code)
%PROFILEDESC% (profiel omschrijving)
%FINISH% (kleur code)
%FINISHDESC% (kleur omschrijving)
%LAYOUTKIND% (type layout)

Profiel draaien PSZA BJM (3.11 P1)

Instelling voor draaien profielen en aanpassing zaaghoeken voor BJM PSZA dubbel verstek zaagmachine. Uitwerking In de setup/start dialoog van de zaagsturing is een extra ‘standaard’ parameter voorzien:

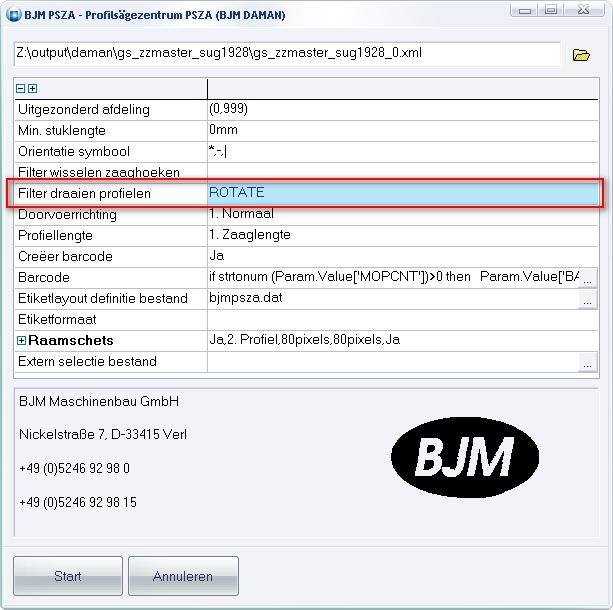

Filter draaien profielen

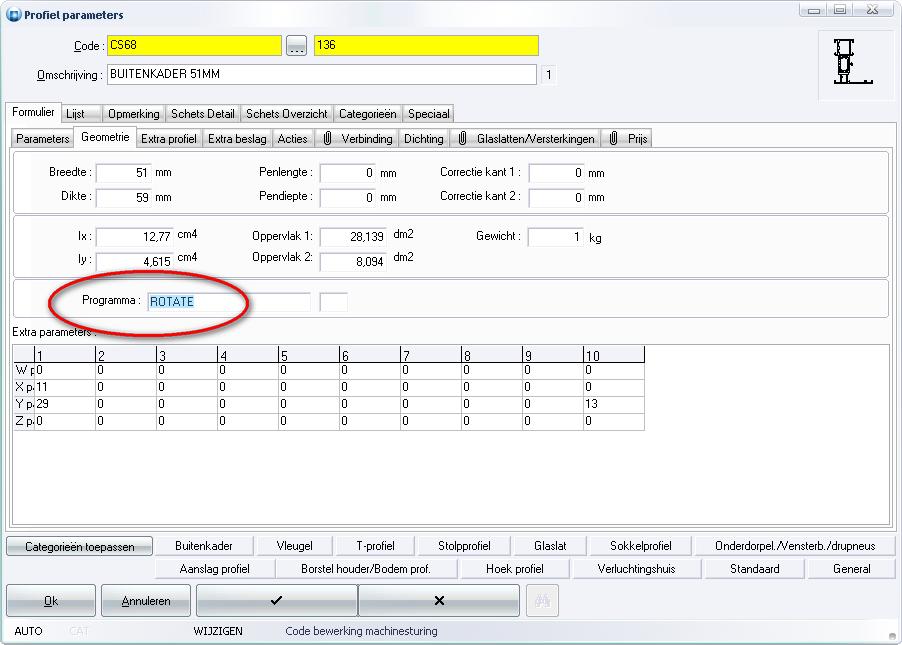

Deze instelling laat toe om voor specifieke profielen mee te geven dat ze gedraaid op de machine zullen verzaagd worden en dus de complementaire hoeken dienen doorgegeven te worden naar de machine. Wanneer de ‘tag’ opgegeven als filter voor het draaien van profielen overeenkomt met deze gedefinieerd bij PROFIEL PARAMETERS in het veld ‘Programma’, dan zal het het hierboven beschreven gedrag in werking treden voor het desbetreffende profiel :

Dit principe is analoog aan wisselen zaaghoeken en kan hiermee gecombineerd worden.

Zie ook: Protocol BJM PSZA voor afdrukken etiketten met schets aan de zaagmachine
