Het protocol BJM PSZA werd aangepast om etiketten met een schets af te drukken aan de zaagmachine.
In de setup/start dialoog van de zaagsturing zijn een aantal parameters instelbaar met standaard waarden:
filter op afdelingen
minimum stuk lengte
orientatie symbool
filter wisselen zaaghoeken
filter draaien profielen
doorvoorrichting
profiellengte (zaaglengte, lengte)
barcode/etiket genereren
script voor barcode generatie
etiketinformatie (XML, BMP, JPEG, GIF, WMF, EMF of PDF)
etiketlayout bestand (DATvoor XML, RTM voor de andere)
etiketformaat (enkel van belang voor XML)
folder voor layout definitie bestand(en)
schets informatie voor etiketten
schets informatie genereren
detail van informatie (raam of profiel)
schets afmetingen
schets in kleur
output formaat
extern selectie bestand
JOPPS.INI
Instelling mogelijk via extra sectie [BJMPSZA] in JOPPS.INI:
[BJMPSZA]
MakeDirectory= resultaat bestanden groeperen in folder
FileExtension=xml standaard bestandsextensie
LengthDesc=0 lengtes, groot -> klein (0), klein -> groot (1)
DblCutDesc=D symbool dubbel verzagen
SymbolL=L symbool links
SymbolR=R symbool rechts
SymbolU=BO symbool boven
SymbolD=ON symbool onder
SymbolH=- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=* symbool schuin
SwapLR=0 links/rechts omwisselen
EtiketTest=0 vervang spaties door zichtbaar karakter
Barcode
In het barcode veld kan de gebruiker een barcode samenstellen. Standaard wordt volgende barcode voorzien :
runtag decimaal (8) + record nummer (2) + profiel nummer (10)
De script editor voor de barcode te genereren kent volgende parameters:
CUTCNT profiel nummer (allemaal)
MOPCNT bewerking nummer
BLOCKNR recordnummer / 100
BATCHREF kader nummer
BATCHCNT profiel nummer (constructief)
BARCODE huidige barcode
_RUNTAG runtag hexadecimaal
_RUNTAGD runtag decimaal
Etiketten
Verder is er een uitbreiding voorzien om etiketten met grafische informatie (zoals raamschets) af te drukken aan de machine zelf d.m.v. bestanden (BMP, JPEG, GIF, WMF, EMF of PDF) i.pl.v. de etiketinformatie te gebruiken die intern in het XML formaat is voorzien.

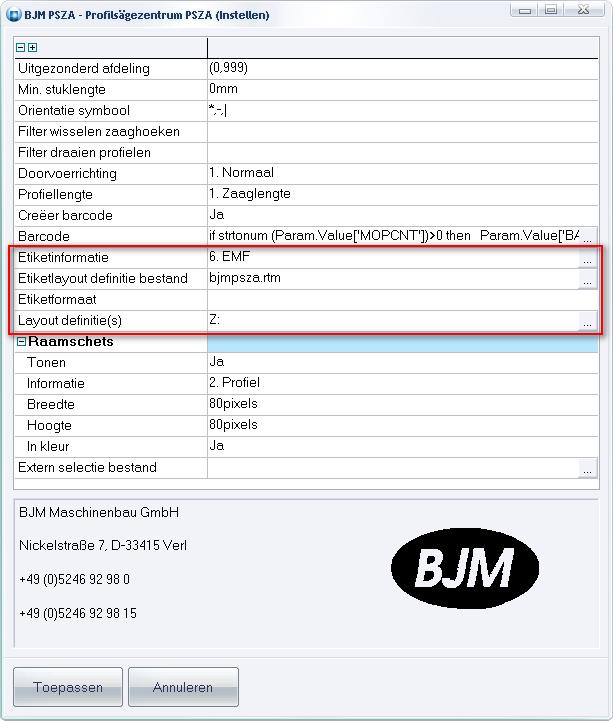

Volgende instellingen zijn voorzien in de dialoog:
etiketinformatie (XML, BMP, JPG, GIF, WMF, EMF, PDF)
etiket layout bestand (DAT voor XML, RTM voor andere formaten)
default etiket layout aanpassen d.m.v. editor
standaard locatie voor layout bestanden
De volgende parameters waren reeds voorzien voor de standaard etiketten en zijn nu ook beschikbaar gemaakt in de etiket layout editor voor grafische etiketten:
%JOBREF% (job)
%BATCH% (batch)
%PROJECTREF% (project)
%ASSEMBLYREF% (groep)
%FRAMEREF% (kaderdeel)
%FRAMEOPEN% (kaderopening)
%VENTREF% (vleugeldeel)
%VENTOPEN% (vleugelopening)
%CUSTOMER% (klant)
%CUSTOMERDESC% (klant naam)
%LABS% (zaaglengte)
%LMAX% (profiellengte)
%LMIN% (binnenlengte)
%LENGTH% (zaaglengte, volgens instelling)
%ANGLEB% (zaaghoek begin)
%ANGLEE% (zaaghoek einde)
%PROFILE% (profiel)
%SYSTEM% (reeks)
%PRODUCT% (product code)
%ORDERCODE% (bestel code)
%PROFILEDESC% (profiel naam)
%PROFILEINFO% (profiel informatie)
%FINISH% (kleur)
%FINISHDESC% (kleur naam)
%CARRIER% (kar)
%CABIN% (vak)
%RACK% (kar/vak)
%LINENO% (intern lijn nummer)
%PROFILENO% (profiel nummer)
%ORIENTATION% (profiel orientatie)
%POSITION% (profiel positie)
%FRAMENO% (kader nummer)
%PIECENO% (profiel nummer)
%ENFORCED% (versterkt profiel)
%ENFCODE1% (versterking 1)
%ENFLABS1% (lengte versterking 1)
%ENFCODE2% (versterking 2)
%ENFLABS2% (lengte versterking 2)
%ENFCODE3% (versterking 3)
%ENFLABS3% (lengte versterking 3)
%DELIVERYWEEK% (levertermijn)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%BARCODE% (barcode)
|
Opmerking
Deze parameters zijn eveneens beschikbaar in de etiket layout editor (zonder % karakters) plus de %GLYPHREF% parameter voor de raamschets.
|
Label Editor
De etiket layout editor kan opgeroepen worden d.m.v. functietoets F3, het geschikte layout bestand wordt opgepikt d.m.v. functietoets F2.
Er zijn twee mogelijke scenario’s:

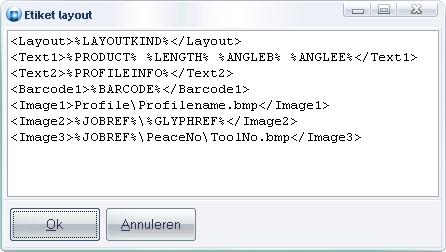

- etiket informatie wordt in het XML formaat gestockeerd en dan wordt er een DAT bestand opgepikt welk kan aangepast worden in een eenvoudige tekst editor:
-

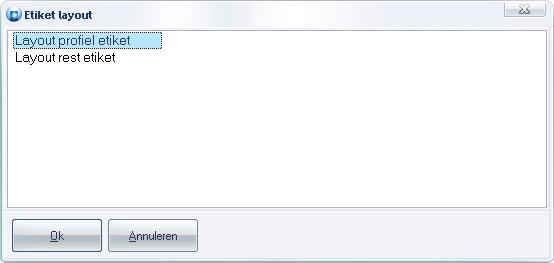

etiketinformatie wordt in afzonderlijke BMP, JPG, GIF, WMF, EMF of PDF bestanden gestockeerd, dan wordt het layout bestand voor het werkstuk etiket (BJMPSZA.RTM) opgepikt. Het reststuk etiket is impliciet (BJMPSZA$.RTM). Voor het aanpassen van de layout krijgt de gebruiker de keuze welke rapport template hij wil aanpassen:

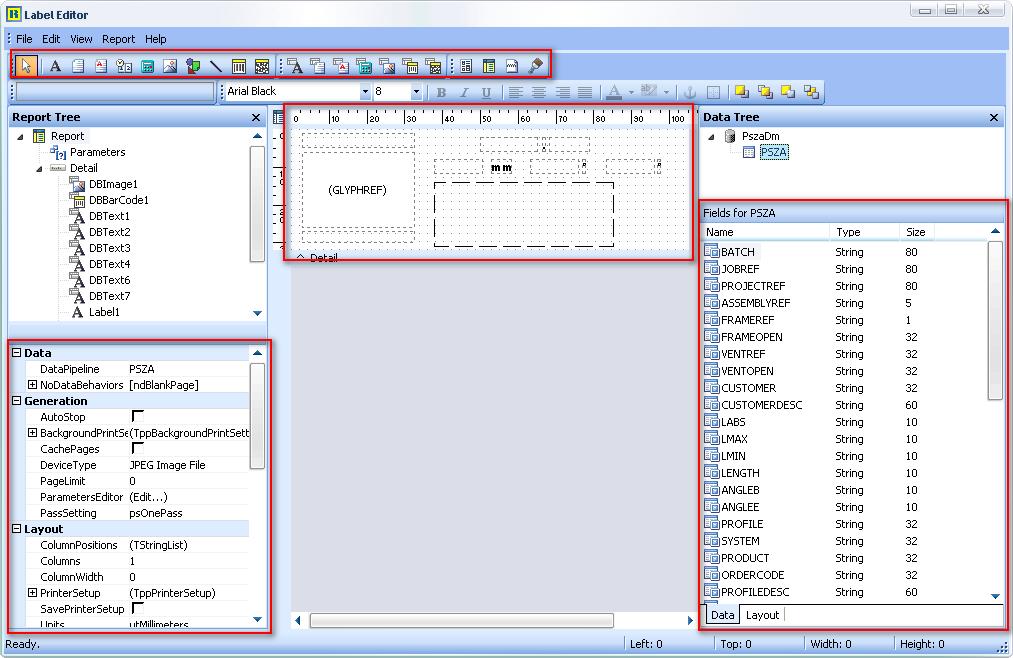

Onderstaande screenshot geeft een idee van de editor die kan gebruikt worden om de standaard etiket layout te wijzigen . De toolbar laat toe om statische en/of variabele informatie op het etiket te plaatsen :
- statische informatie zijn de meest linkse knoppen
- variabele informatie de rechtse knoppen (hint begint met DB...)
Variabele informatie vereist dat er een DATAFIELD aan gekoppeld wordt, dit zijn de reeds hierboven vernoemde eindige lijst van parameters. De gebruiker kan verder afhankelijk van het type informatie dat hij op de layout heeft geplaatst de eigenschappen gaan wijzigen, zoals : positie, font, ...
