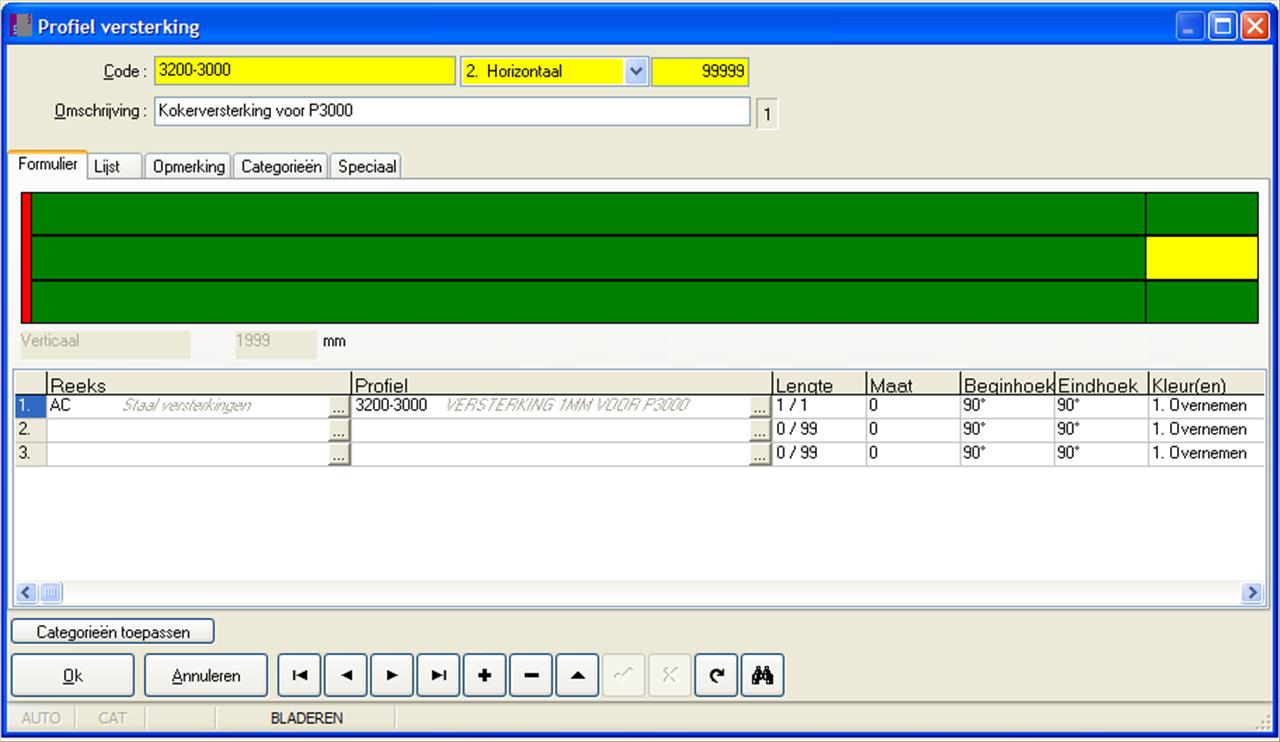

Het scherm Profiel versterking van het GEGEVENS menu bevat de verschillende versterkingsets, al dan niet opgebouwd in functie van de positie en de lengte van het profiel waartoe de versterkingen behoren.
Voor klanten die werken met de gegevensbibliotheek van hun profielleverancier, zijn deze versterkingsets reeds gedefinieerd. U kan ze bekijken en controleren in dit scherm.
Teneinde problemen te vermijden, adviseren wij u de door de leverancier gedefinieerde versterkingsets niet te wijzigen of te verwijderen!
Klanten die werken met een open versie kunnen de verschillende versterkingsets hier definiëren.
De aangemaakte versterkingssets zijn in: Profiel Parameters..., Tab Parameters opgehangen aan die profielen (buitenkaders, T-stijlen, vleugels) waartoe ze standaard behoren, zodat ze automatisch ook steeds samen gerekend worden.
De manier waarop de versterkingsset hier is gedefinieerd en de gedefinieerde versterkingsmethode (nooit, altijd, regel) bepalen welke versterking het programma zal gebruiken bij de berekening.
De versterkingsmethode (nooit, altijd, regel) kan u voor de projecten default bepalen in BEWERKEN.Instellingen, Tab nieuw project, en kan u per project wijzigen in PROJECT, Tab Technisch
- Nooit: er wordt geen versterking gerekend
- Altijd: voor het profiel wordt steeds dezelfde versterking gerekend, ongeacht de positie en de lengte van het profiel waartoe de versterking behoort. In dit geval moet als positie Onbekend gedefinieerd zijn en als lengte 0mm
- Regel: het programma kiest een versterking uit de set in functie van de voorkomende profiellengte en van de positie van het profiel.
| 1. |
Coderen van de versterkingset: |
| |
Code: Code versterkingsset. Onder deze code is de set gekend in het systeeem. |
| |
Positie: De positie van het profiel waartoe de versterking behoort. (horizontaal, verticaal, onbekend).
Gebruik Onbekend indien de set slechts 1 versterking bevat die steeds samen moet gerekend worden met het profiel waartoe ze behoort. |
| |
Lengte: De maximum lengte van het profiel waartoe de versterking behoort. Tot deze lengte blijft de samenstelling van de versterkingsset ongewijzigd.
Definieer 0 mm indien de set slechts 1 versterking bevat die steeds samen moet gerekend worden met het profiel waartoe ze behoort. |
| |
Omschrijving: Omschrijving versterkingsset. Kan ingegeven worden in 5 verschillende talen. U kan naar de omschrijving in de volgende taal gaan door met de linkermuistoets op de taalcode te klikken. |
| 2. |
Definiëren of bekijken van de versterkingen van de set, in functie van de gedefinieerde positie en maximum lengte: |
| |
Reeks + profiel: Vul de code in van de reeks waartoe de versterking behoort + de profielcode.
Via F2 of dubbelklik in het veld profiel kan u de gewenste versterking selecteren uit een lijst van in PROFIEL.PARAMETERS gedefinieerde versterkingen. |
| |
+ / - Bevat de versterkingomschrijving. Wordt automatisch overgenomen uit Profiel Parameters en kan hier niet gewijzigd worden. Klik op het icoontje om de omschrijving al dan niet zichtbaar te maken. |
| |
Lengte: Lengte van de versterking, in verhouding tot het profiel waartoe ze behoort.
Vb. 1/1 of 99/99: lengte versterking is gelijk aan de lengte van het profiel waartoe ze behoort, plus of min de aftrekmaten, eventueel voor de versterking gedefinieerd in: Profiel Parameters..., Tab Parameters |
| |
Maat: Afhankelijk van hoe de lengte werd gedefinieerd, reageert deze maat anders:
Vb. Maat: 1000mm, Lengte 1/1 of 99/99: lengte van de versterking is gelijk aan de lengte van het profiel waartoe ze behoort + 1000mm
vb. Maat: 1000mm, Lengte 0/99: lengte van de versterking is 1000mm, ongeacht de lengte van het profiel waartoe ze behoort. |
| |
Beginhoek: Beginhoek van de versterking (meestal 90°) |
| |
Eindhoek: Eindhoek van de versterking (meestal 90°) |
