Klanten die werken met de gegevensbibliotheek van hun profielleverancier, kunnen in het scherm PROFIEL PARAMETERS van het GEGEVENS menu terugvinden hoe voor elk beschikbaar profiel, in functie van de reeks, de technische gegevens, standaard bijhorende profielen, standaard bijhorend beslag, verbindingsbeslag en de prijsparameters werden gedefinieerd. Zij kunnen, indien gewenst, de prijsparameters van de gedefinieerde profielen wijzigen en verkoopprijzen invullen indien van toepassing.
Om problemen te vermijden, adviseren wij deze klanten de reeds gedefinieerde technische gegevens niet te wijzigen of te verwijderen!
Klanten die een eigen gegevensbibliotheek aanmaken definiëren in dit scherm de bovengenoemde gegevens voor hun profielen in de verschillende reeksen.
Tab Parameters

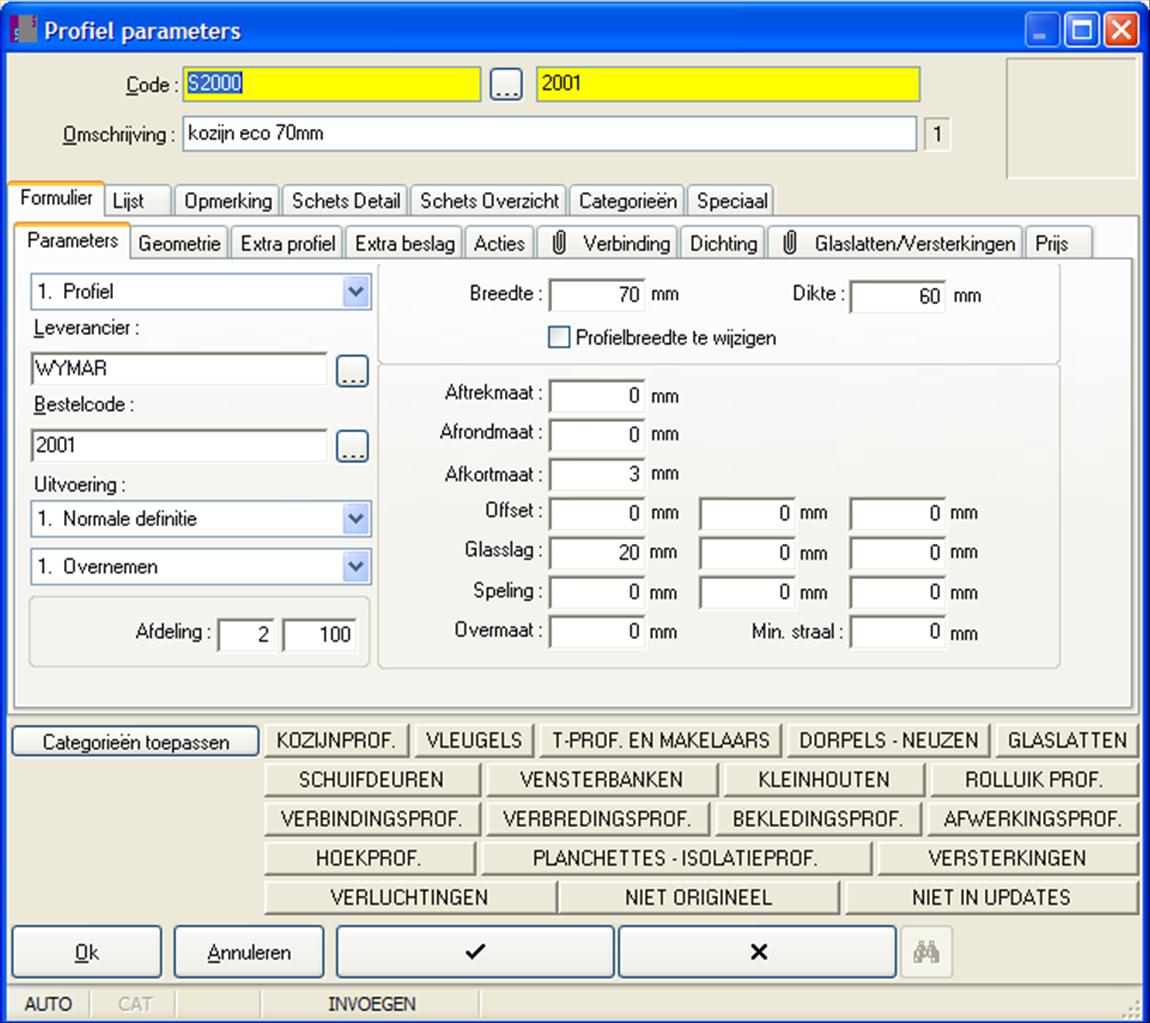

In het scherm PROFIEL PARAMETERS, TAB PARAMETERS van het GEGEVENS menu kan u voor de profielen, in functie van de reeks, de technische gegevens (breedte, dikte, correctiematen, traagheidsmomenten,...) bekijken, invullen of wijzigen. U kan er ook de profielfunctie voor de manier van berekenen en uittekenen definiëren, en standaard glaslatsets en versterkingsets toewijzen.
Voor klanten die werken met de bibliotheek van hun profielleverancier zijn deze gegevens reeds gedefinieerd. Gelieve de ingevulde gegevens niet te wijzigen teneinde problemen te vermijden!
|
Bekijk, definieer of wijzig volgende gegevens:
Bekijken kan in BLADEREN mode. Indien u gegevens wil wijzigen of definiëren, klik dan in het betreffende veld.
Bij het wijzigen van het veld, gaat het scherm automatisch naar WIJZIGEN mode.
|
|
Functie bepaalt de manier waarop het profiel wordt gerekend en/of uitgetekend. Kies 1 van de gedefinieerde functies als volgt: voor PROFIELEN kiest u de functies Profiel of Geen. De technische berekening en prijsberekening gebeuren in beide gevallen per lopende meter.
- Profiel: het betreffende profiel wordt uitgetekend.
- Geen: het betreffende profiel wordt niet uitgetekend
voor GELEIDERS kiest u de functies Geleider, Verbreed of Geen.
De technische berekening en prijsberekening gebeuren steeds per lopende meter.
- Geleider: het betreffende profiel wordt uitgetekend in stippellijn.
- Verbreed: het betreffende profiel wordt uitgetekend in volle lijn.
- Geen: het betreffende profiel wordt niet uitgetekend
voor SPECIALE KLEINHOUTEN kiest u de functies Zon, Center, Cirkel, Zoncenter, of Glas.
Deze kleinhouten worden technisch niet berekend, prijsberekening op basis van de verkoopprijs gebeurt per lopende meter, waarbij de lengte de breedte is van de opening waartoe de kleinhouten behoren.
De kleinhouten worden uitgetekend op schetsen, de speciale vormen in het glas ook op de glastekeningen.
- voor GEWONE KLEINHOUTEN OP GLAS kiest u de functies OpGlas,Vak of KruisTechnisch wordt de totale lengte aan kleinhouten gerekend, prijsberekening op basis van de verkoopprijs gebeurt per lopende meter (OpGlas), per vak (Vak) of per kruis (Kruis). De kleinhouten worden uitgetekend op schetsen.
- voor GEWONE KLEINHOUTEN IN GLAS kiest u de functie InGlas
Worden technisch niet berekend, prijsberekening op basis van de verkoopprijs gebeurt per vak.
De kleinhouten worden uitgetekend op schetsen en op glastekeningen.
|
|
Opmerking; prijsberekening van kleinhouten op basis van de aankoopprijs gebeurt steeds per lopende meter, onafhankelijk van de functie die u aan de kleinhouten heeft toegekend.
|
-
Programma: Is code voor bewerkingen machinesturing. Niet zelf invullen!
-
Letter: U kan aan bepaalde profieltypes eenzelfde letter toekennen (bv. B voor alle buitenkaders, T indien het T-stijlen betreft) ter verduidelijking naar productie toe. Deze letter verschijnt op schetsen en op alle technische resultatenlijsten
-
Breedte/Dikte: Breedte en dikte van het profiel, (Breedte is de kant waarop je kijkt als het profiel in het raam zit, dikte is daar loodrecht op)
-
Glasslag/Speling: Waarbij de speling een correctie is t.o.v. de glasslag. Te definiëren voor die profielen waarop een ander profiel stopt.
|
-
Aftrek/Afrond/Afkort: Correctiematen voor het profiel, steeds gezien per kant
-
Aftrekmaat: wordt steeds afgetrokken NA lengteberekening bvb bij een dorpelprofiel 12 mm invullen om in totaal 24 mm korter te zijn om bvb einddoppen te kunnen plaatsen
-
Afkortmaat: waarde die bijgeteld wordt NA lengteberekening, in PVC gebruikt voor het smeltverlies, afkortlengte kan apart gerapporteerd worden bvb in hout 30mm overmaat bij het zagen
-
Afrondmaat: waarde waarop afgerond wordt NA lengteberekening, NA toepassing Aftrekmaat en NA toepassing Afkortmaat bvb in hout Afkortmaat 30 mm en Afrondmaat 50mm geeft in de zaaglijst enkel veelvouden van 50mm die minstens 30 mm langer zijn dan de echte lengte
- Offset: Correctie voor vleugelmaten of voor gevels
- Ix/Iy: Traagheidsmomenten voor het profiel. In te vullen in geval van sterkteberekening
- Opp: Te anodiseren profieloppervlakte
- Gewicht: Profielgewicht
- Versterkingsset: Vul de code in van de versterkingsset die u standaard aan het profiel wil ophangen. De betreffende versterkingsset moet aangemaakt zijn in PROFIEL.VERSTERKING. Klik op --- voor een lijst van de bestaande versterkingssets en selecteer eventueel de betreffende set. De setomschrijving volgt automatisch. Telkens het betreffende profiel voorkomt in de werf, zal de hier gedefinieerde versterkingsset steeds mee gerekend worden.
- Glaslatset: Vul de code in van de glaslatset die u standaard aan het profiel wil ophangen. De betreffende glaslatset moet aangemaakt zijn in PROFIEL.GLASLAT. Klik op --- voor een lijst van de bestaande glaslatsets en selecteer eventueel de betreffende set. De setomschrijving volgt automatisch. Telkens het betreffende profiel voorkomt in de werf, zal de hier gedefinieerde glaslatset steeds mee gerekend worden.
- Afdeling: U kan de verschillende profielen sorteren volgens afdelingsnummer.
|
|
Opmerking: enkel en alleen indien het afdelingsnummer verschillend is van 0, wordt het profiel gerekend en verschijnt het op de verschillende resultatenlijsten!
|
- Volgnr: Voor het bepalen van de volgorde binnen dezelfde afdeling.
|
Indien u voor het geselecteerde profiel gegevens heeft gedefinieerd of gewijzigd:
Klik V om te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu. |
Tab Extra Profiel
In het scherm PROFIEL PARAMETERS, TAB EXTRA PROFIEL van het GEGEVENS menu kan u profielen definiëren die standaard bij het geselecteerde profiel horen en dus ook steeds samen met dit profiel gerekend worden.
De extra profielen die u hier ingeeft moeten gecodeerd en gedefinieerd zijn in PROFIEL.PRODUCT en in PROFIEL.PARAMETERS van het GEGEVENS menu. Doe als volgt:
Klik in het eerste te definiëren veld.
Bij het wijzigen van dit veld gaat het scherm automatisch naar WIJZIGEN mode |
|
|
|
Klik Vom te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu.
|
Tab Extra Beslag
In het scherm PROFIEL PARAMETERS, TAB EXTRA BESLAG van het GEGEVENS menu kan u beslag of beslagsets definiëren die standaard bij het geselecteerde profiel horen en dus ook steeds samen met dit profiel gerekend worden.
Het beslag dat u hier ingeeft moeten gecodeerd en gedefinieerd zijn in BESLAG.PRODUCT en de sets in BESLAG.SET van het GEGEVENS menu. Doe als volgt:
Klik in het eerste te definiëren veld.
 Bij het wijzigen van dit veld gaat het scherm automatisch naar WIJZIGEN mode |
- Beslag: Vul de code in van het beslag product of van de beslagset.
Via F2 of dubbelklik kan u het gewenste beslag product (of de gewenste set) selecteren uit een lijst van de in BESLAG.PRODUCT/ BESLAG.SETS gedefinieerde beslagproducten of beslagsets.
- Aantal: Aantal stuks / aantal beslagsets
-
+ / -Bevat de beslagomschrijving. Deze wordt automatisch overgenomen uit BESLAG.PRODUCT/BESLAG.SET en kan hier niet gewijzigd worden. Klik op het icoontje om de omschrijving al dan niet zichtbaar te maken.
|
Klik V om te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu. |
Tab Verbinding
In het scherm PROFIEL PARAMETERS, TAB VERBINDING van het GEGEVENS menu kan u verbindingssets die standaard bij het geselecteerde profiel horen, bekijken, zelf definiëren of wijzigen.
Deze verbindingssets zijn gedefinieerd in functie van de profielmontage (persen, schroeven, klemmen) en van het type verbinding (verstek, doorlopen, stoppen in combinatie met recht/schuin).
De default montage van de profielen in een project wordt bepaald in BEWERKEN.Instellingen, Tab Nieuw Project en kan per project gewijzigd worden in PROJECT, Tab Technisch, de profielverbinding wordt in PROJECT per profiel gedefinieerd.
Telkens het geslecteerde profiel voorkomt in een project zal, in functie van de montage en van het type verbinding van het profiel, de overeenkomstige beslagset steeds mee gerekend worden.
Voor klanten die werken met de bibliotheek van hun profielleverancier, zijn deze verbindingssets reeds gedefinieerd.
Gelieve ze niet te wijzigen om problemen te vermijden!
| Klik het gewenste montagetype (Persen, Schroeven, Klemmen). |
Bekijk, definieer of wijzig de verbindingssets, ifv het type verbinding:
Bekijken kan in BLADEREN mode. Indien u verbindingssets wil wijzigen of definiëren, klik dan in het overeenkomstige veld.
Bij het wijzigen van een veld, gaat het scherm automatisch naar WIJZIGEN mode |
- + / -: Bevat de omschrijving van het type verbinding. Klik op het icoontje om de omschrijving al dan niet zichtbaar te maken.
- Beslag: De code van het beslag product of van de beslagset in functie van het type verbinding.
Het betreffende beslag moet gedefinieerd zijn in BESLAG PRODUCT , de sets in BESLAG.SET.
Per type verbinding kunnen 5 verschillende beslagsets gedefinieerd worden.
Via F2 of dubbelklik krijgt u een lijst van in BESLAG.PRODUCT/ BESLAG.TABEL gedefinieerde beslagproducten of beslagsets.
- Aantal: Aantal stuks / aantal beslagsets
- Correctie: Deze maat is een correctie op de voor het profiel gedefinieerde aftrekmaat, in functie van de betreffende montage en verbinding. In geval van gevels wordt deze maat gebruikt als correctie in mm per lopende meter bij dilataties.
|
|
Indien u verbindingssets heeft gedefinieerd of gewijizgd:
Klik V om te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu.
|
Tab dichting
In het scherm PROFIEL PARAMETERS, TAB DICHTING van het GEGEVENS menu kan u dichtingen definiëren die standaard bij het geselecteerd vleugelprofiel horen. en dus ook steeds samen met het betreffende vleugelprofiel gerekend worden. De dichtingen zelf moeten als profiel gecodeerd en gedefinieerd zijn in PROFIEL.PRODUCT en in PROFIEL.PARAMETERS van het GEGEVENS menu.
Klik in het eerste te definiëren veld.
Bij het wijzigen van dit veld gaat het scherm automatisch naar WIJZIGEN mode |
- Reeks + Profiel: Vul de code in van de reeks waartoe de dichting behoort + de profielcode.
Via F2 of dubbelklik in het veld profiel kan u de gewenste dichting selecteren uit een lijst van in PROFIEL.PARAMETERS gedefinieerde profielen.
Vermits de dichtingen technisch gedefinieerd zijn als profiel, kan u er eventueel aftrekmaten aan toekennen en worden ze mee geoptimaliseerd.
- Maat: Het verschil in mm tussen buitenkant vleugelprofiel en buitenkant dichting.
- + / -: Bevat de profielomschrijving. Deze wordt automatisch overgenomen uit PROFIEL.PARAMETERS en kan hier niet gewijzigd worden. Klik op het icoontje om de omschrijving al dan niet zichtbaar te maken.
|
Klik V om te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu. |
Tab Prijs
In het scherm PROFIEL PARAMETERS, TAB PRIJS van het GEGEVENS menu kan u prijsblokken standaard toewijzen aan het geselecteerde profiel en tijden definiëren. Indien u de prijsberekening van de profielen van uw projecten wenst te doen op basis van verkoopprijzen, moet u in dit scherm de verkoopprijzen voor het geselecteerde profiel invullen.
Ook indien u werkt met verkoopprijzen kan u voor het betreffende profiel prijsblok, Tijd 1 en/of Tijd 2 definiëren.
Bekijk, wijzig of definieer de prijsgegevens voor het geselecteerde profiel:
Bekijken kan in BLADEREN mode. Indien u prijsgegevens wil wijzigen of definiëren, klik dan in het betreffende veld.
Bij het wijzigen van een veld, gaat het scherm automatisch naar WIJZIGEN mode
|
-
Prijsblok: Vul de code in van de gewenste prijsblok.
De prijsblok en zijn prijsparameters moeten gedefinieerd zijn in PRIJSGROEPEN. Klik op --- voor een lijst van de bestaande prijsblokken en selecteer eventueel de betreffende blok.
De voor het profiel gedefinieerde aankoopprijs of verkoopprijs zal verhoogd of verlaagd worden met de prijsparameters van de hier toegewezen prijsblok. Gebruik van prijsblokken
|
-
Tijd 1 / Tijd 2: Vul het aantal tijdseenheden in die u voor het profiel wil aanrekenen. Doe dit voor Tijd 1 en/of voor Tijd 2.
De standaardkost per tijdseenheid moet gedefinieerd zijn in BEWERKEN.Instellingen.Nieuw Project.
De kost per tijdseenheid X aantal tijdseenheden zullen toegevoegd worden aan de berekende verkoopprijs van het profiel. Gebruik van tijden
|
-
Definieer, indien van toepassing, de verkoopprijzen voor het geselecteerde profiel:
Voor de prijsberekening zoekt het programma eerst naar de voor de profielen ingevulde verkoopprijs. Enkel indien u geen verkoopprijs heeft ingevuld, gebeurt de prijsberekening op basis van de in PROFIEL.PRODUCT ingevulde aankoopprijs.
|
-
Min.lengte: Minimum aan te rekenen lengte voor het profiel
-
Min.prijs: Verkoopprijs profiel voor de minimum lengte
-
Incr.lengte: Interval voor de lengte: bv. oplopend per 100mm
-
Incr.prijs: Supplement verkoopprijs per increment lengte
|
|
Opmerkingen:
Indien u de prijsparameters heeft gewijzigd of verkoopprijzen heeft ingevuld:
Klik V om te bevestigen of klik OK om te bevestigen en terug te keren naar het hoofdmenu.
Klik X of TERUG om de actie te annuleren, de wijzigingen worden genegeerd en u keert terug naar het hoofdmenu.
|
Correctie smeltverlies voor hoeken verschillend van 45° (3.24 - 1499)
Tot op heden werd het smeltverlies niet aangepast voor hoeken verschillend van 45 graden. De berekeningen werden aangepast zodat voortaan rekening gehouden wordt met de zaaghoek.

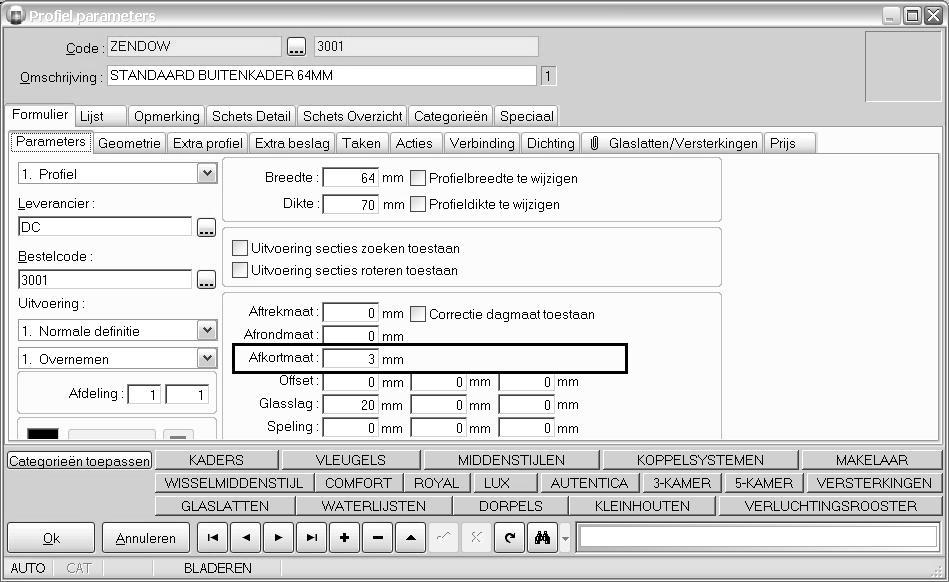

Het smeltverlies wordt in het gegevensscherm Profiel Parameters, tab Parameters gedefinieerd in het veld ‘Afkortmaat’. Tot nu toe werd deze waarde steeds als een absolute verlenging van het profiel beschouwd, ongeacht de zaaghoek. Indien het rechthoekige kaders (=90°) betreft betekent dat een waarde van 3mm overeenstemt met een smeltverlies van 2,12mm loodrecht op de zaagsnede (=45°):

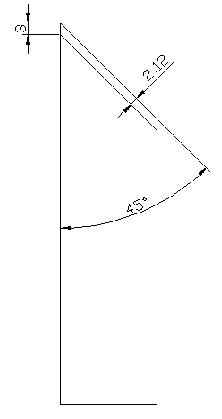

Indien het verstek verschillend is van 45° (schuine kaders) zal voor een identieke waarde van het smeltverlies loodrecht op de zaagsnede de absolute verlenging van het profiel wijzigen :

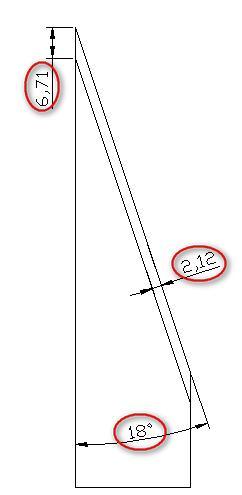

hoeken < 45° verlenging groter dan 3mm
hoeken > 45° verlenging kleiner dan 3mm
Om opwaarts compatibel te blijven gebeurt de berekening van PVC profielen in verstek met een opgegeven waarde voor de “Afkortmaat” als volgt:
correctie originele maat : CM = afkortmaat x sin(45°)
berekenen lengte offset : LO = CM/sin(hoek)
Dit corrigerend gedrag wordt enkel uitgevoerd indien de uiteinden van beide profielen in verstek staan, dus niet voor een stijl in verstek midden op een ander profiel.
