Définir des vitrages composés (TOM 2064)
(JoPPS 3.20)
Il est possible de définir plusieurs vitrages dans la même case en définissant des vitrages composés dans DONNEES VITRAGES. Ceci est intéressant entre autres pour les panneaux qui sont souvent composés de différentes couches, chaque couche à apparaître dans les résultats.

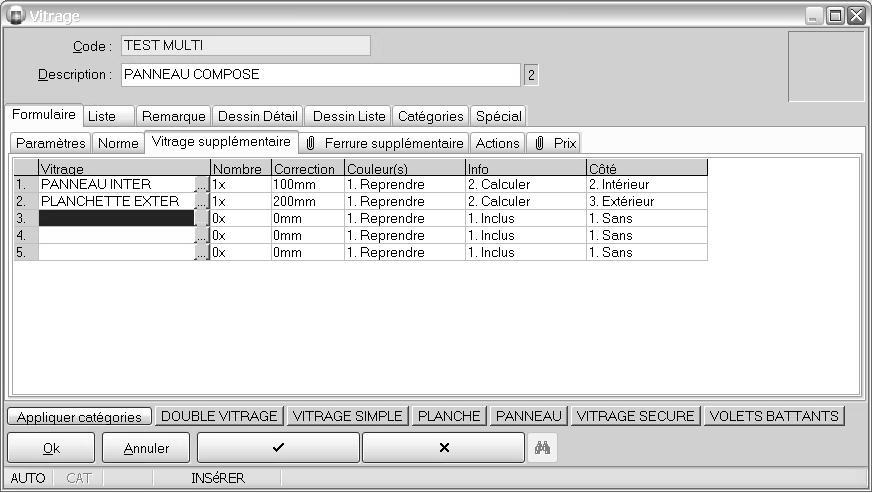

A cet effet, le tab ‘Vitrage supplémentaire’ est ajouté à l’écran VITRAGE, vous permettant de définir au maximum 5 vitrages (couches) supplémentaires :
Définissez le premier vitrage supplémentaire:
- Vitrage: le code du vitrage supplémentaire;
- Nombre: le nombre de vitrages identiques;
- Correction : la correction du contour du vitrage;
- Couleur(s) : le comportement couleur du vitrage;
- Info: l’info pour définir si le vitrage apparaît séparément ou non dans l’offre;
- Côté: la position du vitrage dans l’ensemble:
- Sans: le vitrage n’est pas visible
- Intérieur: le vitrage est visible à l’intérieur
- Extérieur: le vitrage est visible à l’extérieur.
Répétez pour le deuxième, troisième,… vitrage supplémentaire si applicable.
La visualisation du vitrage composé se fait conformément la définition des vitrages supplémentaires. La vue intérieure peut donc être différente de la vue extérieure :

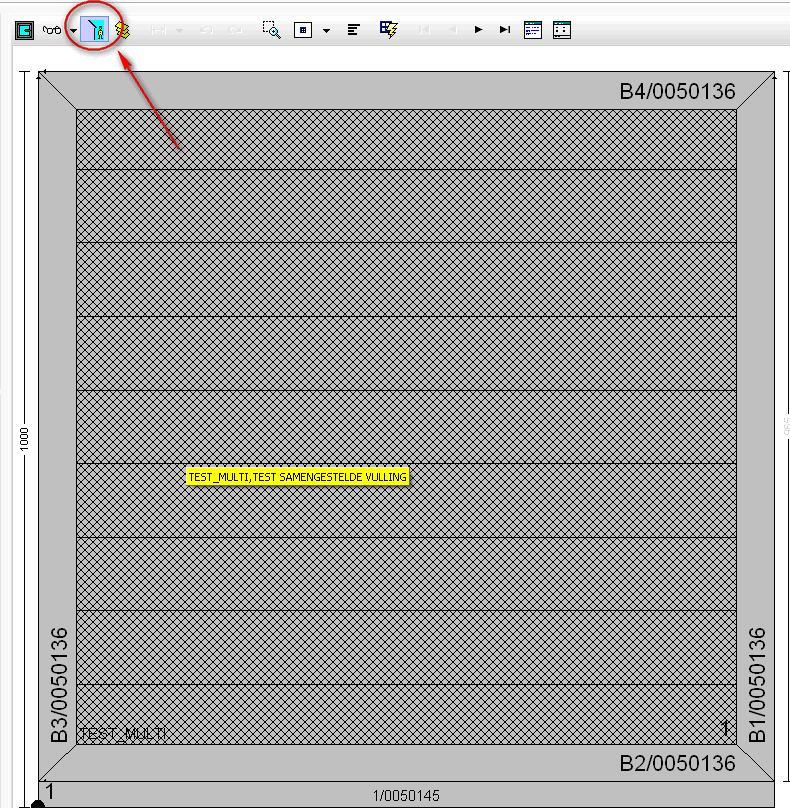

Exemple: visualisation du vitrage composé dans la vue extérieure:

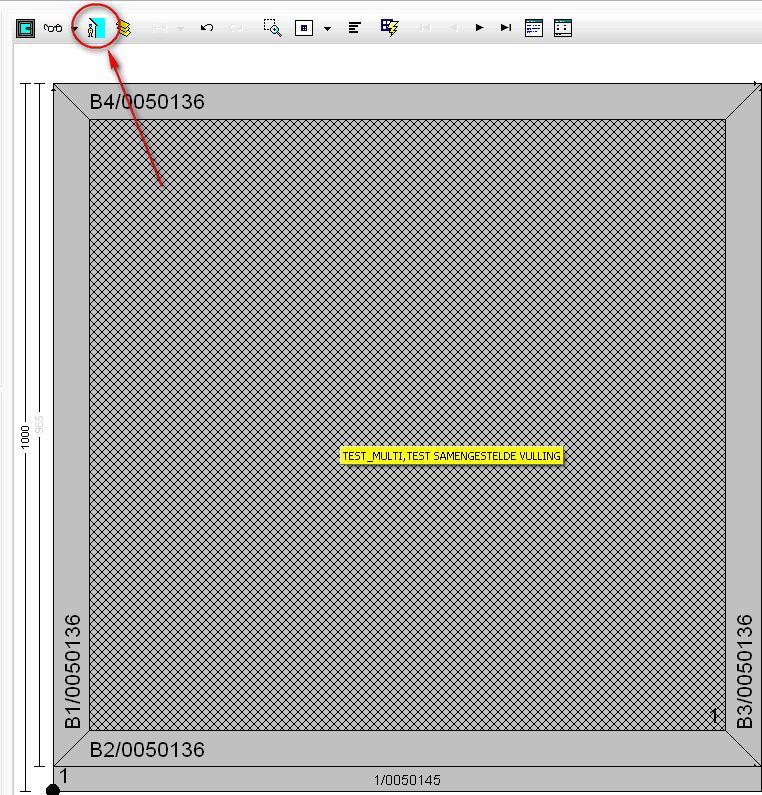

Exemple : visualisation du vitrage composé dans la vue intérieure:
Le prix du vitrage composé est la somme des prix des couches / vitrages supplémentaires. Par l’Info vous définissez si les couches / vitrages supplémentaires et leurs prix sont affichés séparément dans l’offre ou non.

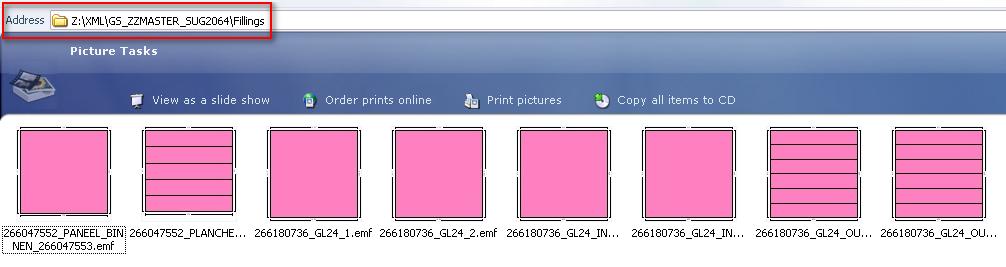

Notez: Dans le format de l’interface XML, un dessin par vitrage est prévu au lieu de un dessin par case comme avant. Les dessins des vitrages se trouvent aussi dans un dossier ‘Fillings’ séparé:
Limitations actuelles de la nouvelle fonction ‘Vitrages composés’:
- Les parcloses sont calculés à base de l’épaisseur du vitrage de base;
- Pour la génération des sections, uniquement le vitrage de base est tenu en compte ;
- Lors du calcul des valeurs U, uniquement le vitrage de base est tenu en compte ;
- Des vitrages supplémentaires identiques faisant partie du même vitrage de base doivent avoir le même offset.
