Visualisation DXF des vitrages

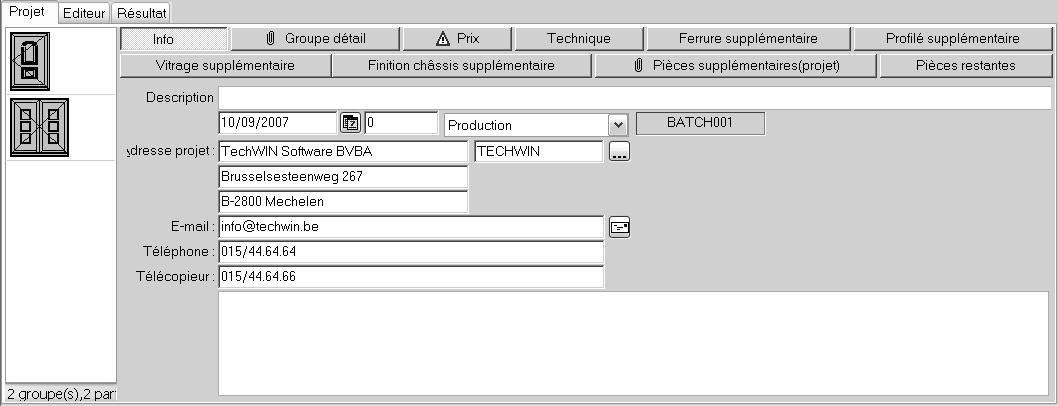

Un DXF lié au vitrage dans les données Vitrage est visualisé par défaut dans l’aperçu graphique du projet:

Il est aussi possible de visualiser ces DXF dans les dessins des modèles / ouvrants de la bibliothèque et en sélectionnant un modèle / ouvrant de la bibliothèque. Faites comme suit:

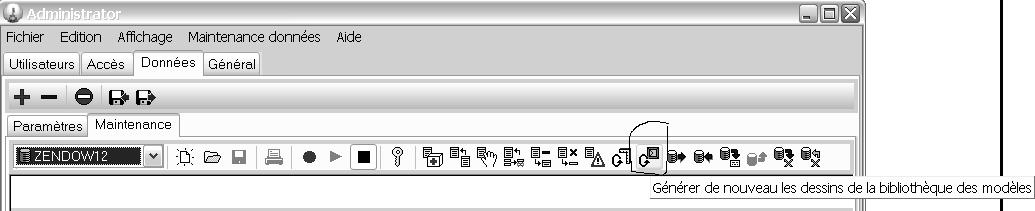

• Sélectionnez dans JoPPS Administrator, tab Données, sous tab Maintenance l’icône ‘Générer de nouveau les dessins de la bibliothèque des modèles’:

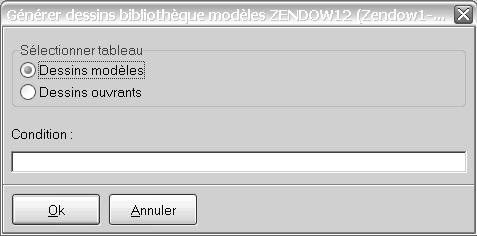

L’écran suivant apparaît:

• Sélectionnez ‘Dessins modèles’ pour lier les DXF aux vitrages des modèles de la bibliothèque et cliquez Ok.
  Répétez pour les ouvrants de la bibliothèque des ouvrants et cliquez Ok.

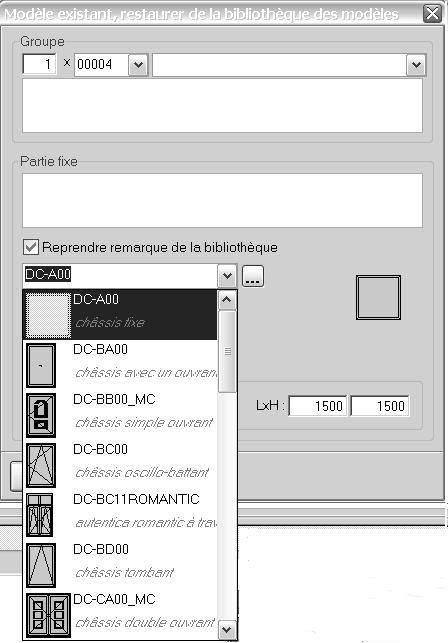

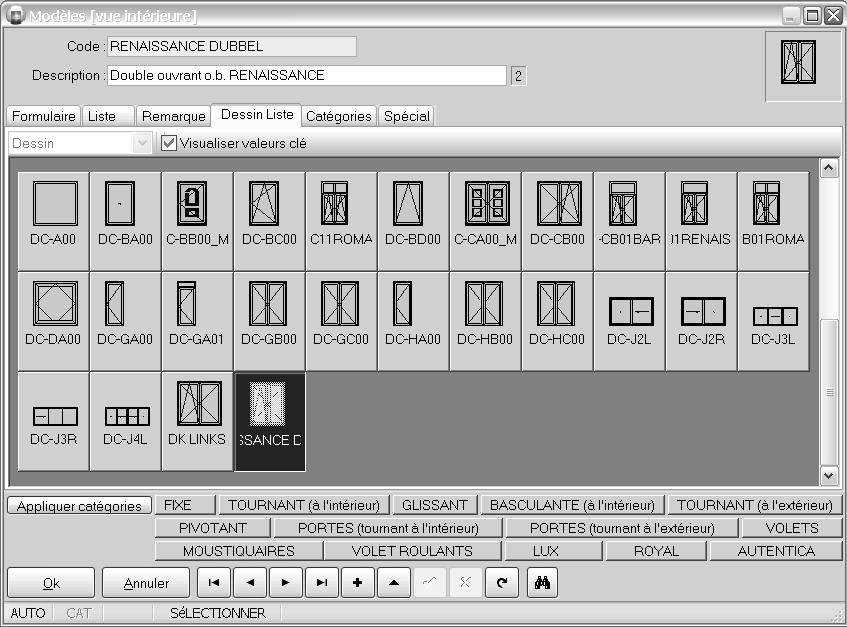

  Les DXF des vitrages seront visualisés dans la bibliothèque des modèles et des ouvrants et lors de la sélection d’un modèle / d’un ouvrant de la bibliothèque:

Notez: si dans les données Vitrage des DXF sont ajoutés ou modifiés, il faut exécuter la fonction ‘Générer de nouveau les dessins de la bibliothèque des modèles’ dans le Jadmin pour actualiser dans la bibliothèque les DXF liés.
