Afficher dans les dessins la description de la couleur des éléments (TOM 2243)
(JoPPS 3.22)

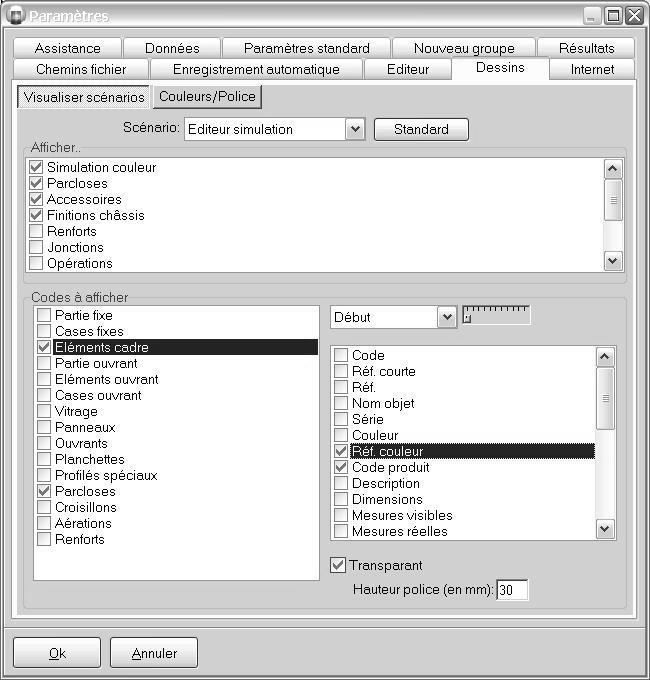

Il est possible d’afficher dans les dessins des rapports et dans le dessin Editeur non seulement le code couleur mais aussi la description de couleur des profilés, des vitrages, des finitions châssis etc. A cet effet, le paramètre ‘Référence couleur’ est ajouté aux différents scénarios dessin :

Pour chaque élément dans la boîte ‘Codes à afficher’ la description de la couleur peut être affichée.

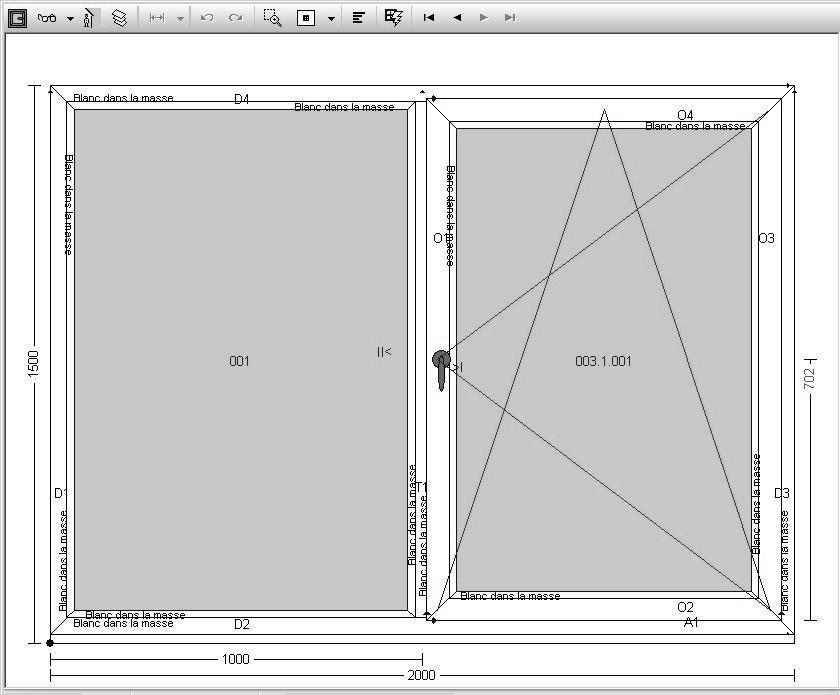

Sélectionnez l’élément en question dans la boîte gauche et cochez dans la boîte droite la nouvelle option ‘Référence couleur’. Répétez pour les autres éléments en pour les autres scénarios si applicable. Dans notre exemple, nous avons défini que la description de la couleur des dormants soit affichée dans les dessins ayant le scénario ‘Editeur simulation’. Le résultat est comme suit :
