Calcul d’inertie : extensions norme au vent (TOM 2118)
(JoPPS 3.20)

L’écran ‘Norme’ dans les Données a été étendu et adapté comme suit:

Dès maintenant, l’unité de la pression du vent est N/m2 au lieu de kg/m2. Lors de la mise à jour à la version 3.20, les anciennes données sont automatiquement converties (= anciennes valeurs x 10).
Aussi, 3 coefficients – soit 3 facteurs de correction- sont prévus:

• Coefficient 1= le facteur risque: le risque que la pression du vent max. se présente;
• Coefficient 2 = le facteur position centrale: la correction si le châssis se trouve central dans le bâtiment / dans la façade;
• Coefficient 3= le facteur position au bord: la correction si le châssis se trouve au bord du bâtiment / de la façade

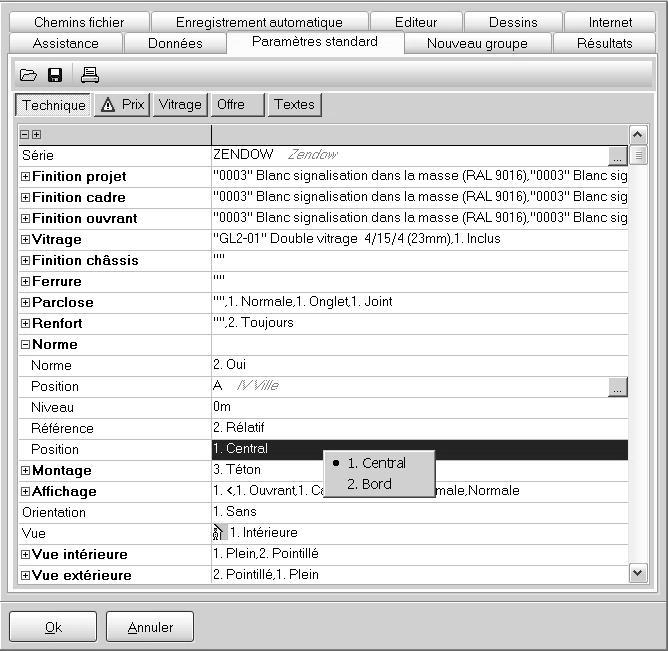

La position standard du châssis dans le bâtiment / dans la façade est définie dans Edition / Paramètres / Paramètres standard / tab Technique / rubrique ‘Norme’ :

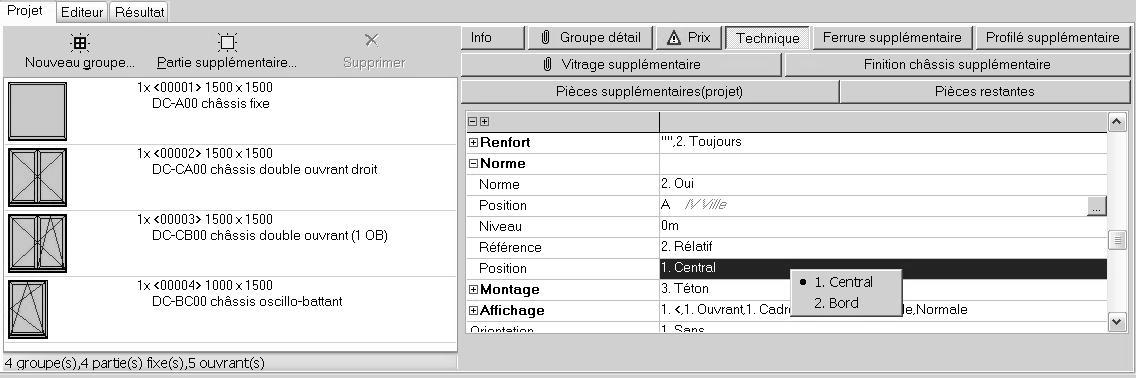

En créant un nouveau projet, cette position standard est copié dans la rubrique ‘Norme’ du tab ‘Technique’ au niveau projet:

Modifiez la position standard pour ce projet si vous le désirez.

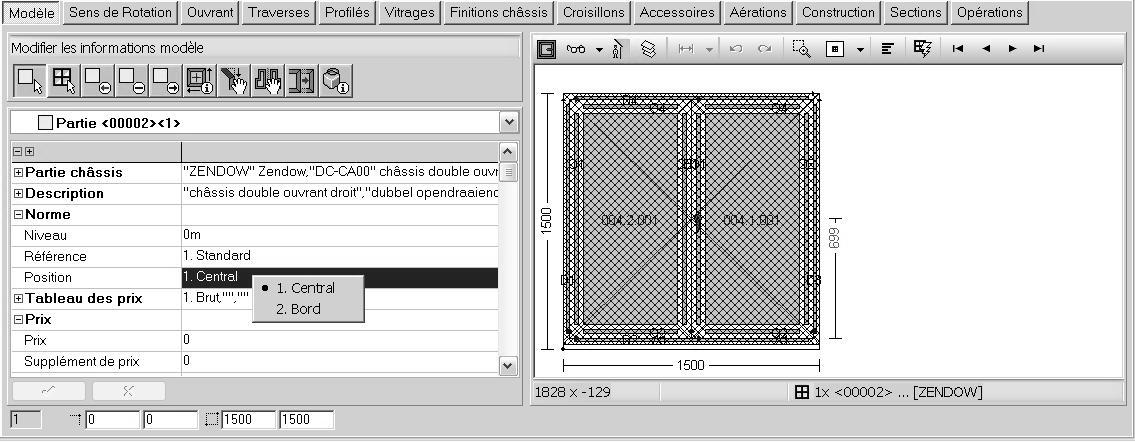

Cette position standard est copiée pour chaque châssis du projet, mais peut être modifié par châssis dans l’Editeur, fonction ‘Modifier informations modèle’ :

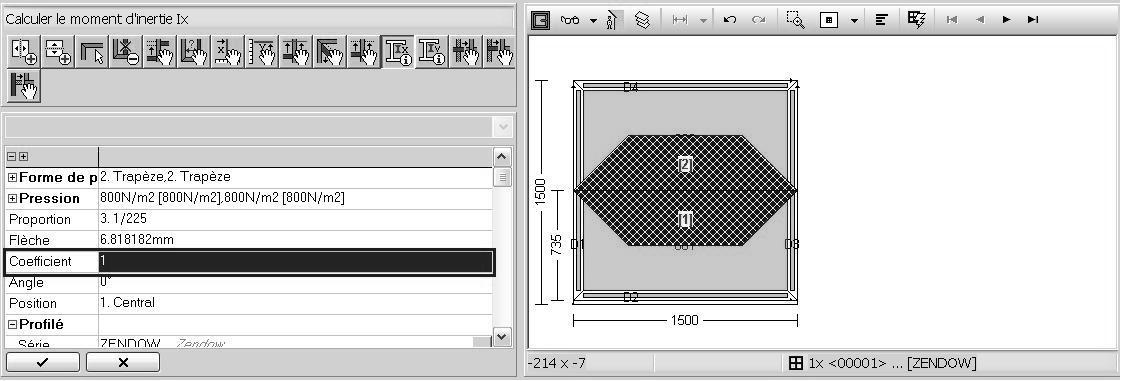

Lors du calcul d’inertie, non seulement la pression du vent figurant est cherchée. En fonction de la position du châssis dans le bâtiment, le facteur de correction correspondant défini dans le tableau Norme, sera appliqué:

Le coefficient est donc le résultat des facteurs position et risque, définis en fonction de la position.
