Extension calcul valeurs U (TOM 2044)
(JoPPS 3.20)

Le calcul des valeurs U est étendu comme suit:

• Les valeurs standard Uf, Ug et Psi peuvent être définies par type de profilé et par type de vitrage;
• La source des valeurs U livrées est mentionnée dans le rapport valeurs U ;
• Les profilés défini autour du châssis sont tenus en compte;
• Les valeurs U des renforts et des parcloses peuvent être définis séparément ;
• La valeur Psi peut être définie en fonction du matériel (bois, alu, PVC ou acier).
  Chacune de ces extensions sont décrites en détail ci-dessous.

Plusieurs valeurs standard Uf, Ug et Psi:

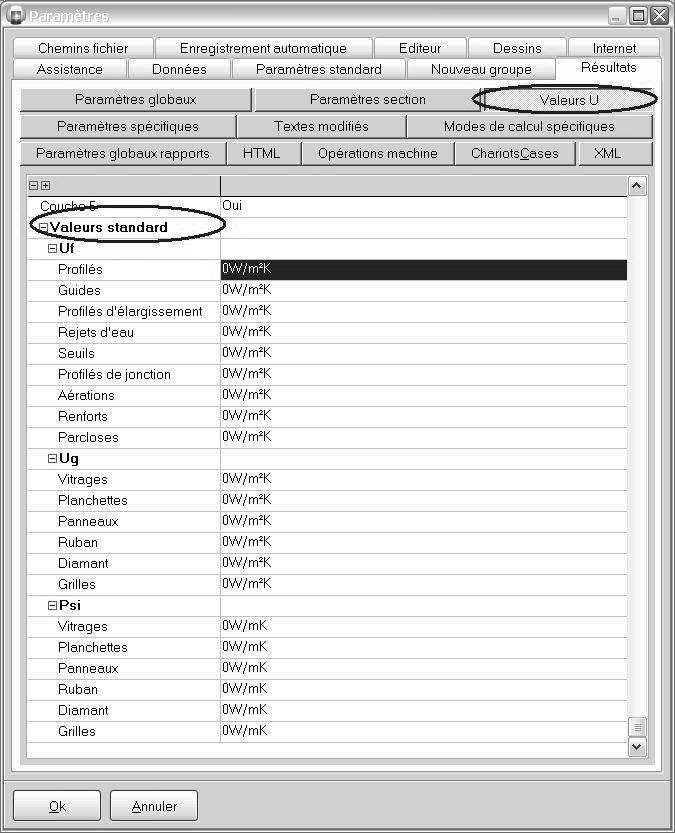

Autrefois il était possible de définir une valeur standard par paramètre. Dès maintenant, il est possible de définir des valeurs standard par type de profilé et par type de vitrage. Ceci se fait dans Edition / Paramètres / Résultats / Valeurs U, rubrique ‘Valeurs standard’:

Si pour un profilé / un vitrage il n’y a pas de valeurs U spécifiques définies, alors la valeur standard définie pour le type de profilé / de vitrage en question sera choisie.

Affichage source des valeurs U livrées:

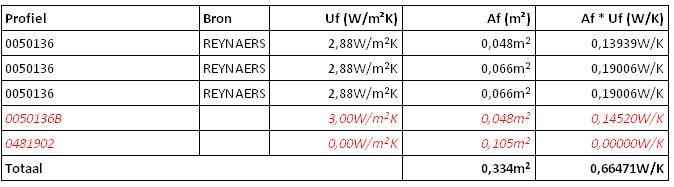

Dès maintenant, la source (=code fournisseur) des valeurs U livrées est affichée dans les rapports Valeurs U. En plus, s’il n’y a pas de valeurs U disponibles, l’information est affichée en italique et en rouge pour le profilé / le vitrage en question, sans mention de la source:

Aussi, des avertissements sont affichés en bas de l’écran:

• Un message d’erreur si ni une valeur U spécifique ni une valeur U est trouvée;
• Un avertissement si la valeur U standard est utilisée au lieu de la valeur U spécifique

Calculer les valeurs U des profilés atour du châssis:
Les profilés définis autour du châssis comme par exemple les seuils; les aérations, les élargissements sont tenus en compte lors du calcul des valeurs U.

Tenir en compte les renforts et les parcloses:

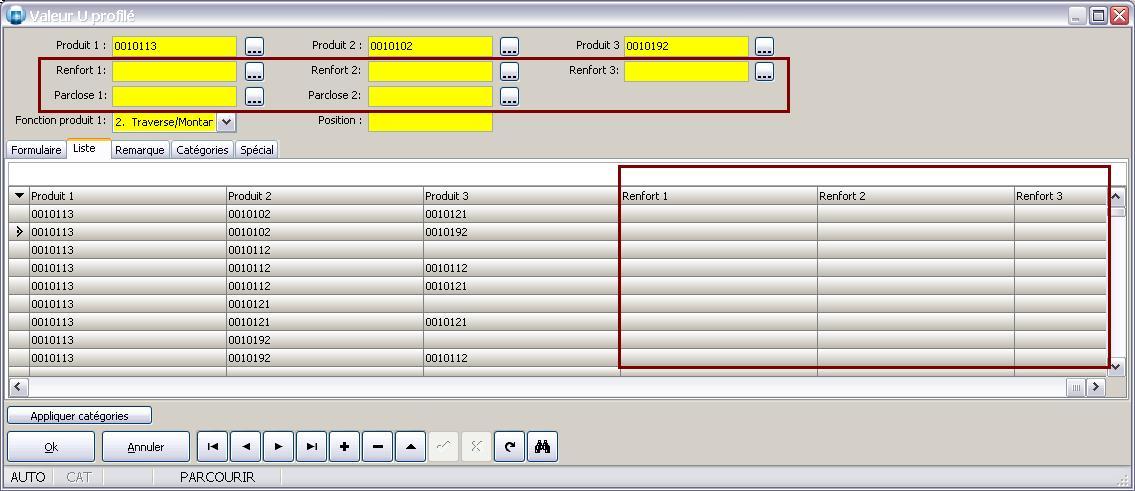

Jusqu’à maintenant, une valeur globale était définie pour le profilé y compris le renfort / la parclose le(a) plus courant(e). Puisque non seulement les renforts classiques en acier mais aussi les renforts en pvc sont disponibles, il est nécessaire de pouvoir définir séparément la valeur U des renforts. A cet effet, l’écran ‘Valeurs U profilé’ dans les données a été prévu des champs supplémentaires permettant de définir une valeur U pour la combinaison des profilé avec le renfort / la parclose spécifique:

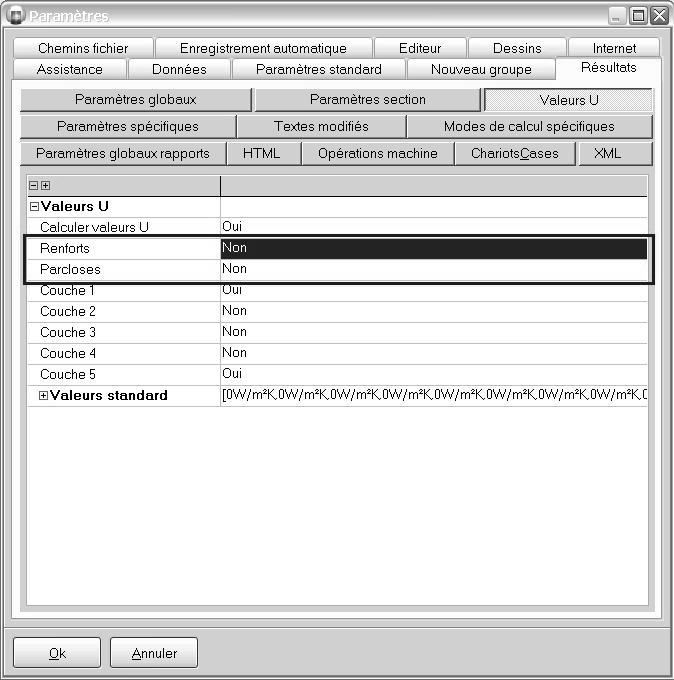

Pour rester compatible avec les anciennes données valeurs U, vous pouvez définir si la valeur U des renforts / des parcloses est compris ou non dans la valeur U du profilé. A cet effet, les champs ‘Renforts’ et ‘Parcloses’ sont ajoutés à la rubrique ‘Valeurs U’ dans Edition / Paramètres / Résultats / valeurs U:

• Non : la valeur U des renforts/ des parcloses est compris dans la valeur U des profilés ;
• Oui : la valeur U des renforts / des parcloses est définie séparément.

Calculer la valeur Psi du vitrage en fonction du matériel du profilé:

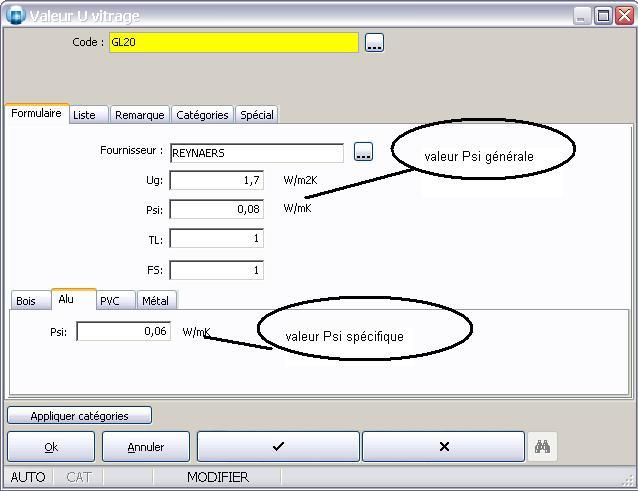

La valeur Psi dépend du matériel du profilé dans lequel le vitrage est placé. A cet effet, l’écran ‘Valeurs U vitrage’ dans les données a été prévu des champs supplémentaires permettant de définir une valeur Psi spécifique en fonction du matériel (bois, alu, pvc ou acier):

Si la valeur Psi spécifique n’est pas définie, la valeur Psi générale sera utilisée.

Voir aussi: Extensions calcul Valeurs U (TOM 2257)
