Visualisation de la jonction ‘look bois’

A l’extérieur, la jonction ‘look bois’ se présente comme un châssis en bois, soit la jonction Continuer/Arrêter alors qu’à l’intérieur il s’agit d’une jonction type Onglet. Dans un tel châssis, le profilé qui continue a la jonction ‘Continuer’ tandis que son voisin a la jonction ‘Onglet’. La visualisation de cette jonction ‘Continuer/Onglet’ est différente en fonction de la vue :

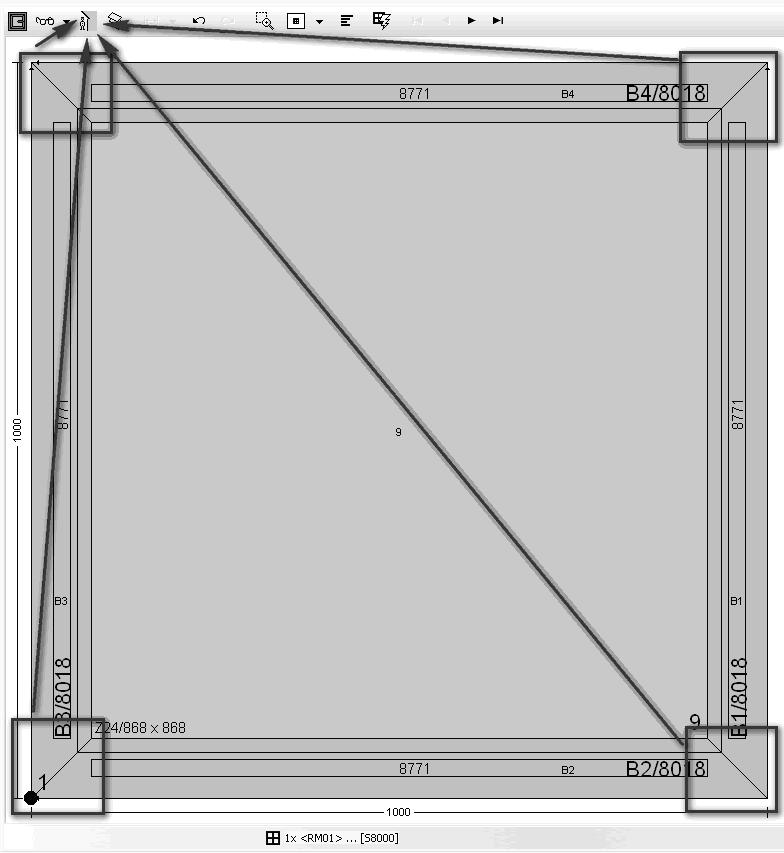

Dans la vue intérieure cette jonction ‘look bois’ est visualisée dans les dessins comme Onglet/Onglet:

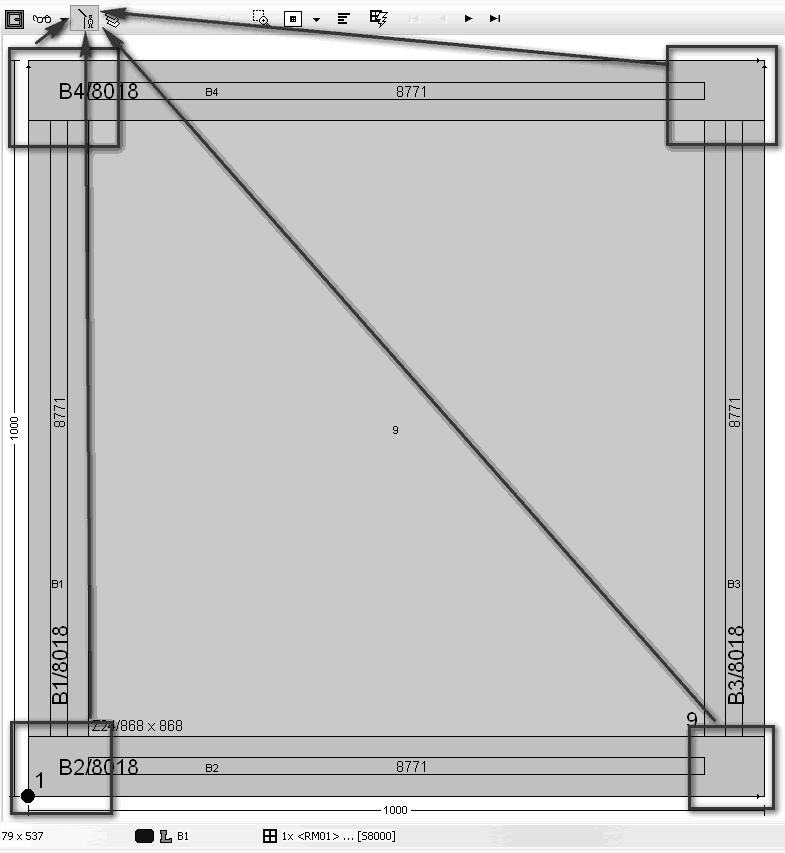

Dans la vue extérieure cette jonction ‘look bois’ est visualisée dans les dessins comme Continuer/Arrêter:

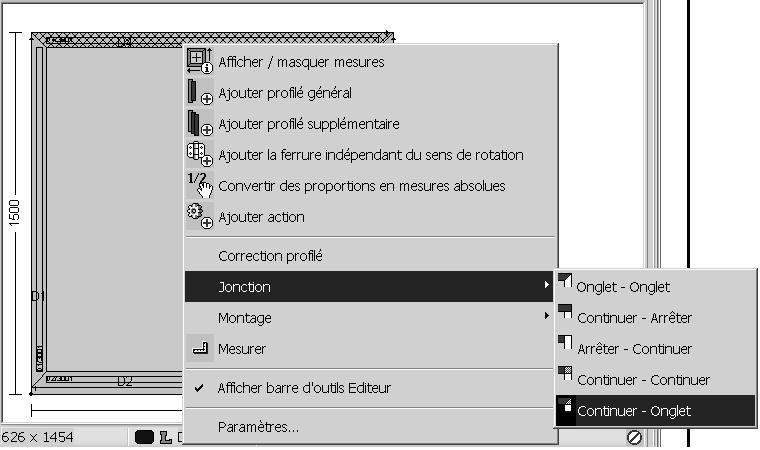

Il est possible de modifier la jonction des deux profilés en une fois par l’option ‘Continuer – Onglet’ sous ‘Jonction’ du menu autonome (à activer en cliquant le bouton droite de la souris dans le dessin Editeur):

Notez: Les 2 champs supplémentaires %DB_PIECE_JUNCTION1% et %DB_PIECE_JUNCTION2% sont ajoutés au tableau des résultats PIECE, représentant le type de jonction du voisin au début et à la fin du profilé.
Cette information est aussi disponible par l’interface XML.
