Segmenter cintre (bois)

Cette nouvelle fonction Editeur vous permet de segmenter un cintre en bois et de calculer la longueur et les angles de sciage de chaque segment. Faites comme suit:

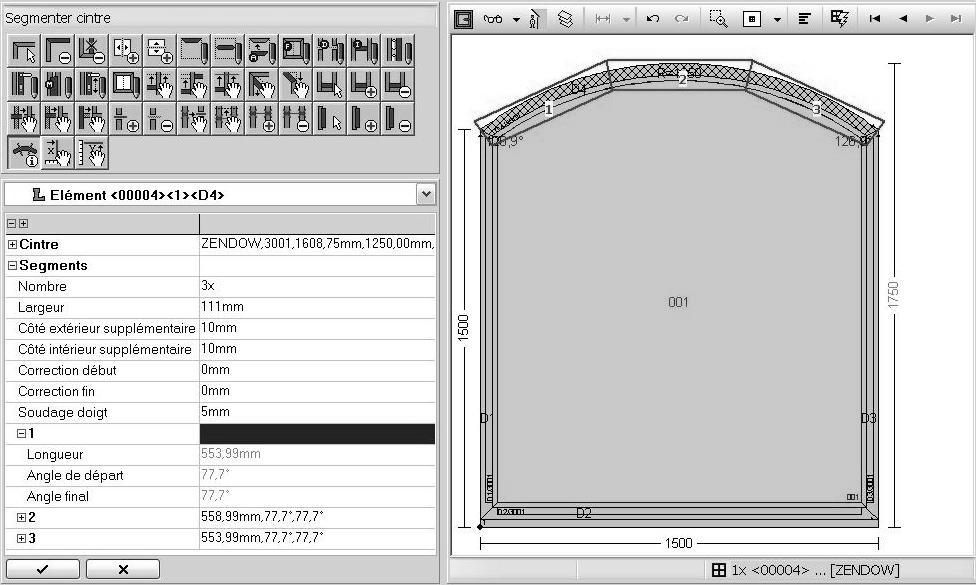

• Sélectionnez la nouvelle fonction ‘Segmenter cintre’ et cliquez dans le dessin Editeur le cintre en question. Le cintre sélectionné est segmenté selon un nombre de paramètres standard:

Sous ‘Cintre’ vous trouvez la longueur, le rayon et la largeur (= la largeur définie dans Profilé.Paramètres) pour le profilé en question. Ces données sont affichées à titre d’information et ne peuvent pas être changées ici.

• Modifiez sous ‘Segments’ les données standard si applicable:
  • Nombre: le nombre de segments;
  • Largeur: largeur disponible du bois brut.
    Notez: en définissant 0, ce 0 est automatiquement remplacé par la largeur minimum nécessaire en fonction de la largeur profilé du cintre finis et de la quantité minimum de bois à prévoir en dessous et en dessus du cintre.
  • Côté extérieur supplémentaire: quantité minimum du bois à prévoir en dessus du cintre;
  • Côté extérieur supplémentaire: quantité minimum du bois à prévoir en dessous du cintre;
  • Correction début: correction au début du cintre;
  • Correction fin: correction à la fin du cintre;
  • Soudage doigt: mésure du soudage doigt entre les différents segments.
    En fonction des paramètres définis, la longueur et les angles de sciage de chaque segment sont calculés pour le profilé cintré en question. Ces informations sont affichées par segment dans les cases 1 (premier segment), 2, 3 etc.
• Cliquez en bas pour confirmer.

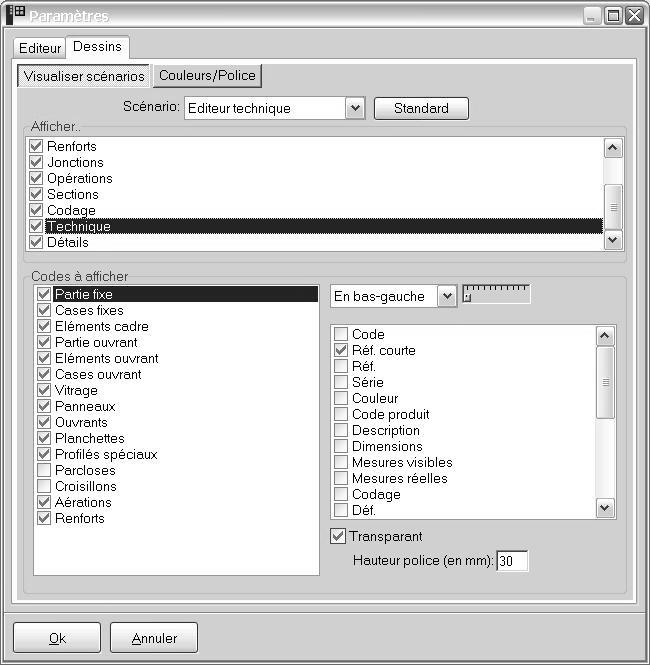

  Le résultat de la segmentation du cintre est enregistré dans le projet. Ceci vous permet de voir à chaque moment les cintres segmentés, à condition que dans les paramètres Editeur, tab Dessins l’option ‘Technique’ est cochée pour le scénario en question:

Notez: Lors du calcul les cintres segmentés sont automatiquement divisés en profilés séparés, affichées dans les rapports respectifs.

Pour annuler la segmentation d’un profilé cintré faites comme suit:

• Sélectionnez la fonction ‘Segmenter cintre’ et cliquez dans le dessin Editeur le cintre segmenté en question:

• Cliquez ‘Refuser’ en bas, la segmentation est annulée.
