Editeur vitrage


Mesures de vitrage égales avec des croisillons (TOM 2249)
(JoPPS 3.22)

La fonction Editeur ‘Mesures de vitrage égales’ est étendue de sorte que les croisillons définis soient tenus en compte lors de la division du vitrage en parties égales. A cet effet, le paramètre ‘Croisillons Compris / Non compris’ est ajouté à la fonction Editeur en question.
Pour que le vitrage dans une case avec des croisillons soit considéré comme des parties de vitrage séparées lors de la division du vitrage en parties égales, faites ainsi:

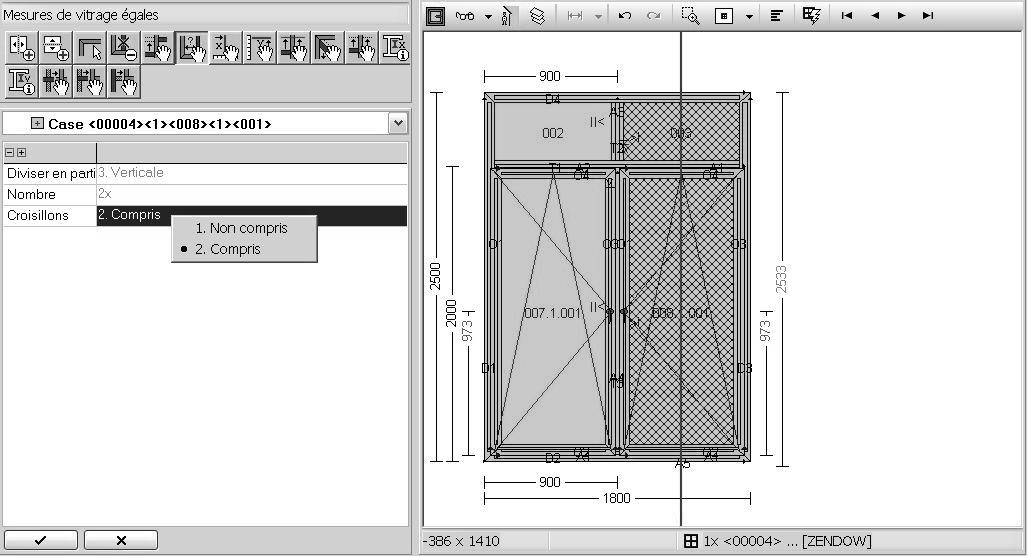

  • Cliquez la fonction Editeur ‘Mesures de vitrage égales’ et sélectionnez dans le dessin Editeur les cases en question:



La case de la partie droite de la porte contient 4 croisillons horizontaux, définissez si – en divisant en parties égales – les croisillons sont à tenir en compte ou non par le paramètre supplémentaire ‘Croisillons’:

  • Non compris: les croisillons ne sont pas tenus en compte, le vitrage dans la partie droite de la porte est considéré comme un tout. Ne pas applicable à notre exemple.
  • Compris: les croisillons sont tenus en compte, le vitrage dans la partie droite de la porte avec les 4 croisillons horizontaux est considéré comme 4 parties de vitrage séparées. La division du vitrage en parties égales se fera de telle sorte que la hauteur de chacune de ces parties de vitrage et la hauteur du vitrage dans la partie fixe en dessus de la porte, soient (visuellement) identiques.

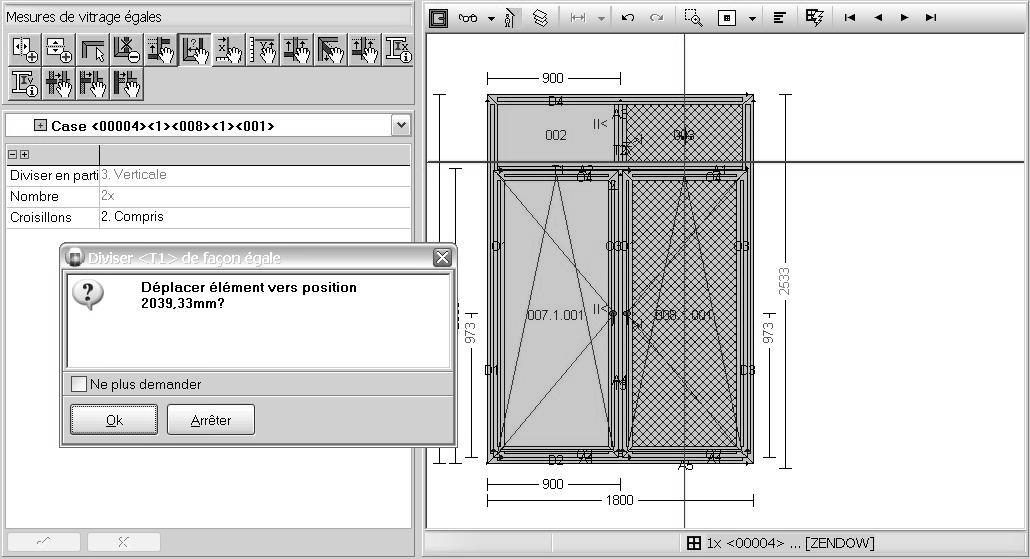

Confirmez. L’écran suivant apparaît:



Pour que les 5 parties de vitrage soient réparties de façon égale, la traverse en dessus de la porte doit être déplacée à la position proposée.

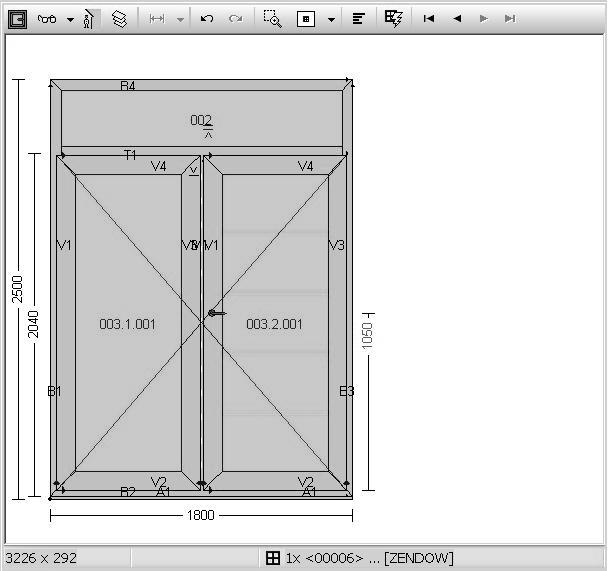

Cliquez Ok pour confirmer, les mesures de vitrages des 4 parties de vitrage dans la partie de la porte avec les croisillons er de la partie fixe en dessus de la porte sont (visuellement) égales :



Notez: Si la position des croisillons a déjà été changée avant (par exemple pour les aligner), le système vous demandera non seulement de déplacer la traverse mais aussi d’ajuster les positions des croisillons.
