Editeur


Visualiser et calculer des petits bois croisés (TOM 1869)
(JoPPS 3.22)

Il est possible de visualiser et de calculer des croisillons en forme X.

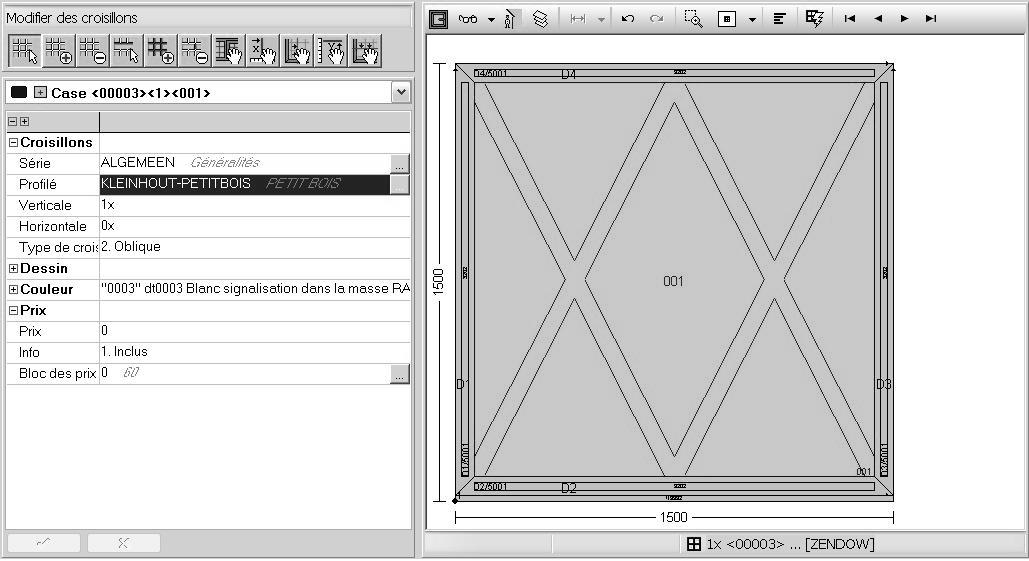

A cet effet, les fonctions Editeur ‘Modifier, ajouter et supprimer croisillons’ sont prévues du paramètre supplémentaire ‘Type de croisillon’ pour définir s’il s’agît des croisillons droits ou obliques :



Pour le calcul des prix, les possibilités suivantes sont prévues:

  • En fonction de la longueur;
  • Par croix, le prix est calculé en fonction du nombre de points où les croisillons se croisent effectivement (dans notre exemple 2). Les points d’arrivée de 2 croisillons en haut et en bas ne sont pas considérés comme des croix et ne sont donc pas comptés.
  • Par case, le prix est calculé en fonction des nombre de cases et toutes les cases sont comptées.

Notez: Aligner des petit bois croisés n’est pas possible pour l’instant. Si dans l’Editeur des croisillons ‘Droits’ alignés sont remplacés par le type ‘Oblique’ tous les déplacements sont automatiquement annulés.

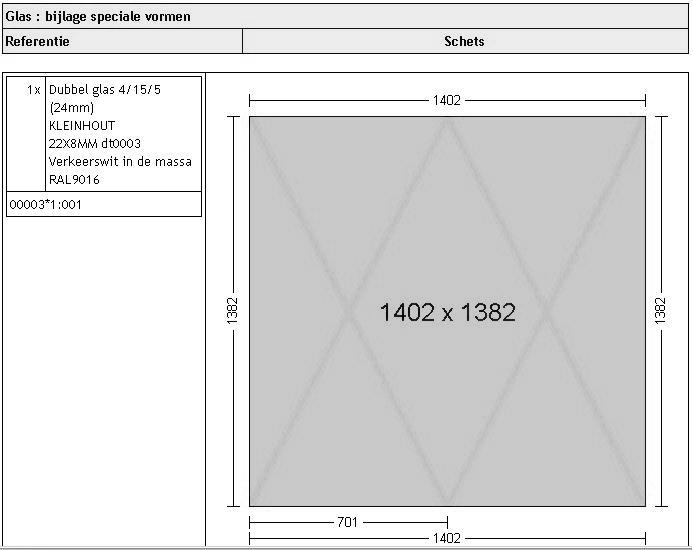

Si vous le désirez, les positions des petit bois croisés peuvent être affichées dans les annexes du bon de vitrage :

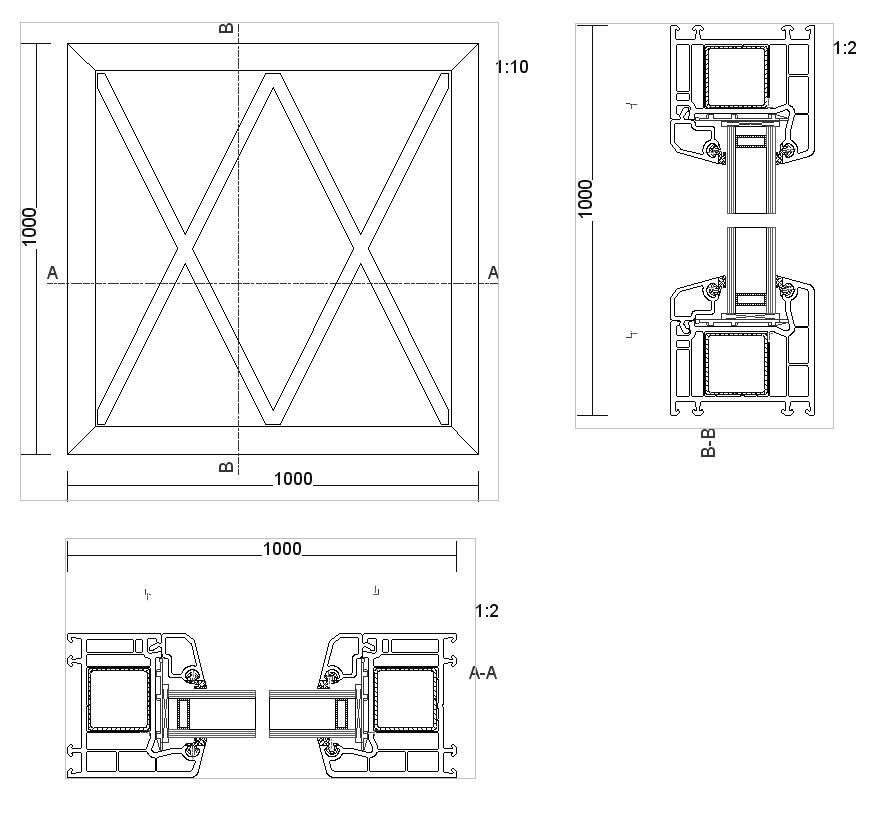

Dans la génération des sections, les petit bois croisés sont affichés dans la vue du châssis:



En plus, il est possible de visualiser dans le dessin Editeur la vue DXF, liée au croisillon dans les données de base PROFILE PARAMETRES. Faites ainsi:

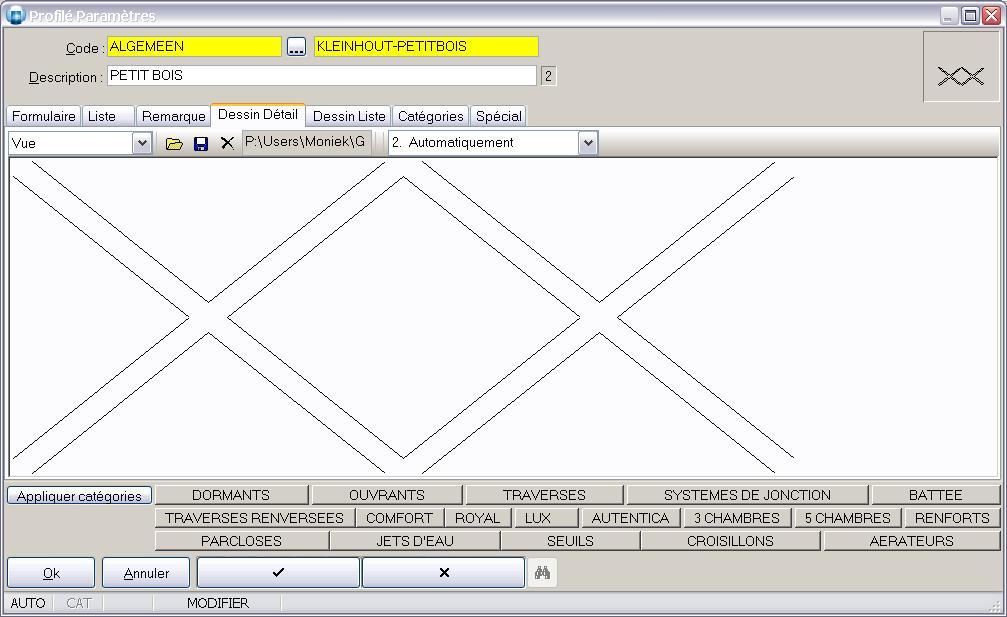

  • Cliquez le tab ‘Dessin détail’ pour lier la ‘Vue’ DXF et choisissez ‘Automatiquement’ comme façon de dessiner :

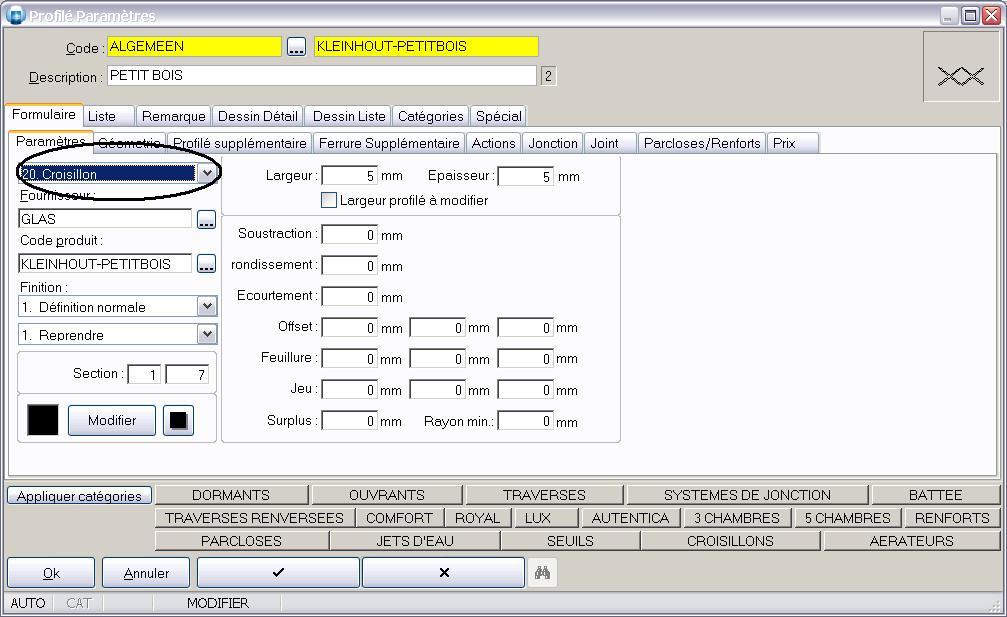

  • Sélectionnez sous le tab ‘Paramètres’ la fonction ‘Croisillon’:



En utilisant le croisillon en question dans l’Editeur, le DXF lié est visualisé dans la case en question:



Notez: Il est possible de visualiser les dessins liés à un profile, à la ferrure, au vitrage ou à la finition châssis en utilisant les raccourcis CTRL+D (= tab section) ou CTR+SHIFT+D (= tab vue) dans le champ Editeur en question.
Si le dessin est un DXF, il peut être exporté.
Les dossiers standard pour enregistrer des DXF sont ceux où les  DXF sont à mettre pour être restaurés ou pour être actualisés par l’Administrateur (..\DRW et ..\CAD).
