Valeurs-U profilés et vitrages

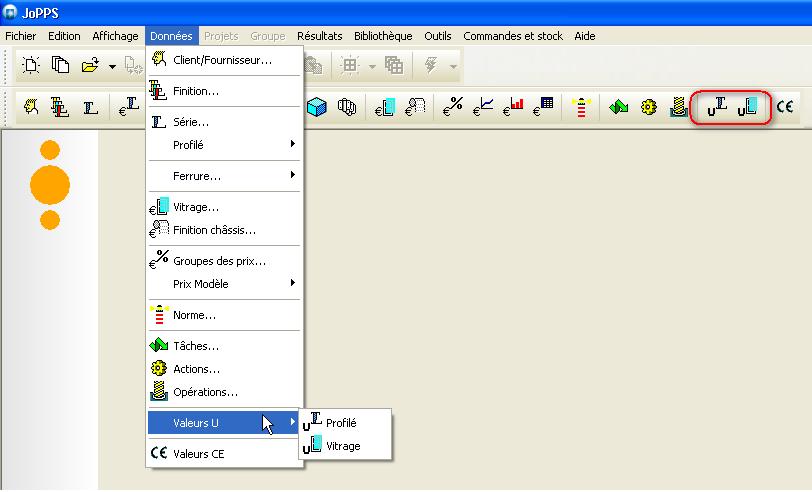

Jusqu’a présent, les données à base desquelles les valeurs-U des profilés et des vitrages sont calculées étaient définies dans les fichiers CSV UPROFILE et UFILLING. Pour faciliter et optimiser la définition, la modification et la gestion des données en question, les écrans Valeurs-U Profilé et Vitrage sont ajoutés au menu Données:

Données pour calculer les valeurs-U des profilés

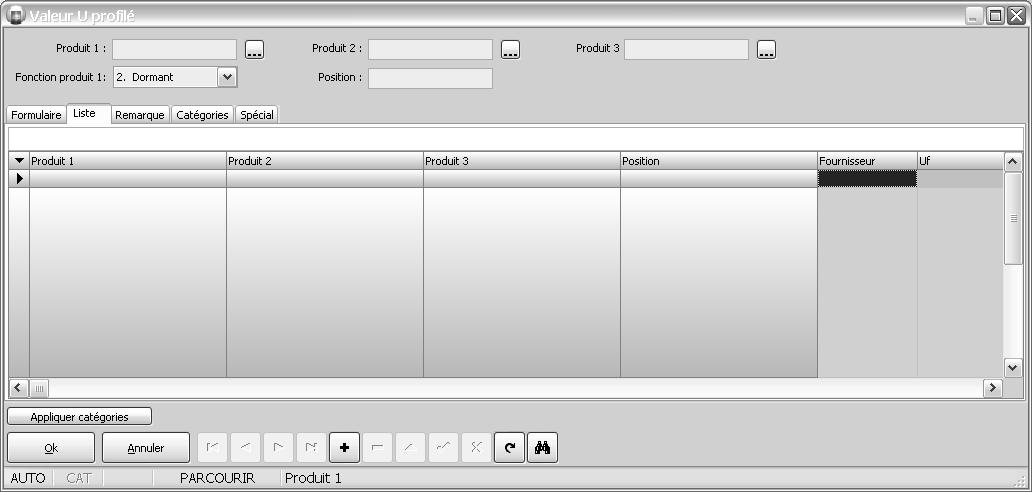

Sélectionnez Valeurs-U, Profilé dans le menu Données ou cliquez l’icône correspondante dans la barre d’outils Données. L’écran suivant apparaît:

La façon dont les données pour les différentes combinaisons profilé sont définies n’a pas été changée, soit:

• Produit 1 / Produit 2 / Produit 3: le code du profilé ou de la combinaison profilé en question comme défini dans Données.Profilé.Produit.
• Fonction produit 1: pour définir si le premier profilé est un dormant, une traverse/montant ou un autre type de profilé.
• Position: permet de définir plusieures valeurs Uf pour la même combinaison cadre / ouvrant en fonction de la position de la combinaison dans le modèle. Dans ce champ vous entrez le variable objet défini pour la partie ouvrant avec cette combinaison.
• Fournisseur: le code du fournisseur profilé défini dans Données.Client/Fournisseur.
• Uf: valeur Uf pour le profilé ou pour la combinaison profilé en question, exprimée en W/m²K.

Ajouter, modifier, supprimer etc. se fait comme dans les autres écrans Données.

Données pour calculer les valeurs-U des vitrages

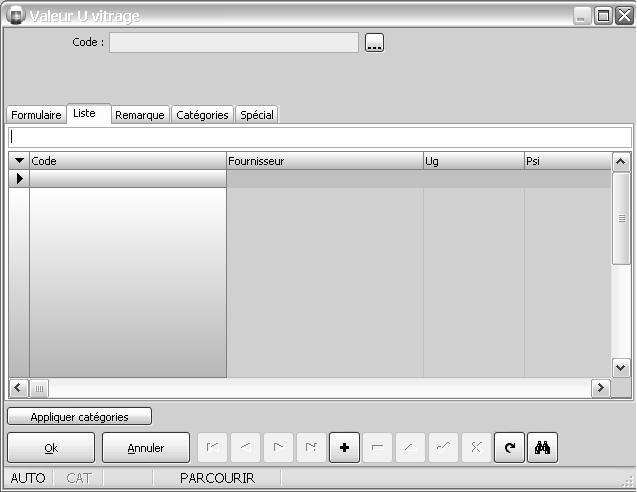

Sélectionnez Valeurs-U, Vitrage dans le menu Données ou cliquez l’icône correspondante dans la barre d’outils Données. L’écran suivant apparaît:

La façon dont les données pour les différents types de vitrage sont définies n’a pas été changée, soit:

• Code: le code du vitrage en question comme défini dans Données.Vitrage.
• Fournisseur: le code du fournisseur de vitrage comme défini dans Données.Client/Fournisseur.
• Ug: la valeur Ug pour le vitrage en question, exprimée en W/m²K.
• Psi: la valeur Psi pour le vitrage en question, exprimée en W/mK.

Ajouter, modifier, supprimer etc. se fait comme dans les autres écrans Données.

Notez:

• La façon dont les valeurs-U des différents modèles du projet sont calculées n’a pas été changée.
• Puisque les données valeurs-U font partie des données de base, toutes les fonction de gestion et de maintenance de JoPPS AdministratorAdministrator (contrôler, actualiser, importer, exporter, modifier,… des tableaux) sont aussi applicables aux tableaux supplémentaires UPROFILE et UVITRAGE. Les modifications nécessaires sont faites dans le JoPPS Administrator.
• Les données Valeurs-U sont disponibles et accessibles par JoPPS Script (objets UPROFILE et UFILLING avec leurs caractéristiques respectives).
