Marquage CE (TOM 1680)
(JoPPS 3.21)

Lors de la livraison, le châssis / la porte doit être accompagné des informations obligatoires concernant le marquage CE. L’information peut être mise sur le produit même, sur une étiquette, sur l’emballage ou sur les documents accompagnants. Le marquage CE doit mentionner les informations suivantes:

Le symbole CE
nom et adresse du fabricant
numéro de l’institut de certification (*)
date de la production
numéro certificat (*)
référence à la norme ...
description du produit
prestations du produit (acoustique, résistance, isolant,...)

Extension des données de base avec l’écran ‘Valeurs CE’:

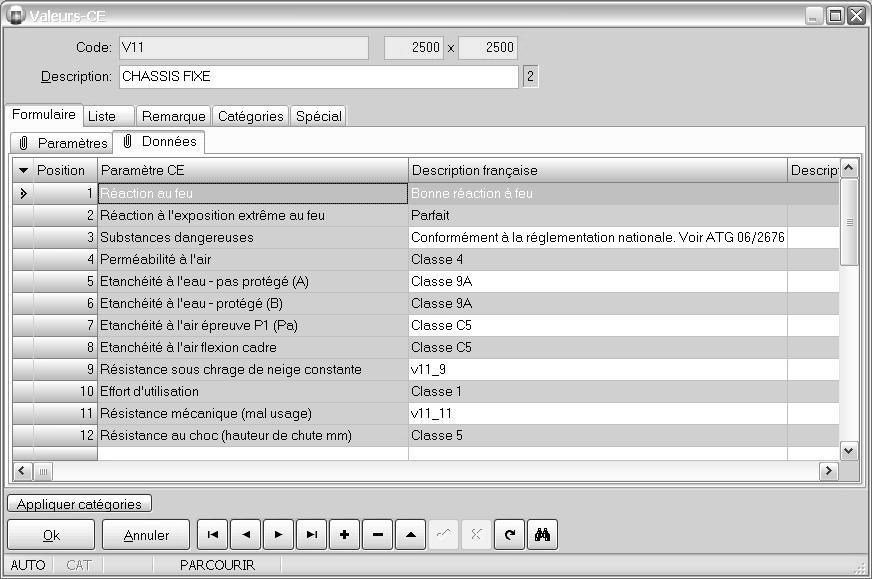

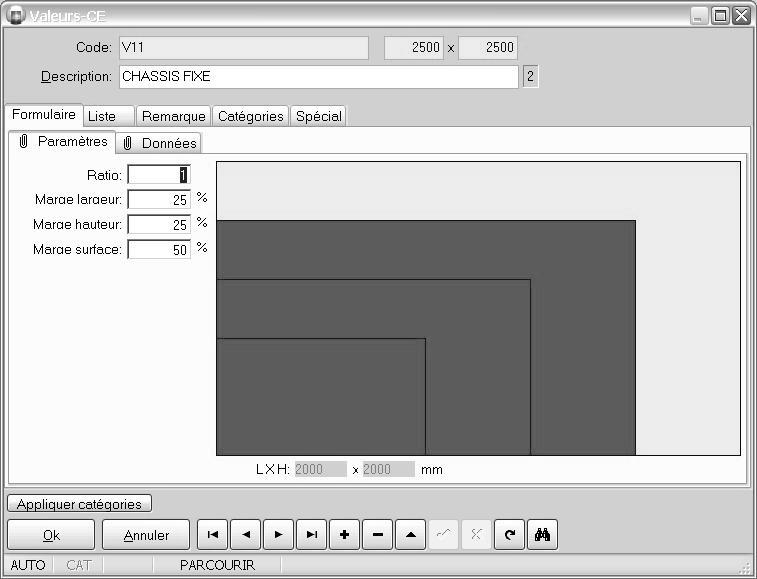

Dans le nouvel écran ‘Valeurs CE’, les paramètres CE peuvent être définis par modèle testé:

Par modèle testé pour une hauteur / une largeur spécifique, les paramètres suivantes sont à définir:

• Code des données de test du modèle spécifique ;
• Largeur et hauteur du modèle testé ;
• Description en 5 langues ;
• Ratio hauteur / largeur permis pour le modèle en question ;
• Marge largeur: dépassement au maximum dans la largeur pour que les caractéristiques soient valable (pourcentage) ;
• Marge hauteur : dépassement au maximum dans la hauteur pour que les caractéristiques soient valable (pourcentage);
• Marge surface : dépassement au maximum de la surface pour que les caractéristiques soient valable (pourcentage).


En plus, les résultats des tests peuvent être définis par paramètre:

Pour l’instant, 25 paramètres CE différents sont à définir par modèle avec une hauteur/une largeur spécifique, soit

1. Réaction au feu
2. Réaction à l'exposition extrême au feu
3. Substances dangereuses
4. Perméabilité à l'air
5. Etanchéité à l'eau - pas protégé(A)
6. Etanchéité à l'eau - protégé(B)
7. Etanchéité à l'air épreuve P1(Pa)
8. Etanchéité à l'air flexion cadre
9. Résistance sous charge de neige constante
10. Effort d'utilisation
11. Résistance mécanique (mal usage)
12. Résistance au choc (hauteur de chute mm)
13. Résistance à l'emploi intensif des systèmes ouverture et fermeture
14. Résistance au cambriolage
15. Capacité de résistance des prévisions de sécurité
16. Résistance aux balles
17. Résistance à l'explosion - tube à choc
18. Résistance à l'explosion - essai en plein air
19. Prestations acoustiques
20. Transfert de chaleur
21. Propriétés de rayonnement - facteur solaire
22. Propriétés de rayonnement - transmission de lumière
23. Ventilation
24. Comportements entre différents climats
25. Durabilité (duréée de vie)

Chaque paramètre est prévu d’un numéro de suite. Ce numéro correspondant est défini dans le champ ‘Position’.

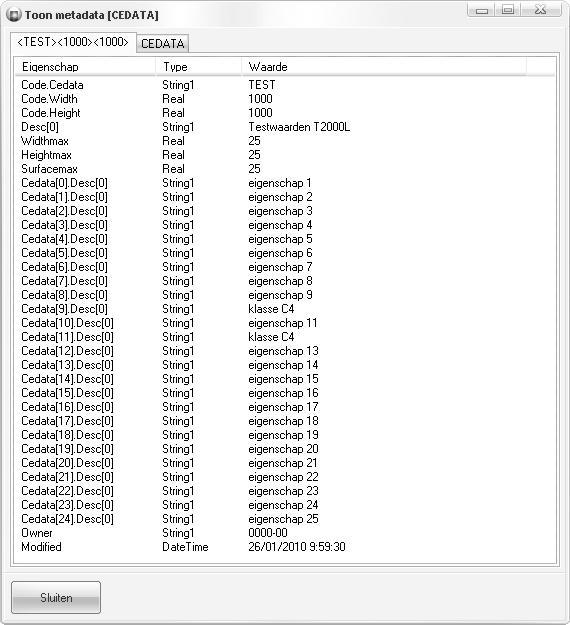

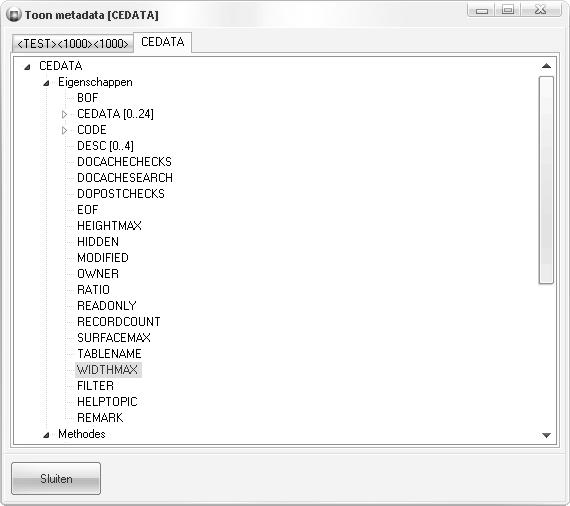

Le nouveau tableau CEDATA.DB est aussi connu comme “OBJET” dans le scripting et peut donc être utilisé du scripting comme tous les autres tableaux données de base. Un exemple des variables disponibles est affiché dans l’image ci-dessous:

Les objets CEDATA et CEDATAPROPERTIES sont disponibles dans le scripting comme interface base de données et disposent des mêmes paramètres et méthodes standard que les autres tableaux données de base :

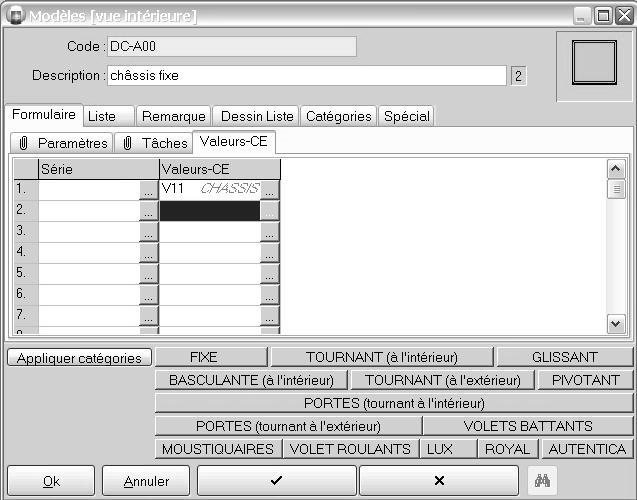

Nouveau tab ‘Valeurs-CE’ dans la bibliothèque des modèles :

Dans la bibliothèque, tab ‘Valeurs-CE’, chaque modèle peut être lié à un enregistrement CE des données de base en fonction de la série. Un maximum de 10 enregistrements CE peuvent être spécifiés. Si la série n’est pas définie, les valeurs CE sont valables pour toutes les séries. Si la série est définie les valeurs CE ne seront appliquées qu’au modèle défini dans la série en question:


Nouveau rapport ‘Marquage CE’ :

Lors du calcul, les paramètres CE de chaque modèle sont ajoutés au tableau des résultats PART.DB.
Les champs suivants ont été ajoutés au tableau PART.DB:

 %DB_PART_SURFACE2% surface visible vitrage
 %DB_PART_CEDATA1..25% prestation paramètre 1..25 pour le modèle en question
 %DB_PART_LT%  transmission de lumière
 %DB_PART_SF%  facteur solaire
 %DB_PART_ORIENTATION% orientation du modèle dans le bâtiment

Ces valeurs ne sont disponibles que pour les modèles, soit les enregistrements avec %DB_PART_ID% = 203.

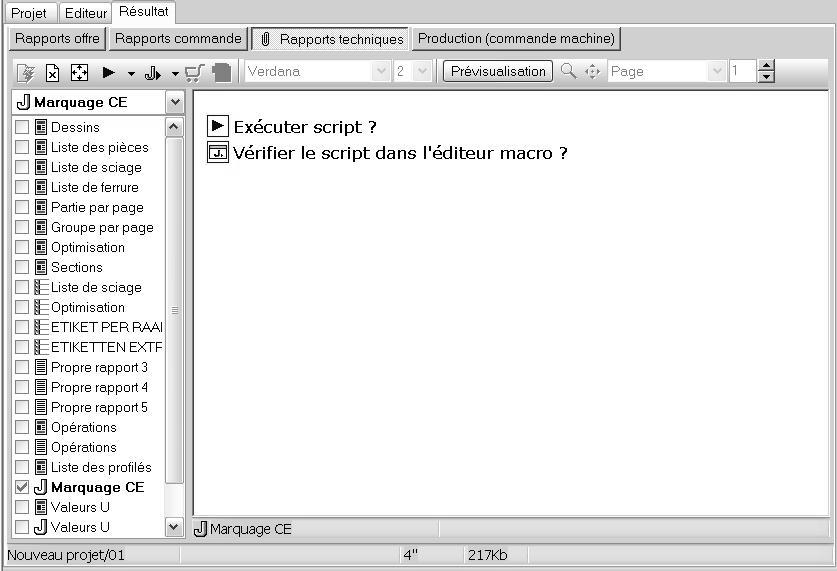

Le tableau PART.DB est alors utilisé pour générer les documents CE correspondants par le nouveau rapport Excel ‘Marquage CE’ ajouté au tab ‘Rapport techniques’ des ‘Résultats’ :

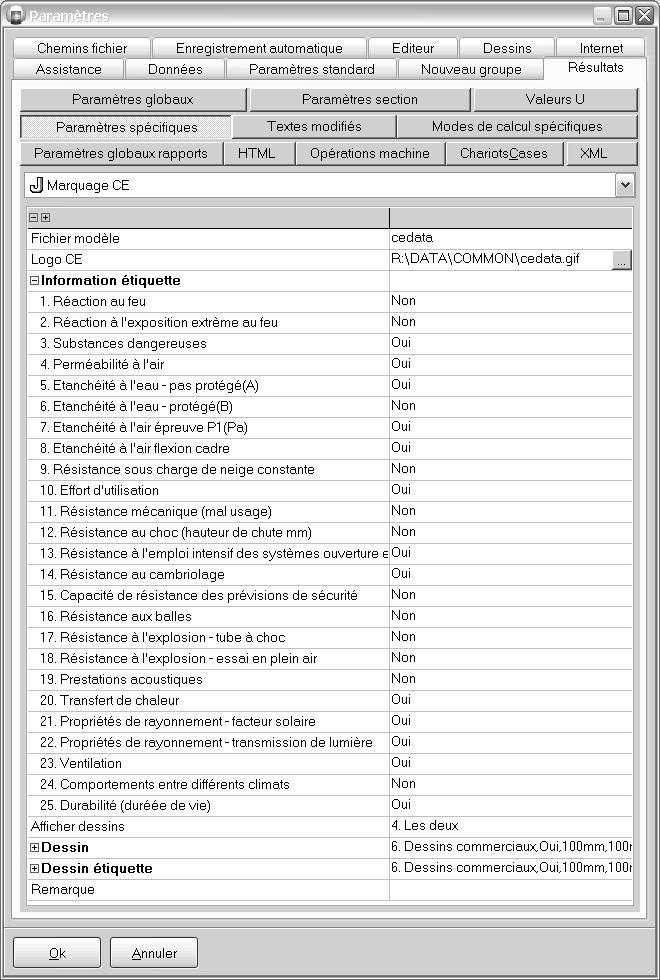

Sous Résultats / Paramètres spécifiques, les paramètres suivants sont définis pour le nouveau rapport Excel ‘Marquage CE’ :

• Repérage du fichier modèle (cedata1.xlt à cdata5.xlt, par langue) ;
• Repérage du fichier CE logo;
• Afficher ou non les paramètres CE (à définir individuellement) ;
• Afficher les dessins châssis (Non, Aperçu, Etiquette ou Les deux);
• Scénario et dimensions des dessins;
• Scénario et dimensions des dessins sur les étiquettes ;
• Clause concernant des substances dangereuses.

Pour les paramètres CE à afficher mais non définis, la valeur NPD (No Performance Declared) est affichée dans le rapport.
En calculant le rapport, les données suivantes sont générées dans un fichier EXCEL:

1. CE – Déclaration de conformité ;
2. Aperçu des modèles d’un projet avec leurs prestations CE respectives ;
3. Par modèle une ‘étiquette’ avec les différentes prestations CE

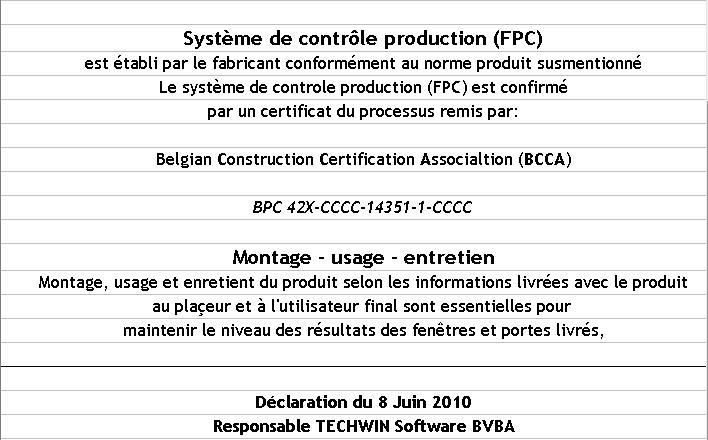

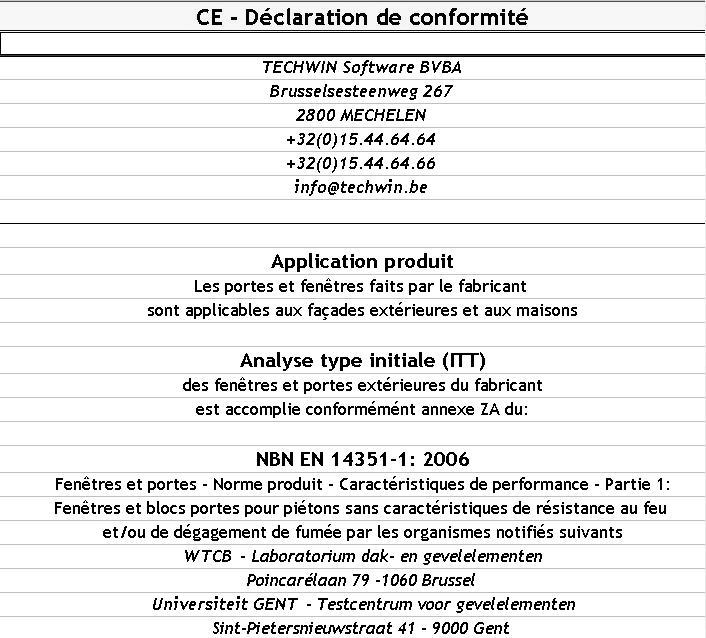

Voici un exemple de la CE- déclaration de conformité:

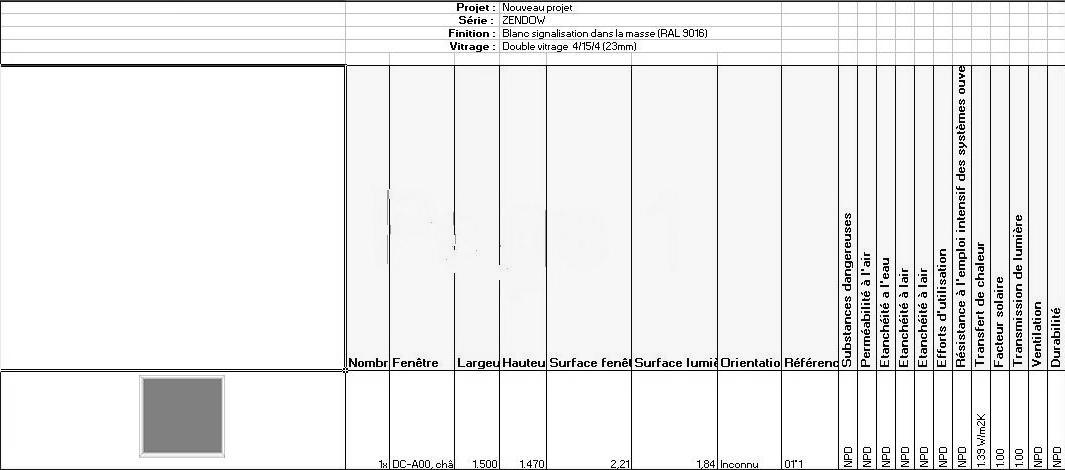

Voici un exemple de l’aperçu des modèles d’un projet avec leurs prestations CE respectives:

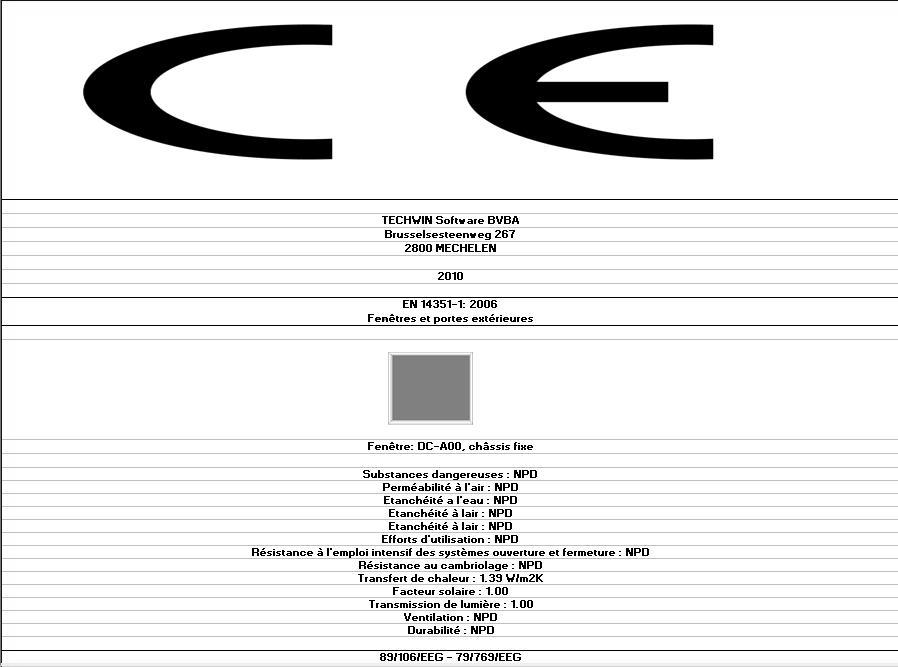

Voici un exemple d’une étiquette avec les prestations CE du châssis en question:
