Set de ferrure: définir position ferrure + opérations reliées (TOM 2490)
(JoPPS 3.24 + 3.25)

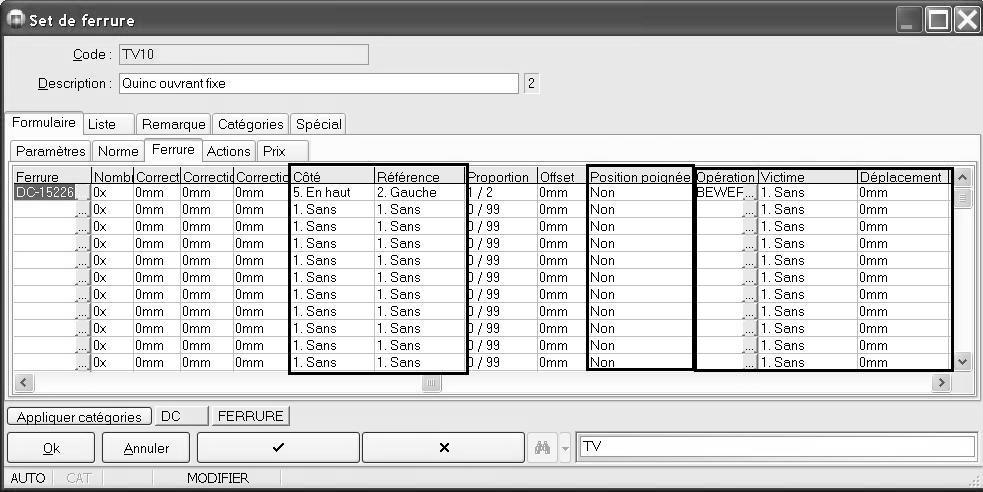

Possibilité de définir la position de la ferrure et de lier des opérations à une pièce de ferrure en fonction de la position. A cet effet, le tab ‘Ferrure’ dans l’écran Ferrure.Set est éténdu comme suit:

Pour le positionnement de la ferrure, les champs ‘Côté’ et ‘Référence’ sont ajoutés:

• ‘Côté’: pour définir le côté sur lequel se trouve la pièce de ferrure;
• ‘Référence’: pour définir le point de référence.

Le champ ‘Position poignée’ pour définir s’il s’agît de la position d’une opération ou de la position poignée:

• Non: il s’agît de la position d’une opération;
• Oui: il s’agît de la position de la poignée (hauteur poignée).

Les champs ‘Opération’, ‘Victime’ et ‘Déplacement’ sont ajoutés pour lier et positionner les opérations reliées:

• Opération: code de l’opération pour MCMAN;
• Victime: l’élément sur lequel l’opération est à faire;
• Déplacement: le déplacement vis-à-vis de la position calculée, tenant en compte la proportion er ‘offset définis.

La position de la ferrure et des opérations est calculée ainsi:
La position de la pièce de ferrure sur le profilé ouvrant est calculée à base des paramètres ‘Côté’, ‘Référence’, ‘Proportion’ et ‘Offset’.
A partir de cette position ferrure calculée, chaque opération est positionnée en fonction de la ‘Victime ‘ et du ‘Déplacement’ définis.

Notez: Le nombre de lignes est augmenté de 100 à 200 lignes.
