Formaat voor het aansturen van STB CUT500 dubbel verstek zaag.

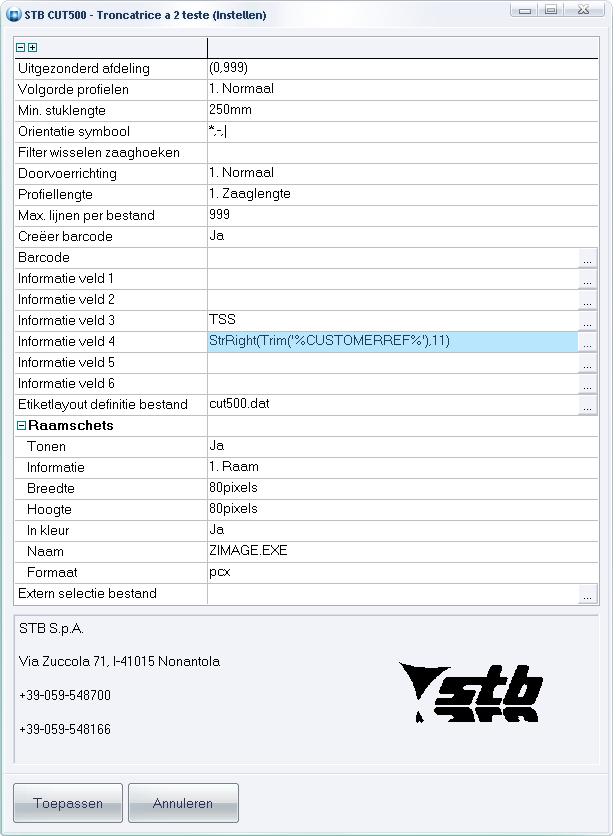

In de setup en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien :

 filter op afdelingen
 volgorde profielen (sortering op zaaglengte)
 minimum stuk lengte
 orientatie symbool
 filter wisselen zaaghoeken
 doorvoorrichting
 profiellengte (zaaglengte, lengte)
 maximum aantal lijnen per bestand
 personalisatie inhoud veld 1 (standaard pofiel code)
 personalisatie inhoud veld 2 (standaard keur code)
 personalisatie inhoud veld 3 (standaard slot identificatie)
 personalisatie inhoud veld 4 (standaard raam referentie)
 personalisatie inhoud veld 5 (standaard order referentie)
 personalisatie inhoud veld 6 (standaard klant code)
 schets informatie voor etiketten
 schets informatie genereren
 detail avn informatie (raam of profiel)
 schets afmetingen
 schets in kleur
 convertie software voor BMP’s (ZIMAGE.EXE)
 output formaat (standaard PCX)
 extern selectie bestand

Informatie velden

Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

 %JOBREF%  job naam
 %RUNTAG%  runtag hexadecimaal
 %RUNTAGDEC% runtag decimaal
 %PROJECTREF% project naam
 %ASSEMBLYREF% groep code
 %FRAMEREF%  kaderdeel code
 %FRAMEOPEN% kaderopening code
 %VENTREF%  vleugeldeel code
 %VENTOPEN%  vleugelopening code
 %WINDOWREF% raam referentie (groep/deel)
 %WINDOWDESC% raam omschrijving
 %LABS%  zaaglengte
 %LMAX%  lengte
 %LMIN%  binnenlengte
 %LENGTH%  profiellengte
 %ANGLEB%  zaaghoek begin
 %ANGLEE%  zaaghoek einde
 %ANGLEDESC% zaaghoek visualisatie
 %PROFILE%  profiel code
 %SYSTEM%  reeks code
 %PRODUCT%  product code
 %ORDERCODE% bestelcode
 %PROFILEDESC% profiel omschrijving
 %FINFISH%  uitvoering
 %FINISSHDESC% uitvoering omschrijving
 %CARRIER%  kar
 %CABIN%  vak
 %LCNT%  intern lijn nummer
 %PROFILENO% profiel nummer
 %FRAMENO%  kader nummer
 %POSITION%  positie
 %ENFCODE1%  code versterking 1
 %ENFDESC1%  omschrijving versterking 1
 %ENFLABS1%  lengte versterking 1
 %ENFCODE2%  code versterking 2
 %ENFDESC2%  omschrijving versterking 2
 %ENFLABS2%  lengte versterking 2
 %ENFCODE3%  code versterking 3
 %ENFDESC3%  omschrijving versterking 3
 %ENFLABS3%  lengte versterking 3
 %ENFORCED%  aantal versterkingen
 %DELIVERYWEEK% levertermijn
 %CUSTOMERREF% klant code
 %CUSTOMERDESC% klant naam
 %DELIVERYWEEK% leverdatum
 %GLYPHREF%  bestandsnaam schets
 %POSSYMBOL% positie symbool
 %BARCODE%  barcode

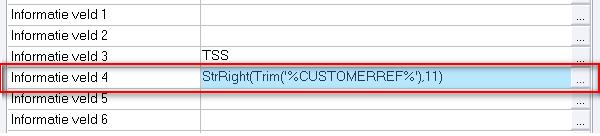

In deze velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren.

JOPPS.INI

Instellingen mogelijk via een extra sectie [CUT500] in JOPPS.INI zijn :

 [CUT500]
 MakeDirectory=1 subfolder creëren activeren
 FileExtension=xe1 standaard bestand extensie
 SymbolL=L  symbool links
 SymbolR=R  symbool rechts
 SymbolU=BO  symbool boven
 SymbolD=ON  symbool onder
 Symbol H=-  symbool horizontaal
 SymbolV=|  symbool vertikaal
 SymbolS=/  symbool schuin
 EtiketTest=0  simulatie etiket layout
 SwapLR=0  links/rechts omwisselen
 DblCutDesc=*  indicatie dubbel verzagen
 SizeDelimiter=# karakter om veldlengte in etiketlayout te tonen
 Supplier=  overrulen leveranciers code

Barcode

De gebruiker kan de standaard barcode (runtag deciamaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

 CUTCNT       profiel nummer (globaal)
 MOPCNT      aantal bewerkingen op profiel
 BATCHREF   kader nummer
 BATCHCNT  profiel nummer (bewerkingen)
 BARCODE     barcode
 _RUNTAG     runtag hexadecimaal
 _RUNTAGD  runtag decimaal

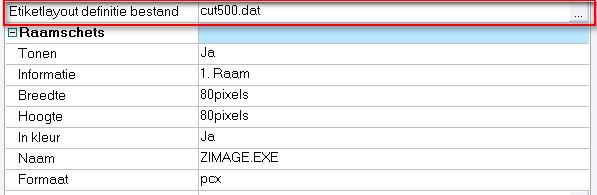

De inhoud van het etiket bestand dient door de gebruiker gedefiniëerd te worden. De naam van het layout bestand kan gespecifiëerd worden, in dit voorbeeld CUT500.DAT :

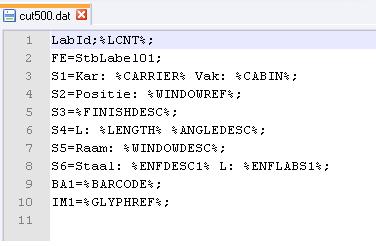

De inhoud van het  layout CUT500.DAT bestand zou er als volgt kunnen uitzien :

 LabId;#;  “x” is lijn nummer in data bestand
 FE=Format  bestandsnaam etiket formaat
 S1=Text;  text te plaatsen op plaats 1 op etiket
 S2=Text;  text te plaatsen op plaats 2 op etiket
 S3=Text;  text te plaatsen op plaats 3 op etiket
 S4=Text;  text te plaatsen op plaats 4 op etiket
 S5=Text;  text te plaatsen op plaats 5 op etiket
 S6=Text;  text te plaatsen op plaats 6 op etiket
 BA1=Text;  text welk de barcode weergeeft
 IM1=Image.pcx; bestandsnaam schets in PCX formaat

De bestandsnaam opgegeven na het keyword “FE” dient gedefiniëerd te worden op de machine zelf en bepaalt op welke plaats, in welk formaat bepaalde informatie (S.., BA.., IM..) verschijnt.

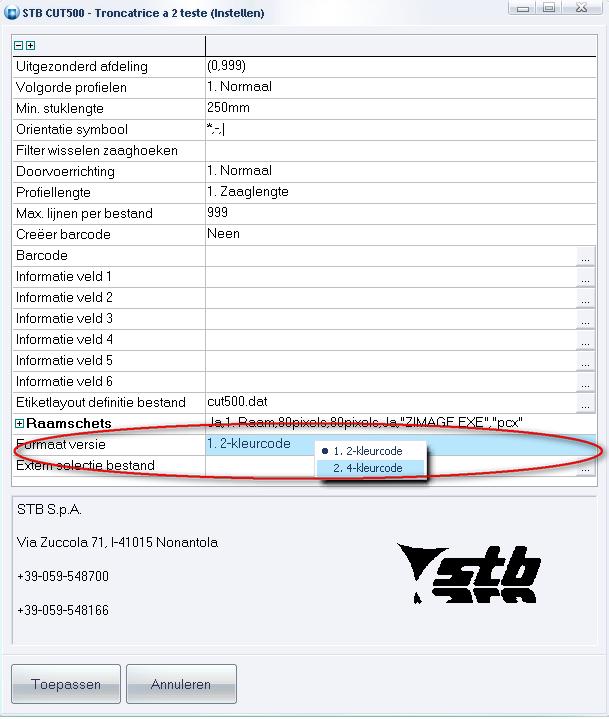

Formaat keuze kleur veld 2 of 4 karakters (3.22 - 2269)

In de setup en de start dialoog van de zaagsturing kan d.m.v. de parameter ‘Formaat versie’ de lengte van de kleurinformatie gekozen worden :

 1. 2-kleurcode  kleurinformatie 2 karakters
 2. 4-kleurcode  kleurinformatie 4 karakters
