Protocol dubbelverstek zaagsturing ELUMATEC DG142 met mogelijkheid om 2 aan 2 te verzagen en parameters voorzien om etiket informatie te genereren.

In de setup/start dialoog van de sturing zijn volgende parameters instelbaar met hun standaard waarden:

•  filter op afdelingen
•  volgorde profielen (normaal = van groot naar klein, omgekeerd =  van klein naar groot)
•  orientatie symbool
•  identieke profielen samen of afzonderlijk
•  profiellengte (zaaglengte, lengte)
•  filter max. profiel lengte
•  filter min. profiel lengte
•  schermcontrole
•  max. lijnen in bestand
•  runtag override
•  script voor barcode generatie
•  informatie voor bestandsvelden 1  t.e.m. 9
•  extern layout bestand etiketten
•  extern selectie bestand (eigen query)

Informatievelden

De informatie van een aantal velden kan eventueel vervangen worden door andere informatie. Standaard waarden voor de velden 1 tot 9 zijn :

 veld 1  profiel  code (10 karakters)
 veld 2  profiel naam (14 karakters)
 veld 3  leeg (4 karakters)
 veld 4  project code (10 karakters)
 veld 5  groep code (10 karakters)
 veld 6  kleur (10 karakters)
 veld 7  barcode (5 cijfers)

In de velden kan men eveneens gebruik maken van de standaard script functies om de informatie te formatteren.

Beschikbare parameters informatievelden:

%BATCH% (batch code)
%PROJECTREF% (project code)
%ASSEMBLYREF% (groep code)
%FRAMEREF% (deel code)
%OPENREF% (opening code)
%VENTREF% (vleugeldeel code)
%FLDNO% (aantal)
%REPNO% (optimalisatie herhalingsfactor)
%ITMNO% (optimalisatie item nummer)
%SEQNO% (optimalisatie volgnummer)
%BPC% (verzagen: 1=enkel, 2=dubbel)
%SYSTEM% (reeks)
%PROFILE% (profiel)
%PROFILEDESC% (profiel omschrijving)
%FINISHDESC% (kleur omschrijving)
%PRODUCT% (product code)
%FINISH% (kleur code)
%ORDERCODE% (bestelcode)
%LOPT% (optimalisatie lengte, baar)
%LABS% (zaaglengte)
%LMAX% (profiel lengte)
%LMIN% (binnen lengte)
%LENGTH% (profiel lengte specifieke kant)
%ANGLEA% (zaaghoek begin)
%ANGLEA1% (zaaghoek begin kant 1)
%ANGLEA2% (zaaghoek begin kant 2)
%JUNCTIONA% (verbinding kant 1)
%ANGLEB% (zaaghoek einde)
%ANGLEB1% (zaaghoek einde kant 1)
%ANGLEB2% (zaaghoek einde kant 2)
%JUNCTIONB% (verbinding kant 2)
%PC% (programma code)
%PROFILENO% (globaal nummer profiel)
%PIECENO% (batch profiel nummer, constructieve)
%FRAMENO% (batch kader nummer)
%LCNT% (intern lijn nummer)
%RACK% (kar/vak informatie)
%CARRIER% (kar nummer)
%CABIN% (vak nummer)
%POSITION% (positie profiel)
%POSSYMBOL% (positie symbool)
%ENFORCED% (symbool versterkt profiel)
%ENFCODE1% (versterking 1)
%ENFLABS1% (lengte versterking 1)
%ENFCODE2% (versterking 2)
%ENFLABS2% (lengte versterking 2)
%ENFCODE3% (versterking 3)
%ENFLABS3% (lengte versterking 3)
%DELIVERYWEEK% (levertermijn)
%CUSTOMERREF% (klant code)
%CUSTOMERDESC% (klant naam)
%FILENAME% (bestandsnaam)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%JOBNAME% (job naam)
%PROJECTDESC% (project omschrijving, sinds JoPPS 3.23 P4)
%ROUTEREF% (route informatie) vanaf versie 3.38

Barcode

De script editor voor de barcode te genereren kent volgende parameters:

 CUTCNT (profiel nummer, allemaal)
 BLOCKNR  (recordnummer / 100)
 BATCHREF  (kader nummer)
 BATCHCNT  (profiel nummer, constructief)
 BARCODE  (huidige barcode)
 ROUTEREF (route informatie) vanaf versie 3.38
 _RUNTAG  (runtag hexadecimaal)
 _RUNTAGD  (runtag decimaal)

Etiketten

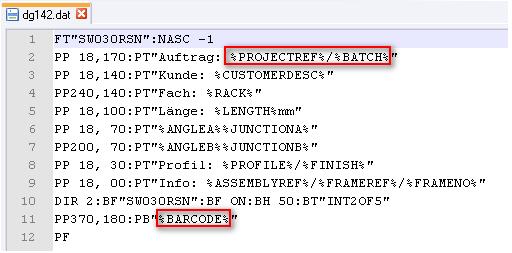

Indien de gebruiker een layout bestand opgeeft om de inhoud en samenstelling van de etiket informatie te specifiëren, zal een extra etiketten bestand gegenereerd worden met dezelfde naam als het DGX bestand maar met de extensie ETK. In het layout bestand kan ook gebruik gemaakt worden van bovenstaande parameters. Onder een voorbeeld van een etiket layout sjabloon:
