Enregistrer plusieurs DXF dans un seul fichier (TOM 2369)
(JoPPS 3.23)

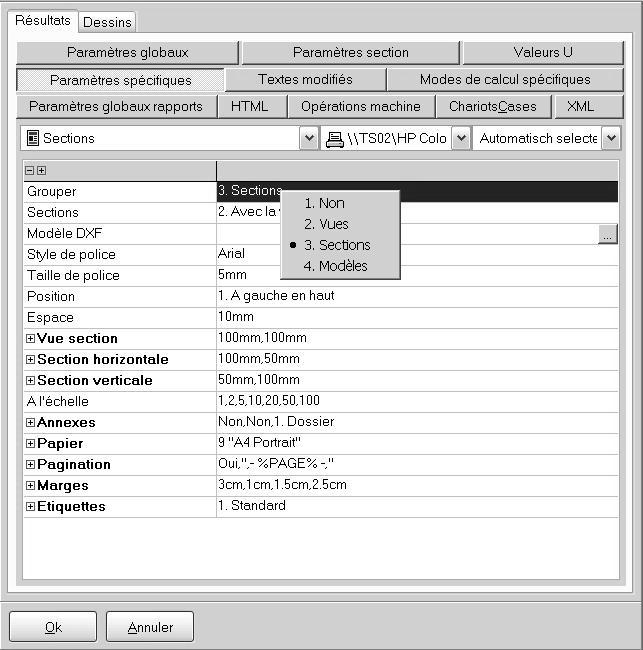

Jusqu’à maintenant, un fichier DXF séparé était créé par vue / section DXF. A partir de maintenant, tous les DXF d’un projet peuvent être enregistrés dans un seul fichier DXF. A cet effet, le paramètre ‘Grouper’ est ajouté aux paramètres spécifiques du rapport ‘Sections’ :

• Non: les DXF ne sont pas groupés, par DXF un fichier séparé est créé (ancien comportement);
• Vues: les vues générées sont groupées et enregistrées dans le même fichier DXF;
• Sections: les sections générées sont groupées et enregistrées dans le même fichier DXF;
• Modèles: les modèles générés sont groupés et enregistrés dans le même fichier DXF.

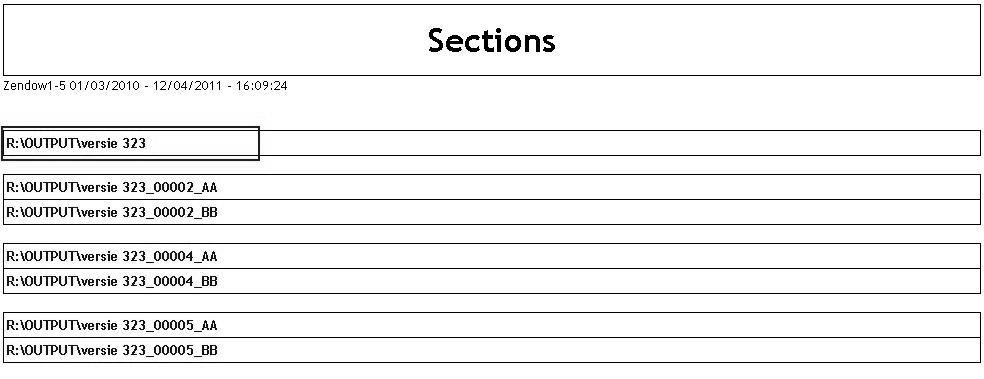

  L’option ‘Vues’ par exemple donne le résultat suivant:

En premier lieu se trouve le lien au fichier DXF contenant toutes les vues du projet calculé. Cliquez le lien pour ouvrir le DXF viewer (ou Autocad), vous pouvez vérifier toutes les vues du projet:
