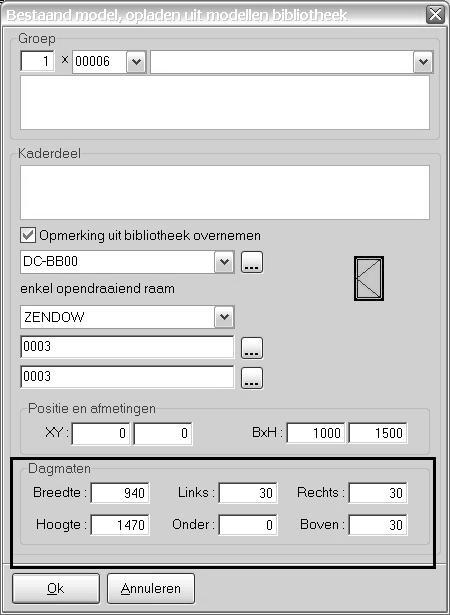

Mogelijkheid voorzien om bij het opladen van een model de breedte / hoogte te definiëren op basis van de dagmaten in plaats van de productiematen. De dialoog voor het opladen van een bestaand model uit de bilbiotheek werd hiervoor uitgebreid met de rubriek ‘Dagmaten’:

• Breedte: de dagmaatbreedte van het model;
• Links / Rechts: de correctie waarmee rekening moet gehouden worden langs links / langs rechts;
• Hoogte: de dagmaat hoogte van het model;
• Onder / Boven: de correctie waarmee rekening moet gehouden worden onder / boven.

Bij het ingeven van de dagmaten zullen de productiematen (BxH) van het model automatisch aangepast worden en omgekeerd.  Wijzigingen van de correctie links / rechts hebben enkel invloed op de produktiemaat breedte van het model. Wijzigingen van de correctie onder / boven hebben enkel invloed op de produktiemaat hoogte van het model.

 In de scripting zijn aan het object FRAMEPART extra eigenschappen toegevoegd die weergeven welke dagmaatcorrecties werden toegepast om tot de produktiematen te komen (zie hoofdstuk scripting).
In de basisgegevens Reeks kan u per reeks de standaard correctie links /rechts / onder / boven definiëren. (zie ‘Standaard waarden dagmaat definiëren per reeks’). Indien deze standaard waarden gedefinieerd zijn, dan zijn ze bij het opladen van een model in de reeks in kwestie automatisch ingevuld in het bovenstaand scherm ‘Bestaand model opladen uit modellenbibliotheek’.

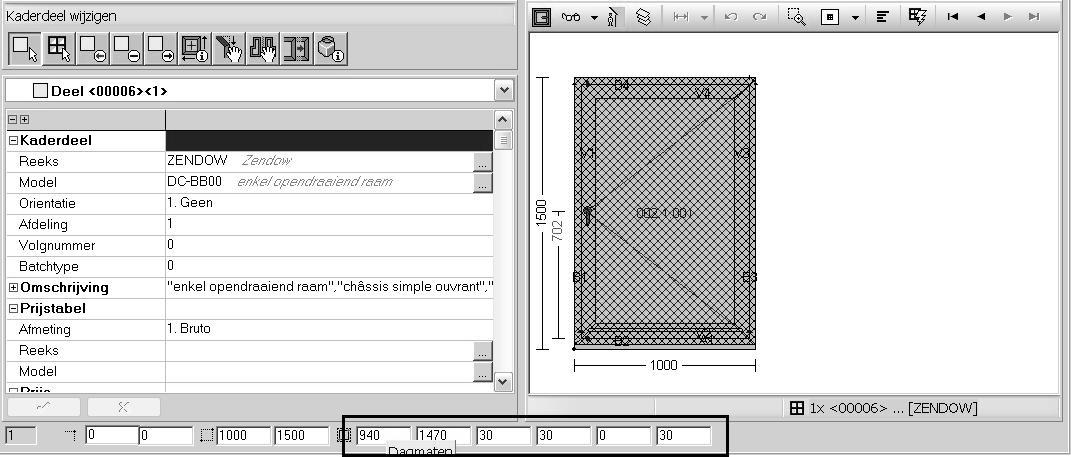

De dagmaten zoals in bovenstaand scherm voor het model gedefinieerd, kunnen nog aangepast worden in de Editor via de functie ‘Kaderdeel wijzigen’. Bij het selecteren van het model verschijnen in de werkbalk onderaan naast de positie en de produktiematen ook de dagmaatbreedte, dagmaathoogte; correctie (slag) links, slag rechts, slag onder en slag boven. Klik in het overeenkomstige veld en wijzig de dagmaten / correcties indien gewenst:

U kan per project ook bepalen welke maten er verschijnen op de offerte. Doe als volgt:

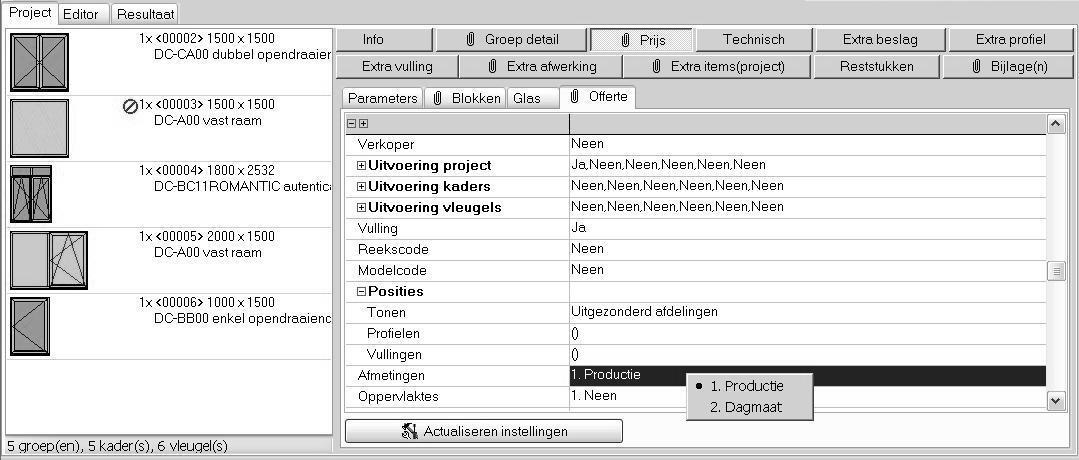

Selecteer op projectniveau, tab prijs, subtab ‘Offerte’ de nieuwe parameter ‘Afmetingen’ die werd toegevoegd onder de rubriek ‘Posities’:

• Productie: in de offerte tekst worden de produktiematen van het model vermeld (standaard gedrag van vroeger);
• Dagmaat: in de offerte tekst worden de dagmaten van het model vermeld

Indien gewenst kunnen de dagmaten ook getoond worden als bemating van de offerte schetsen. De rapportspecifieke parameter ‘Maatlijnen’ van het offerte rapport werd hiervoor uitgebreid met de optie ‘Dagmaat’:

Zie ook: Instellingen bemating offerte
