Dilataties verplaatsen in Editor schets

Via de Editor functie ‘Dilataties verplaatsen’ kan al het dilatatiebeslag dat zich op dezelfde hoogte bevindt in 1 keer verplaatst wordt naar de gewenste positie. Bovendien kan ook het dilatatiebeslag dat voor elke positie gedefinieerd is, gewijzigd worden. Doe als volgt:

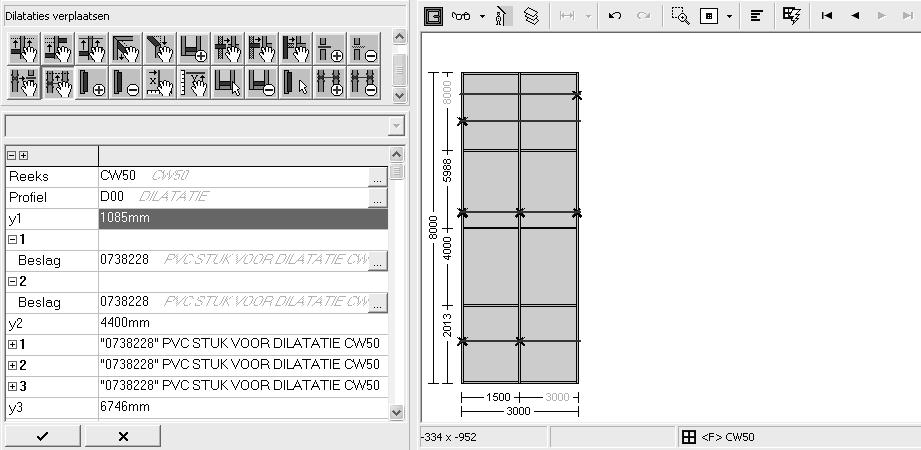

  • Selecteer in Editor de functie  ‘Dilataties verplaatsen’  en klik de te verplaatsen dilatatie in de Editor schets:



  • Definieer in het overeenkomstige veld bv. y1 de gewenste dilatatiepositie en bevestig onderaan. Alle dilataties die zich op dezelfde hoogte bevinden worden verschoven naar de nieuwe positie.

  • Wijzig indien van toepassing het dilatatiebeslag dat voor de positie(s) in kwestie gedefinieerd is en bevestig onderaan.

     Dilataties verplaatsen en het dilatatiebeslag op een bepaalde positie wijzigen via deze Editor functie is alleen maar mogelijk indien:

    • In Gegevens.Beslag.Produkt de functie ‘Dilatatie’ gedefinieerd is voor het dilatatiebeslag in kwestie.
    • In Gegevens.Profiel.Parameters de functie ‘Dilatatie’ gedefinieerd is voor het dilatatieprofiel in kwestie (in ons voorbeeld profiel D00). Deze functie maakt immers dat er automatisch rekening gehouden wordt met de dilatatiecorrecties die door de profielleverancier zijn voorgeschreven.
