Toevoegen en verwijderen van dilataties vanuit de Editor |
|
Vanaf versie 2.72 is het zo dat bij het plaatsen van dilataties via de gevelwizard de gedilateerde elementen pas effectief worden opgeplitst bij de berekening.
Vermits de oorspronkelijke Editor functies om dilataties toe te voegen en om dilataties te verwijderen enkel werkten voor gevels met effectief opgesplitste elementen, werden deze functies hernoemd en werden 2 nieuwe functies gecreëerd om vanuit de Editor dilataties toe te voegen of te verwijderen in een gevel aangemaakt volgens de nieuwe methode (= met gedilateerde, maar niet opgeplitste elementen).
 Oorspronkelijke Editor functie om dilataties toe te voegen. Functie hernoemd naar ‘Element opsplitsen’en te gebruiken om in een gevel met opgesplitste elementen een extra element op te splitsen. |
 Oorspronkelijke Editor functie om dilataties te verwijderen. Functie hernoemd naar ‘Elementen samenvoegen’ en te gebruiken om in een gevel één of meer opgesplitste elementen opnieuw samen te voegen. |
 Nieuwe Editor functie om dilataties toe te voegen aan een gevel ‘nieuwe methode’ (= met gedilateerde maar niet opgeplitste elementen). Zie verder voor meer info ivm deze nieuwe functie. |
 Nieuwe Editor functie om dilataties te verwijderen uit een gevel ‘nieuwe methode’ (= met gedilateerde maar niet opgeplitste elementen). Zie verder voor meer info ivm deze nieuwe functie. |
Nieuwe Editor functie ‘Dilataties toevoegen’
Om in de Editor dilataties (dilatatiebeslag) toe te voegen aan een gevel aangemaakt via de gevelwizard, doe als volgt:
 Dilataties zijn enkel toe te voegen indien in Gegevens.Beslag.Produkt de functie ‘Dilatatie’ gedefinieerd is voor het dilatatiebeslag in kwestie, indien dit niet het geval is blijft het onmogelijk om te accepteren (Vink blijft grijs).
-

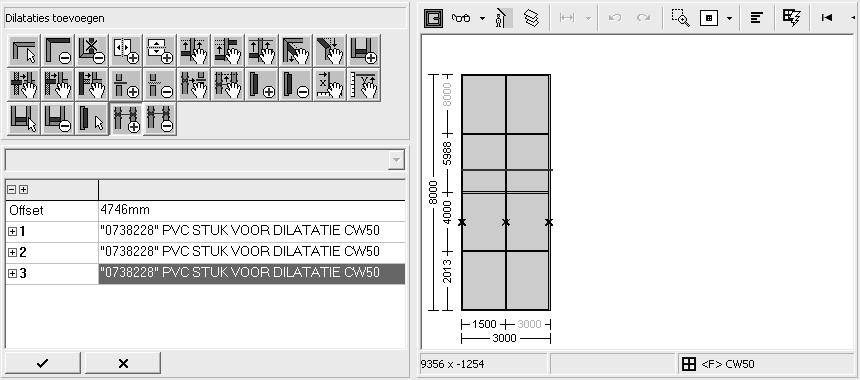

Offset: wijzig de positie van het dilatatiebeslag indien gewenst.
-
Beslag: definieer / wijzig het dilatatiebeslag. Standaard is het dilatatiebeslag ingevuld zoals gebruikt in de gevelwizard bij het aanmaken van de gevel. Het aantal getoonde beslaglijnen varieert in functie van het aantal profielen die in de tekening door de rode dilatatielijn worden gekruisd. In ons voorbeeld worden er 3 profielen gedilateerd en worden er dus ook 3 dilatatiebeslag lijnen getoond om te definiëren.
-

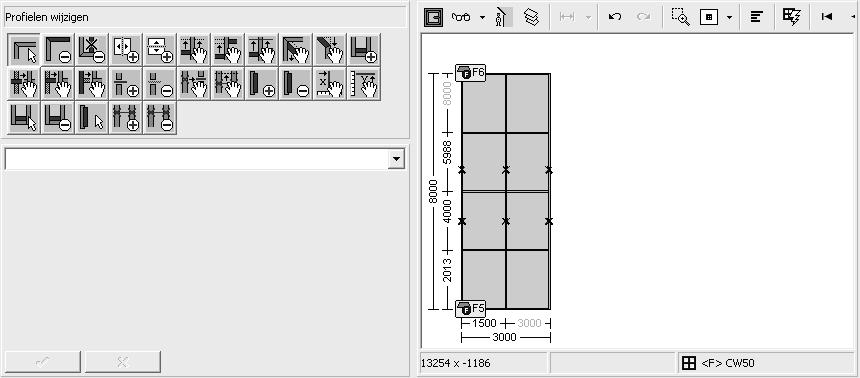

Bevestig, de betreffende dilatatie is toegevoegd en de gedilateerde profielen zijn voorzien van het gewenste dilatatiebeslag
Zowel de positie als het dilatatiebeslag type kunnen per profiel gewijzigd worden via de functie ‘Draaizin onafhankelijk beslag’.
Nieuwe Editor functie ‘Dilataties verwijderen’
Om in de Editor dilataties (dilatatiebeslag) te verwijderen uit een gevel aangemaakt via de gevelwizard, doe als volgt:
-

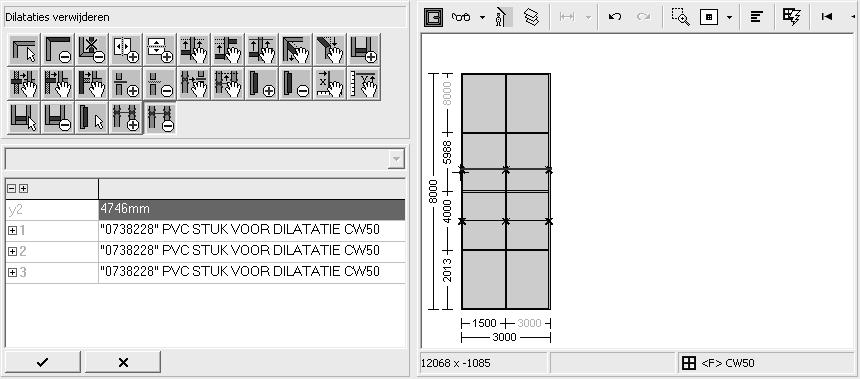

Klik de functie ‘Dilataties verwijderen’ en klik in de tekening het te verwijderen dilatatiebeslag. Alle gedefinieerde dilataties worden getoond d.m.v. een zwarte lijn, de dilatatie die zal verwijderd worden wordt aangeduid met een rode lijn en de bijhorende informatie verschijnt links op het scherm.
-
Bevestig, de dilatatie met bijhorend dilatatiebeslag is verwijderd.
|
