We gaan ons model opspuiten met silicone. De silicone moet als afwerking gecodeerd en gedefinieerd zijn in GEGEVENS.AFWERKING.

Silicone wordt gerekend per lopende meter, waarbij de berekende lengte afhankelijk is van de functie die aan de silicone is toegekend: functie ‘Omtrek’ wordt als totale lengte 2 x de hoogte en 2 x de breedte van het model genomen, functie’Kant’ wordt 2 x de hoogte en 1 x de breedte van het model genomen.

We voegen de afwerking ‘Silicone’ toe aan ons model als volgt:

• Klik het palet (de ingang) ‘Afwerkingen’.

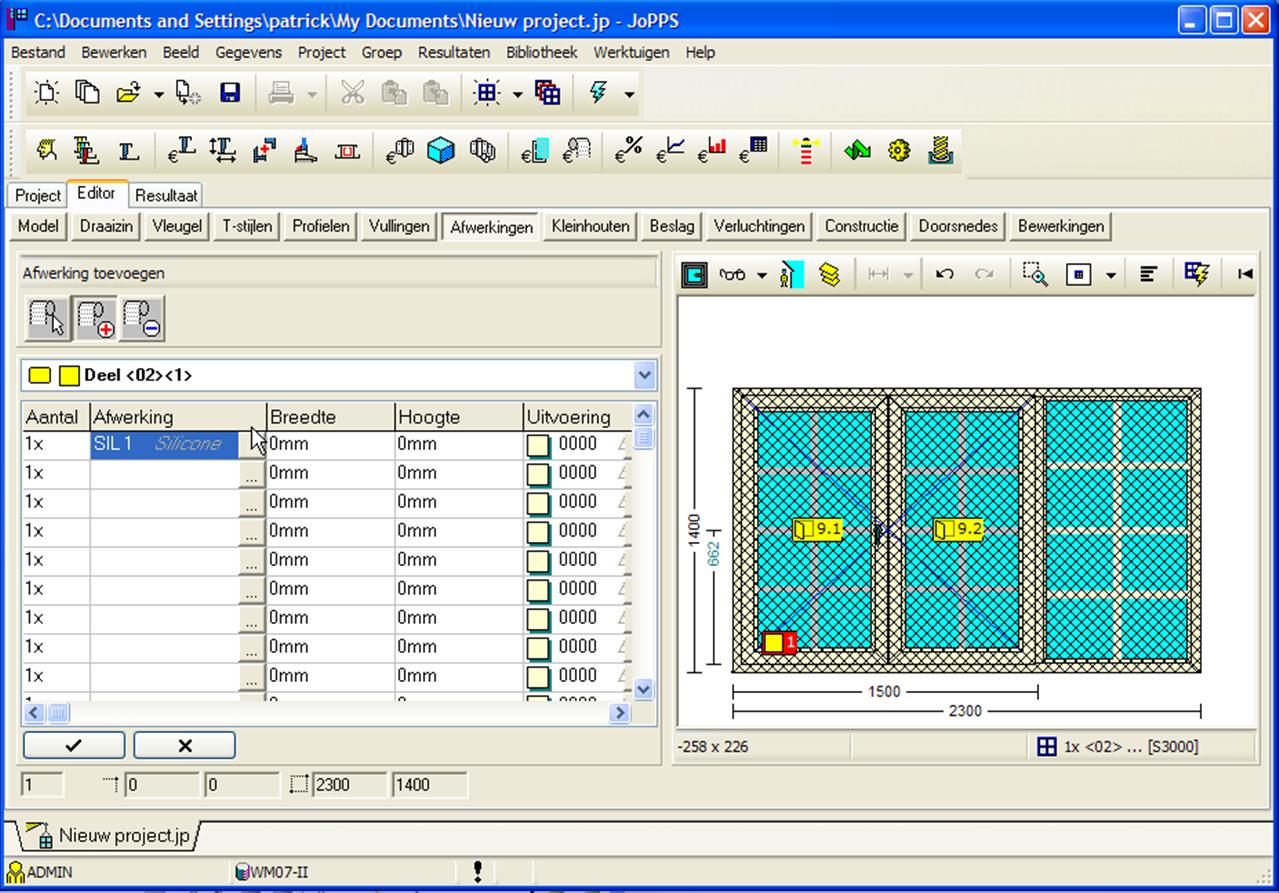

• Klik het icoon ‘Afwerking toevoegen’ en klik het model in de tekening. Het aangeklikte model is gearceerd, de afwerkinggegevens verschijnen links op het scherm.
• Definieer de afwerking: (ons voorbeeld silicone, kunnen ook rolluiken, afkastingen, venstertabletten, etc. zijn):
  • Afwerking: Vul de code in waaronder de betreffende afwerking is aangemaakt in Gegevens. Afwerking. Indien u de code niet kent, druk dan F2 of dubbelklik in het veld om naar Gegevens.Afwerking te gaan en selecteer er de gewenste afwerking. Ons voorbeeld: SIL1.
  • Breedte: Standaard 0mm, wat betekent dat de breedte van het model wordt gebruikt als basis voor de berekening van de totale lengte silicone.
    Indien als basis een andere breedte moet genomen worden dan die van het model, vul dan hier die andere breedte in.
    De functie die in Gegevens.Afwerking aan de silicone is toegekend bepaalt hoeveel maal de breedte van het model of de ingevulde breedte geteld worden.
  • Hoogte: Standaard 0mm, wat betekent dat de hoogte van het model wordt gebruikt als basis voor de berekening van de totale lengte silicone.
    Indien als basis een andere hoogte moet genomen worden dan die van het model, vul dan hier die andere hoogte in.
    De functie die in Gegevens.Afwerking aan de silicone is toegekend bepaalt hoeveel maal de hoogte van het model of de ingevulde hoogte geteld worden.
• Check en wijzig indien nodig:

  • Kleur (Uitvoering + kleurgedrag): De uitvoering zoals gedefinieerd voor de afwerkingen van het project is ingevuld, evenals het standaard kleurgedrag zoals voor de afwerking in kwestie bepaald is in Gegevens.Afwerking. Wijzig indien gewenst.

  • Prijs: Is standaard 0, wat betekent dat de verkoopprijs van de silicone wordt berekend op basis van de prijs per meter gedefinieerd in Gegevens.Afwerking. U kan zelf de totale verkoopprijs voor de silicone bepalen door hier deze gewenste verkoopprijs in te vullen.

  • Info + Prijsblok: De standaard Info en de standaard Prijsblok zoals voor de afwerking in kwestie gedefinieerd in Gegevens.Afwerking zijn ingevuld. Wijzig indien gewenst.
    (meer informatie betreffende Info en Prijsblokken: zie hfst. ‘Project rekenen’)

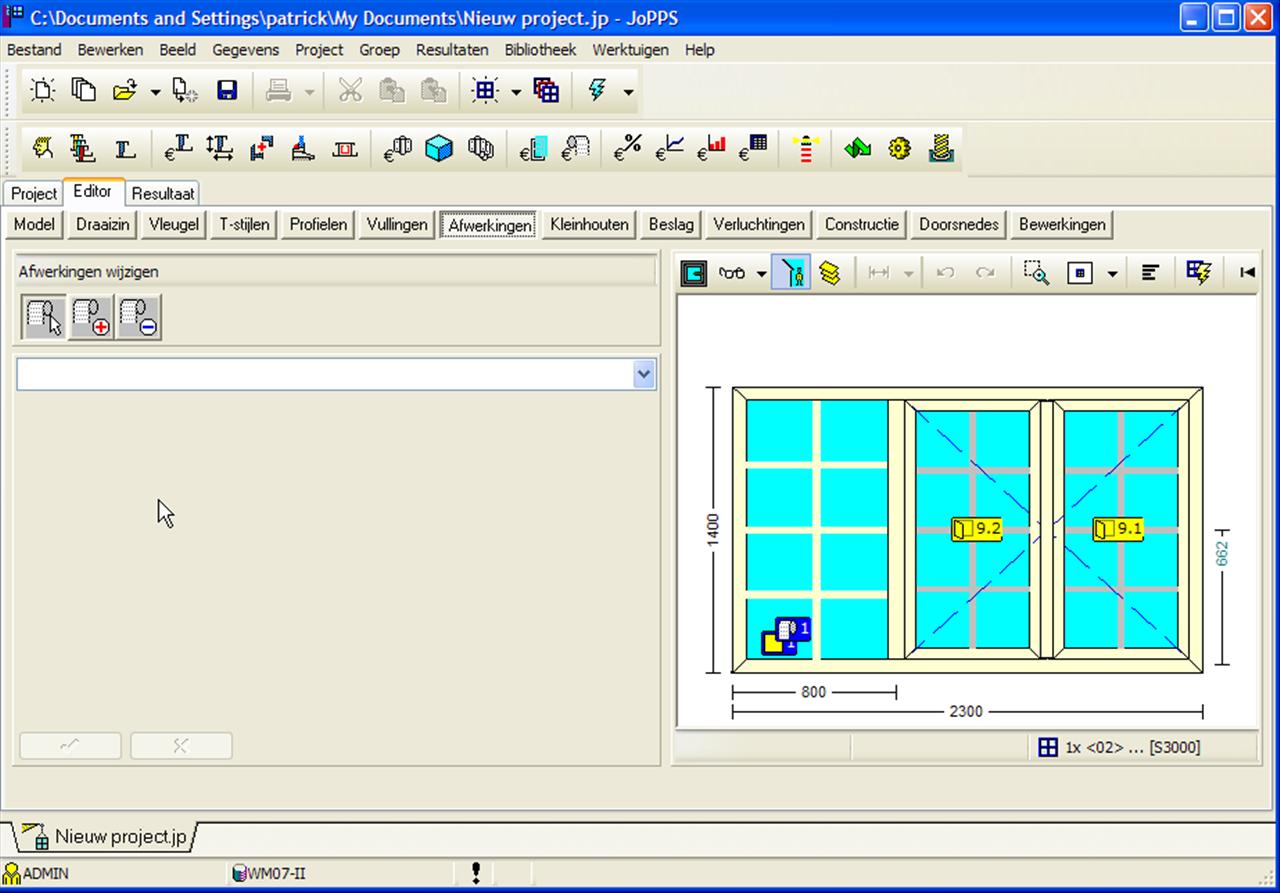

• Bevestig onderaan. De silicone is toegevoegd. Vermits de sicilone op zich niet uitgetekend wordt is ze in de tekening zichtbaar gemaakt via een hint. Als u met de muis over de hint gaat verschijnt de code van de overeenkomstige afwerking:
