Klem- en afdekprofielen zouden onderaan de gevel respectievelijk 25mm en 50mm korter moeten zijn en bovenaan de gevel respectievelijk 25mm en 50mm langer. Dit is het gevolg van de onderlinge verschuiving van klem- en afdekprofielen t.o.v. elkaar en het dragerprofiel.

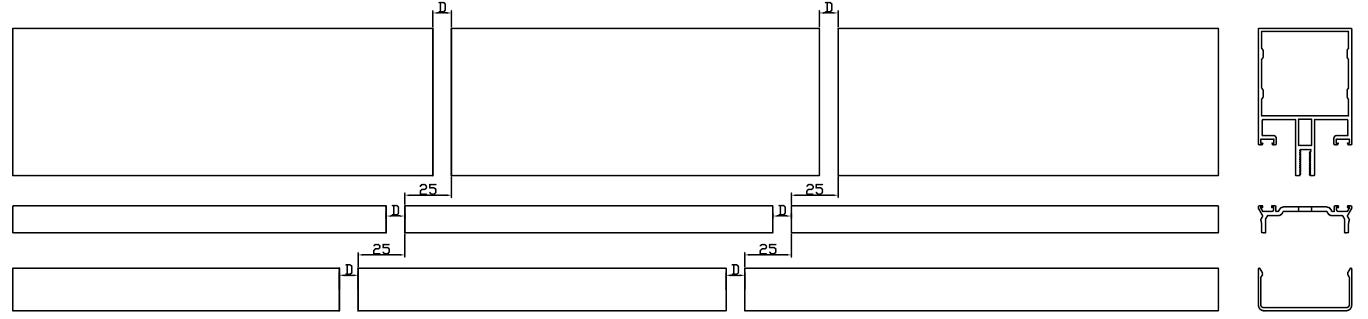

Voorbeeld van verschuivingen met 2 dilataties (links is onderkant gevel):

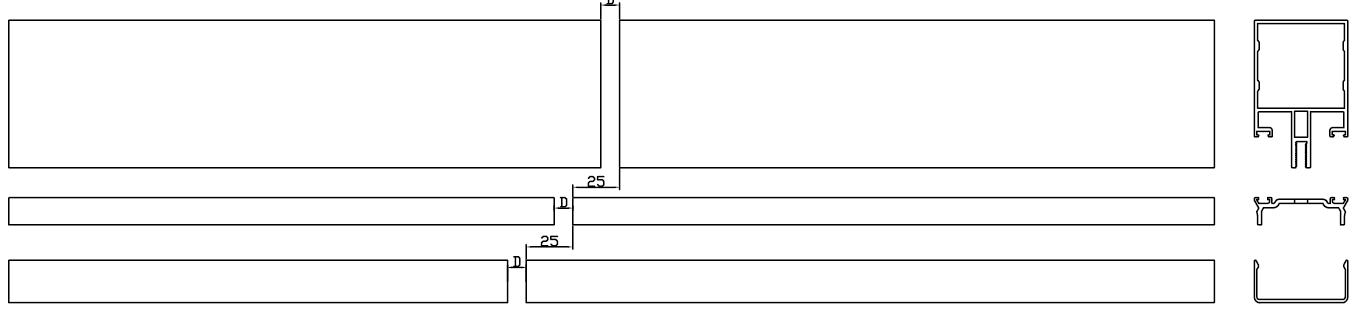

Voorbeeld van verschuiving met 1 dilatatie (links is onderkant gevel):

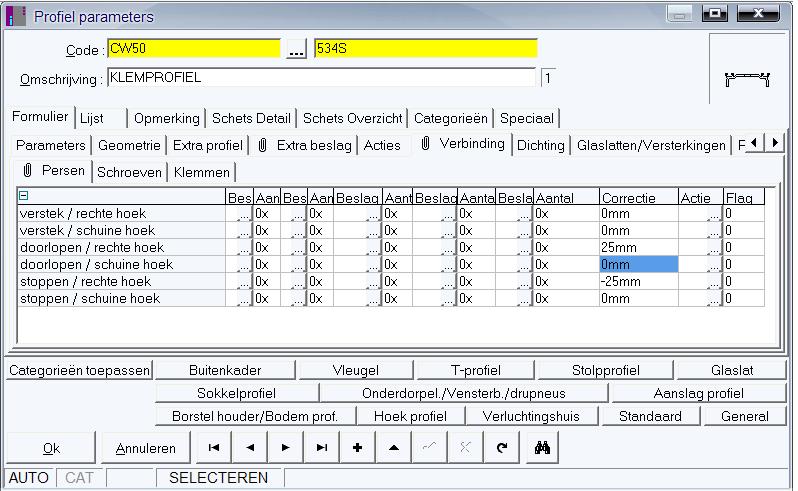

In basisgegevens tabel PROFIEL PARAMETERS in de tab ‘Verbinding’:

Hier voor het klem- en afdekprofiel bij ‘doorlopen / rechte hoek’ respectievelijk de correctiematen 25mm en 50mm toevoegen en voor ‘stoppen / rechte hoek’ respectievelijk de correctiematen -25mm en -50mm toegevoegd te worden.

Indien dilataties er toe leiden dat ‘Extra profielen’ gedefinieerd aan een constructief element dienen opgesplitst te worden tijdens de berekening (=gevelmodel met dilatatiebeslag), dan kunnen aan de hand van de correcties gedefinieerd in PROFIEL PARAMETERS de lengtes van de desbetreffende profielen gecorrigeerd worden.

Indien het constructief element als buur op begin/einde een dilatatieprofiel heeft (=gevelmodel met dilatatieprofielen) dan kan aan de hand van het verbindingstype in PROFIEL PARAMETERS de correctiewaarde opgezocht worden om de desbetreffende ‘Extra profielen’ te corrigeren.
