Algemeen
| Werking |
Wordt opgeroepen via beslag (produkt, set) gehangen aan het vleugeldeel. In de omschrijving van het beslag zitten de uit te voeren bewerkingen. Zie parameters. Alle maten worden uitgerekend vanaf de lengte van het scharnierprofiel van de vleugel. |
| Afhankelijkheid van andere acties |
TS_INITIALISE, voor de richting van de stijlen |
| Activatie |
via beslag product (set) aan vleugeldeel, tabblad Acties, referentie 9. KADER
|
Actie flags
|
Slachtoffer
|
-
|
|
Buur
|
V
|
|
Referentie
|
V
|
Parameters, staan bij de opmerkingen van het betreffende beslag
|
Parameter
|
Standaard waarde (PVC)
|
Betekenis
|
|
FFHmin
|
Maat in mm
|
Minimum beslagmaat in de hoogte waarvoor bewerking uitgevoerd wordt
|
|
FFHmax
|
Maat in mm
|
Maximum beslagmaat in de hoogte
|
|
FFBmin
|
Maat in mm
|
Minimum beslagmaat in de breedte
|
|
FFBmax
|
Maat in mm
|
Maximum beslagmaat in de breedte
|
|
BewerkingsZijde
|
KADER, OMKEERKADER (of ADAPTOR)
|
Waaraan moet de scharnier aan de kaderzijde toegekend worden
|
|
Referentie
|
ONDER, BOVEN, HELFT, DERDE
|
Referentie vanwaar maat genomen moet worden.
Moet in hoofdletters ingebracht worden
|
|
Maat
|
Maat in mm
|
Positie tov referentie
|
|
Maatonder
|
Maat in mm
|
afstand vanaf onderkant af te trekken van lengte vleugel
|
|
Maatboven
|
Maat in mm
|
idem bovenkant
|
|
Bewerkingscode
|
Moet bestaan in tabel bewerkingen
|
Code om door te geven naar onder de lijn
|
|
Verschuiving
|
Maat in mm
|
Afstand tussen bewerking op de vleugel en referentie op de kader
|
|
SoortScharnier
|
Getal
|
type van scharnier om eventueel de bewerkingen aan te passen. Wordt in de praktijk niet meer gebruikt.
|
|
Zone
|
Getal
|
Zone waarin geen bevestigingsgaten mogen komen rond het scharnier
|
|
Extra Informatie
|
Tekst
|
Extra informatie die met sommige machines kan meegegeven worden
|
Machine.Do parameters (worden doorgegeven naar MCMAN als PARAM.x)
|
A
|
Pdirection, profiel richting niet draaien (0) of wel(1)
|
|
B
|
Kant, waarop de bewerking uitgevoerd wordt, voor T-profiel Rechts (3) of Links (4)
|
|
C
|
Soort scharnier
|
|
D
|
Draairichting, binnen (0) - of buitendraaiend (1)
|
|
E
|
Doorgeven of het een bewerking op een vleugel (0), een kader (1), een stijl (2) of omkeerkader (3) betreft
|
|
F
|
Draaizin, links (0) of rechtsdraaiend (1)
|
|
G
|
Niet gebruikt
|
|
H
|
Niet gebruikt
|
|
S
|
Extra informatie, bijvoorbeeld “Opgelet speciale versterking”
|
Copieer naar MCMAN:
/* TS_DEURSCHARNIER */
ProductCode := StrLeft(Param.Product,4);
Position := Param.WorkOffset;
PDirection := Param.A; /* Bij T profielen en 1 schoeftool */
if PDirection then Position := Piece.Piecelength - Param.WorkOffset;
T_Side_2 := (Param.B=3); /* voor T-profiel Rechts (3) of Links (4) */
Soort_scharnier := Param.C;
Buiten := Param.D; /* Draairichting : 0 = binnen, 1 = buiten */
TypeProfile := Param.E; /* 0=Vleugel, 1=Kader; 2=T, 3=Omkeerkader, 4=Makelaar */
Rechts := Param.F; /* Draaizin: 0= links, 1 = rechts */
Extra_Info := Param.S; /*Extra informatie, Vb: "Opgelet speciale versterking" */
Programma parameters, voor gebruik in andere acties (niet voor de eindgebruiker)
|
Naam
|
Waarde
|
|
Objectcode kaderprofiel + “SCHARNIER” + volgnummer scharnier
|
Positie van de bewerking en breedte van de veiligheidszone
|
|
Objectcode kaderprofiel + “AANTALSCHARNIEREN”
|
Aantal scharnieren op dat kaderprofiel
|
Aanvullende informatie:

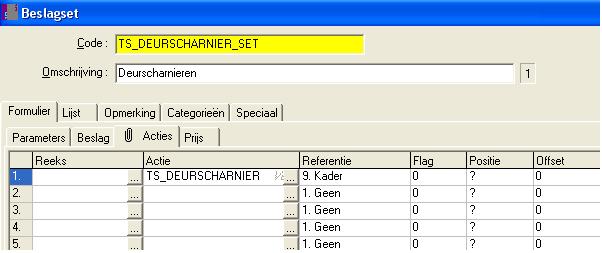

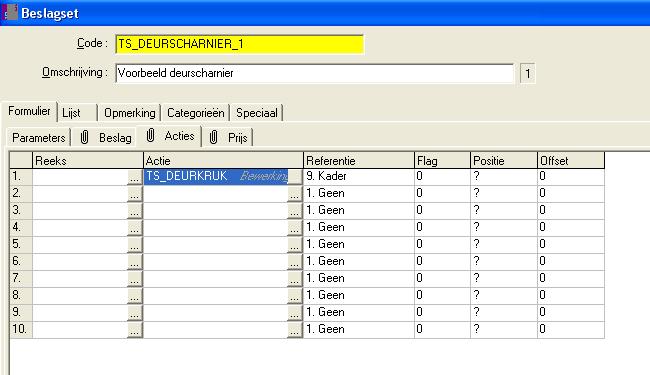

Actie wordt toegevoegd via tab actie bij Beslag.Product of Beslag.Set

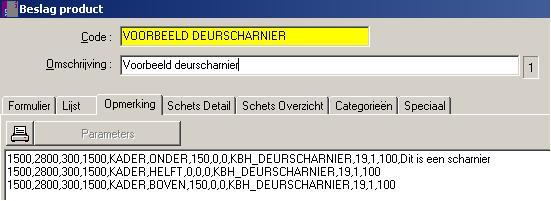

De lijnen met bewerkingen worden toegevoegd bij de tab opmerking bij Beslag.Product of Beslag.Set:
-
de keuze van de bewerking gebeurt op basis van de beslagmaten (vleugelmaten verminderd met 2x offset uit profiel parameters)
-
enkel bewerkingen die binnen deze grenzen liggen zullen voor de betreffende vleugel uitgevoerd worden
-
alle bewerkingen worden automatisch uitgevoerd op de scharnierzijde, zowel voor het vleugel- als kaderprofiel wordt dezelfde bewerking geactiveerd
-
nu kan men ook specifieren of de bewerking moet gebeuren op het KADER of OMKEERKADER (onkeerkader ingegeven als eerste vleugel in de complete opening
-
de maat wordt genomen vanaf de referentie, kan enkel negatief zijn indien de referentie gelijk is aan “HELFT”
-
“MAATONDER” en “MAATBOVEN” worden gebruikt om de positie te bepalen voor scharnieren die relatief geplaatst worden tov een scharnier boven en onder
-
Referentie “BOVEN”, refereert naar de bovenzijde van de vleugel, “ONDER” naar de onderzijde
-
Referentie “HELFT” refereert naar het midden tussen een scharnier boven en een scharnier onder, van hieruit kan de scharnier nog naar boven (positieve waarde) of naar onder (negatieve) verschoven worden
-
de bewerkingscode geeft weer welke bewerking onder de lijn geactiveerd moet worden, dit is dezelfde voor kader en vleugel. Het onderscheid wordt gemaakt via Parameter.F. Tegenwoordig bestaat eerder de neiging om de bewerkingscode aan te passen in functie van de gebruikte scharnier: TS_HAPS of TS_DRHAHN.
-
de VERSCHUIVING geeft weer over welke afstand, naar boven (negatief) of onder (positief) het referentiepunt op de kader verschoven is tov het referentiepunt op de vleugel
-
SOORTSCHARNIER wordt gebruikt om door te geven welk type scharnier gebruikt wordt (e.g. DrHahn, HAPS, HAPS Colonia, …) dit wordt onder de lijn gebruikt om de juiste bewerkingscode naar de machine te sturen. Tegenwoordig bestaat eerder de neiging om de bewerkingscode aan te passen in functie van de gebruikte scharnier.
-
Typeprofiel geeft weer of het een bewerking op een vleugel (0), een kader (1), een stijl (2) of omkeerkader (3) betreft. Dit opdat men onder de lijn (in MCMAN) beter het onderscheid kan maken als een zelfde profiel meerdere toepassingen heeft
-
Extra informatie die kan meegegeven worden naar sommige machines, nu enkel Thorwesten Versie 2.0

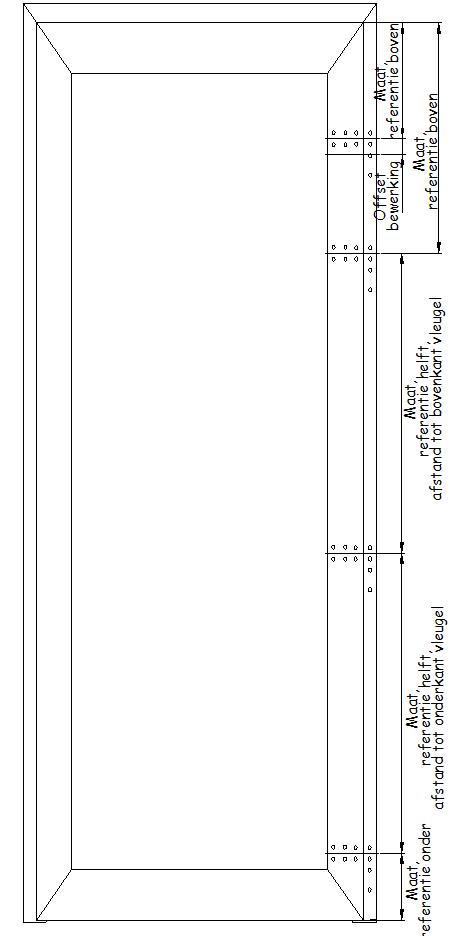

Voorbeeld:
-
eerste scharnier op 160 mm van onderkant
-
tweede scharnier op 100 mm van bovenkant
-
tot hoogte 2200 staat de derde scharnier halverwege de vleugel (maat boven en –onder = 0) of halverwege de 2 andere scharnier (maat boven = 100, maat onder = 160)
-
vanaf deze hoogte staat de derde scharnier op 390 mm van de bovenkant
-
de vierde scharnier staat dan halverwege scharnier 1 en 3 (maat boven = 390, maat onder = 160)
-
de verschuiving staat op 36, dit betekent dat de scharnieren op de kader relatief 36 mm verplaatst worden tov de scharnieren op de vleugel, positieve waarde betekent dat scharnieren op de vleugel hoger zitten dan op de kader
|
FFHmin
|
FFHmax
|
FFBmin
|
FFBmax
|
Bewerkingszijde
|
referentie
|
positie
|
maat onder
|
maat boven
|
bewerkinscode
|
correctie voor kader
|
soort scharnier
|
Zone
|
|
1700
|
2500
|
600
|
1200
|
KADER
|
ONDER
|
160
|
0
|
0
|
TS_DEURSCHARNIER
|
36
|
0
|
100
|
|
1700
|
2500
|
600
|
1200
|
KADER
|
BOVEN
|
100
|
0
|
0
|
TS_DEURSCHARNIER
|
36
|
0
|
100
|
|
1700
|
2200
|
600
|
1200
|
KADER
|
HELFT
|
0
|
160
|
100
|
TS_DEURSCHARNIER
|
36
|
0
|
100
|
|
2200
|
2500
|
600
|
1200
|
KADER
|
BOVEN
|
390
|
0
|
0
|
TS_DEURSCHARNIER
|
36
|
0
|
100
|
|
2200
|
2500
|
600
|
1200
|
KADER
|
HELFT
|
0
|
160
|
390
|
TS_DEURSCHARNIER
|
36
|
0
|
100
|
|
