Protocol lasmachine Hollinger MSE 4 kops en boorkop (3.23 P2 - 2392)

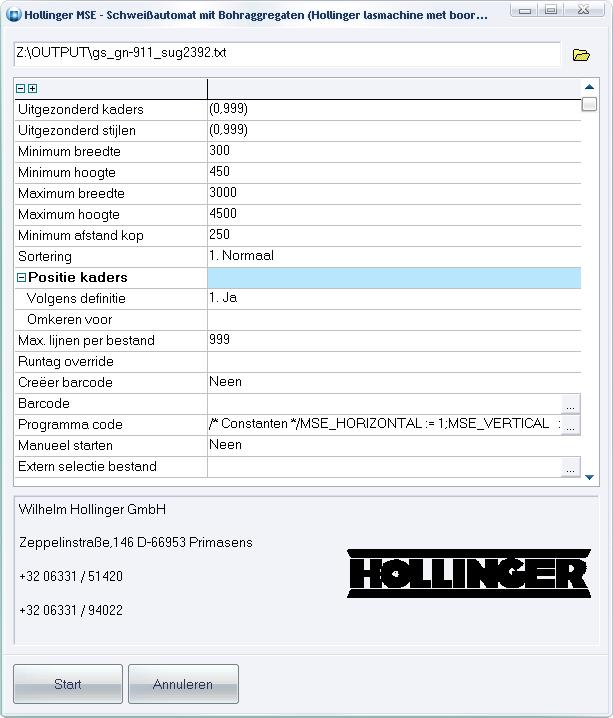

Instellingen via dialoog

De gebruiker kan langs de dialoog van de lasmachine een aantal parameters instellen:



 Uitgezonderd kaders:  bepaalde kaders negeren d.m.v. afdeling
 Uitgezonderd stijlen: bepaalde stijlen negeren d.m.v. afdeling
 Minimum breedte:  kleinste breedte kader te verwerken
 Minimum hoogte:  kleinste hoogte kader te verwerken
 Maximum breedte:  grootste breedte kader te verwerken
 Maximum hoogte:  grootste hoogte kader te verwerken
 Minimum afstand kop:  minimum afstand tussen stijlen
 Positie kaders:
     Volgens definitie JA/Neen: normaal worden de kaders in het zicht behandeld zoals ze in JoPPS zijn ingegeven/gedefinieerd,
                                                    zet deze instelling op 'Neen' wanneer je dit niet wil en geef de uitzonderingen op bij 'Omkeren voor'
     Omkeren voor: geef hier uw lijst met codes op van profiel producten die je wil uitzonderen op de algemene regel hierboven gegeven
     Contralas:
 Max. lijnen per bestand: max. aantal lijnen in één bestand
 Runtag override: toegekende runtag overschrijven
 Creëeren barcode: eigen barcode samenstellen
 Barcode: script voor eigen barcode
 Programma code: script om programma code te bepalen
 Manueel starten:  script manueel doorlopen (debug)
 Extern selectie bestand: standaard query vervangen door eigen

Barcode samenstellen

Volgende parameters zijn beschikbaar om als gebruiker zelf de barcode samen te stellen:

FRAMECNT (volgnummer kader)
PROJECT (project code)
ASSEMBLY (groep code)
FRAMPART (kaderdeel code)
FRAMEOPEN (kaderopening code)
VENTPART (vleugeldeel code)
VENTOPEN (vleugelopening code)
BATCHCNT1 (nummer constructief profiel 1 standaard links)
BATCHCNT2 (nummer constructief profiel 2 standaard rechts)
BATCHCNT3 (nummer constructief profiel 3 standaard onder)
BATCHCNT4 (nummer constructief profiel 4 standaard boven)
PIECECNT1 (globaal nummer profiel 1 standaard links)
PIECECNT2 (globaal nummer profiel 2 standaard rechts)
PIECECNT3 (globaal nummer profiel 3 standaard onder)
PIECECNT4 (globaal nummer profiel 4 standaard boven)
BARCODE (barcode resultaat)
_RUNTAG (hexadecimale runtag)
_RUNTAGD
(decimale runtag)

Indien ‘Creëren barcode’ op ‘Neen’ staat wordt volgende barcode standaard gegenereerd :

 eerste 4 karakters voor het project nummer
 karakters 5 tot 6  voro het groep nummer
 karakter 7  voor het kaderdeel nummer
 karakters 8 tot 9 voor het kaderopening nummer
 karakter 10 voor het vleugeldeel nummer

Indien ‘Creëren barcode’ op ‘Ja’ staat maar er is geen script opgegeven, dan wordt volgende barcode gegenereerd :

 eerste 6 karakters voor runtag hexadecimaal
 cijfers 7 tot 10 voor kader nummer

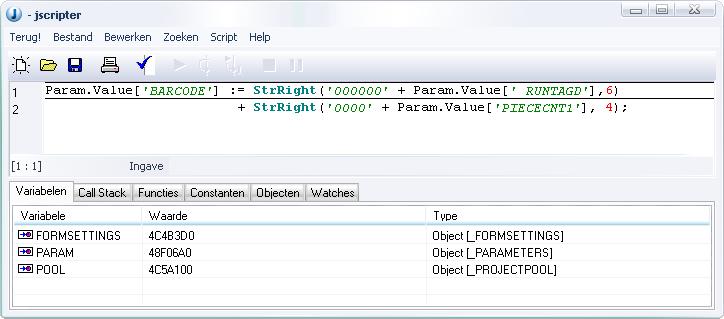

Indien ‘Creëren barcode’ op ‘Ja’ staat en er is wel een script opgegeven, dan wordt de barcode volgens de script logica gegenereerd. Een voorbeeld script om dit te verwezenlijken ziet er als volgt uit :



Formaat van de profiel nummers

Standaard wordt het profielnummer samengesteld d.m.v. 4 cijfers beginnende vanaf karakter positie 3 in de product code van het desbetreffende profiel. Dit gedrag kan aangepast worden d.m.v. een script in het ‘Programma code’ veld op te geven. Er is een PIECE object beschikbaar welk de eigenschappen beschrijft van een specifieke kader :

 PIECE.ID  kader of vleugel
 PIECE.WIDTH  breedte kader
 PIECE.HEIGHT  hoogte kader
 PIECE.WEIGHT  gewicht kader
 PIECE.ROTATED kader geroteerd
 PIECE.SWAPPED kader omgekeerd
 PIECE.CARRIER kar nummer
 PIECE.CABIN  vak nummer
 PIECE.CODE  kader code
 PIECE.SYSTEM  kader reeks
 PIECE.PROFILE  kader profiel
 PIECE.PRODUCT kader product code
 PIECE.COLOUR  kader uitvoering
 PIECE.ACTION  bewerkings code
 PIECE.GASKET  met dichting ?
 PIECE.HFL  contralas verbinding ?
 PIECE.DEPNO  afdeling
 PIECE.SEQNO  volgnummer
 PIECE.KIND  profiel functie (0=B, 1=T, 5=V, 6=P)
 PIECE.LEFT  positie linkse profiel kader op machine
 PIECE.RIGHT  positie rechtse profiel kader op machine
 PIECE.BOTTOM positie onderste profiel kader op machine
 PIECE.TOP  positie bovenste profiel kader op machine
 PIECE.POSITION positie profiel in kader
    0 = onbekend
    1 = horizontaal
    2 = vertikaal
    3 = onder
    4 = boven
    5 = links
    6 = rechts
 PIECE.ISFRAME kader
 PIECE.ISVENT  vleugel
 PIECE.ISDIVIDED bevat stijlen/regels

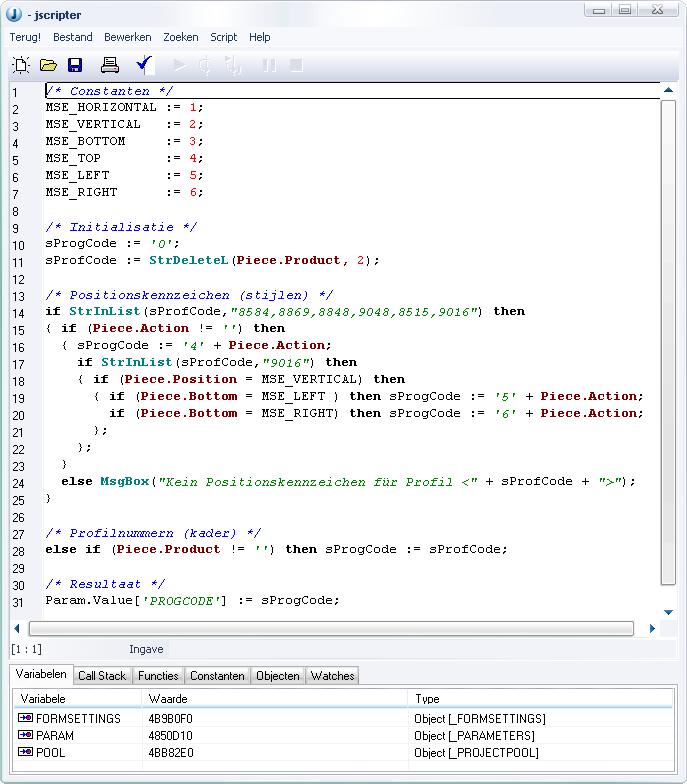

De logica om het programma nummer te bepalen d.m.v. profiel code, profiel uitvoering, profiel verbinding, kader positie,… kan dan in het script uitgewerkt worden. Een voorbeeld zie je in onderstaande script :




Parameters opmerkingsvelden

Eigenschappen van de te verwerken profielen op de lasmachine kunnen gespecifieerd worden d.m.v. parameters in de ‘Opmerking’ velden van de basisgegevens tabellen :

 MSE_COLOUR  profiel kleur/folie uitvoering
 MSE_GASKET    profiel met/zonder dichting
 MSE_ACTION   bewerkingsnummer stijlen

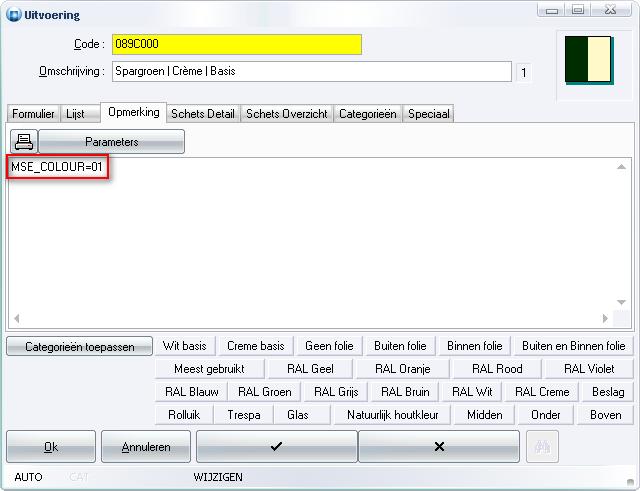

De vertaalslag voor de profiel kleur/folie uitvoering naar de lasmachine kan gedefinieerd worden in de “Opmerking” tab van de “Uitvoering” tabel (UITVOER.DB) d.m.v. de parameter MSE_COLOUR :

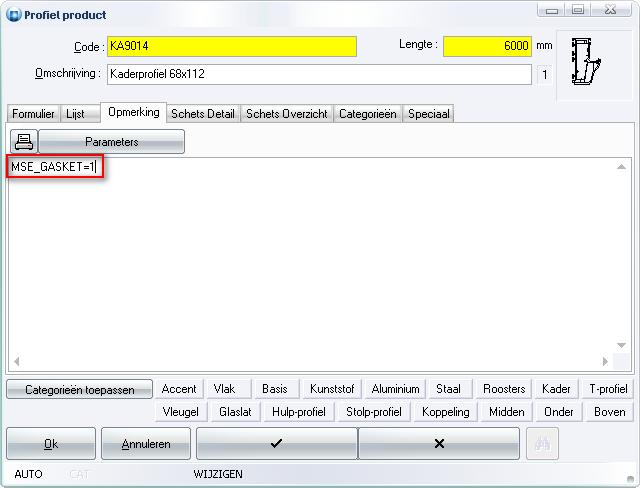

De vertaalslag van profiel dichting wordt gedefinieerd in de tab ‘Opmerking’ van de “Uitvoering” tabel (UITVOER.DB) of de “Profiel Product” tabel (PRODUKT.DB) d.m.v. de parameter MSE_GASKET :

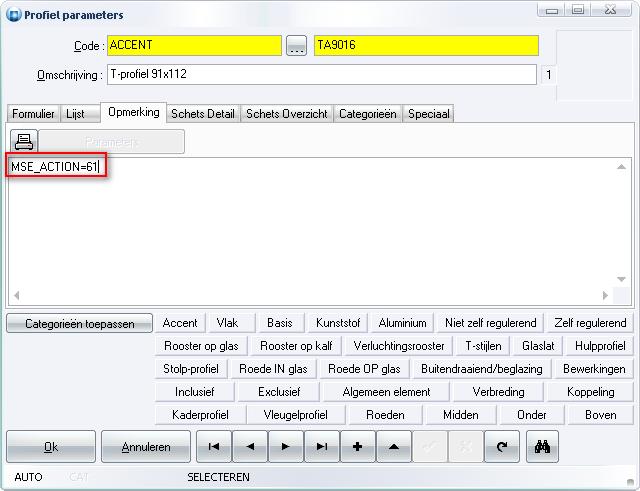

De vertaalslag van profiel bewerkingsnummers wordt gedefinieerd in de tab ‘Opmerking’ van de “Profiel Product” tabel (PRODUKT.DB) of de “Profiel Parameters” tabel (PROFIEL.DB) d.m.v. de parameter MSE_ACTION :



Deze vertaalslagen zijn optioneel, afhankelijk van wat de lasmachine van informatie verwacht als profielnummers.

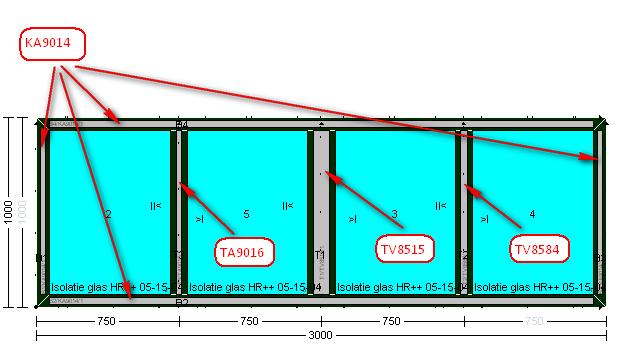

Voor bovenstaand model krijgen we dan volgend formaat als resultaat:

N001                                               lijn nummer
KS_GN011000                                 barcode
P00001                                            positie
F001                                                vak
X10000                                            breedte in 1/10mm
Y30000                                            hoogte in 1/10mm
Z0750015000225000000000000     boorposities in 1/10mm
U661453451000000                        bewerking nummers
C90149014901490140000              profiel nummers
S001                                                stuks

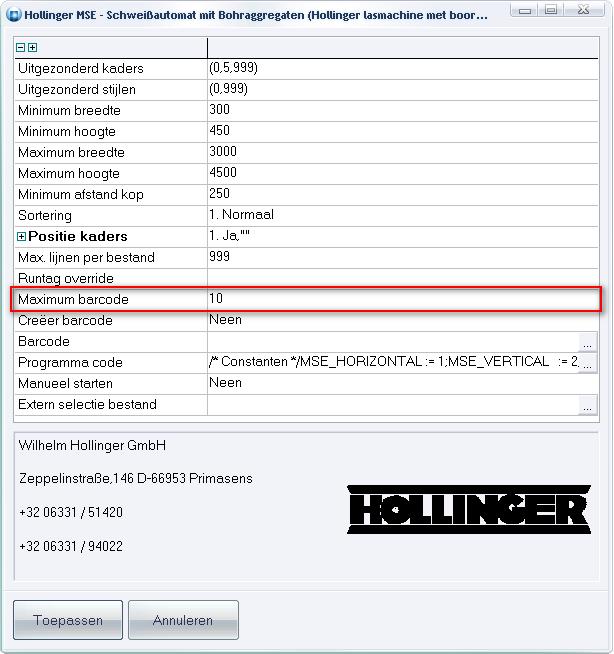

Lengte barcode instelbaar (3.23 P4 - 2447)

Lengte barcode HOLLINGER lasmachine’s en URBAN hoekenpoets instelbaar.

Voortaan is de lengte van de barcode voor volgende machines intselbaar:

  •  Hollinger MSE 4-6-8 Kopf Schweißautomat  (MSE2k.DLL)
  •  Hollinger MSE Schweißautomat mit Bohraggregat (MSE.DLL)
  •  Urban Verputzmachine    (SV815.DLL)
