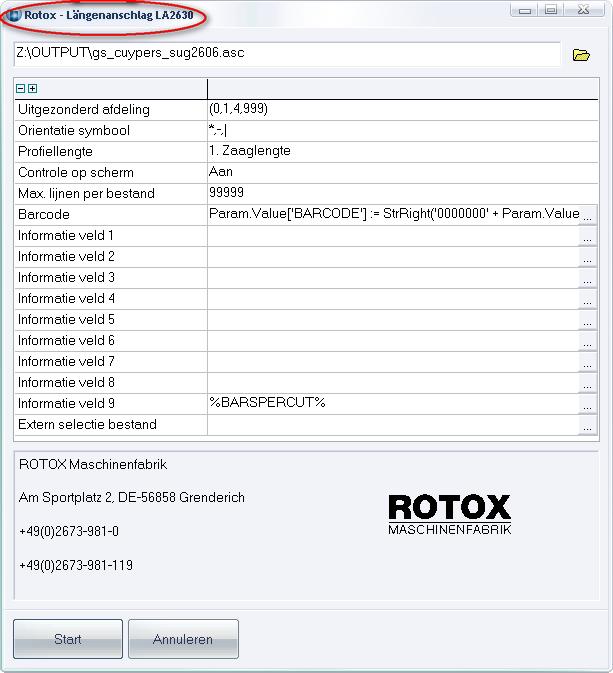

In de setup/start dialoog van de zaagsturing kan men de ‘standaard’ parameters aanpassen:
- Uitgezonderd afdelingen: opsomming van afdelingen van profielen die niet naar de machine mogen
- Orientatie symbool
- Profiellengte
- Controle op scherm: gegenereerde bestand al dan niet tonen op scherm
- Max. lijnen per bestand
- Barcode: script voor eigen barcode samen te stellen
- Informatie velden (1 tot 9): zie verder welke velden (parameters) men kan gebruiken
- Extern selectie bestand: eigen query (QRF bestand) overruled de standaard query van de sturing
Informatie velden
Voor een aantal velden kan de informatie die naar het machinebestand gestuurd worden aangepast worden, d.m.v. het specifiëren van parameters voor ‘Informatie veld ...’.
De beschikbare parameters:
| %JOBREF% |
job naam |
| %BATCHREF% |
batch naam |
| %PROJECTREF% |
project naam |
| %PROJECTDESC% |
project omschrijving |
| %ASSEMBLYREF% |
groep code |
| %ASSEMBLYDESC% |
groep omschrijving |
| %FRAMEREF% |
kaderdeel code |
| %BARSPERCUT% |
profiel aantal samen op te leggen (=dubbel verzagen) |
| %LABS% |
zaaglengte |
| %LMAX% |
lengte |
| %LMIN% |
binnenlengte |
| %LENGTH% |
profiellengte |
| %ANGLEB% |
zaaghoek begin |
| %ANGLEE% |
zaaghoek einde |
| %PRODUCT% |
product code |
| %FINFISH% |
uitvoering |
| %ORDERCODE% |
bestelcode |
| %PROFILEDESC% |
profiel omschrijving |
| %FINISSHDESC% |
uitvoering omschrijving |
| %RACK% |
kar/vak informatie |
| %CARRIER% |
kar |
| %CABINX% |
vak |
| %CABINY% |
vak |
| %PECEID% |
profiel nummer binnen batch |
| %FRAMEID% |
kader nummer binnen batch |
| %VENTID% |
vleugel nummer binnen kader |
| %POSITION% |
positie |
| %POSSYMBOL% |
positie symbool |
| %DELIVERYWEEK% |
levertermijn |
| %CUSTOMERREF% |
klant code |
| %CUSTOMERDESC% |
klant naam |
Indien hier niets is ingevuld wordt de standaard waarden voor deze velden 1 tot 9 :
veld 1 product code
veld 2 project naam
veld 3 groep code
veld 4 batch naam
veld 5 groep code
veld 6 positie informatie
veld 7 kleur naam
veld 8 profiel naam
veld 9 kar/vak informatie
In de velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren.
Instellingen in het jopps.ini bestand
Instelling mogelijk via de sectie [LA2630] in JOPPS.INI:
[LA2630]
MakeDirectory=0 output bestand in folder
FileExtension=asc extensie output bestand
FileDelimiter=; scheidingstken veld informatie
FileCompress=0 variabele veldlengte
SymbolL=L symbool links
SymbolR=R symbool rechts
SymbolU=BO symbool boven
SymbolD=ON symbool onder
SymbolH=- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=/ symbool schuin
Barcode samenstellen
De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters:
LINENR (intern lijn nummer)
PIECEID (globaal profiel nummer)
FRAMEID (kader nummer binnen batch)
VENTID (vleugel nummer binnen kader)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Param.Value['BARCODE'] := StrRight('000000' + Param.Value['_RUNTAG'], 6)
+ StrRight('0000' + Param.Value['PIECEID'], 4)
+ StrRight('000' + Param.Value['FRAMEID'], 3)
+ StrRight('00' + Param.Value['VENTID'], 2);
