Mogelijkheid voorzien om meerdere referentielijnen te definiëren en deze bij het project zelf bij te houden. Op deze manier kan de gebruiker makkelijker verifiëren of de uitlijning nog correct is na het wijzigen van een raam.
Onderdelen gekoppeld aan een project referentie automatisch herrekenen bij het wijzigen van een model. Project referenties gekoppeld aan binnenzicht/buitenzicht.
Onderstaande extra editor functies werden voorzien om project referentielijnen te wijzigen, toevoegen en verwijderen:
Verticale referentielijn plaatsen (oude)
Verticale project referentie wijzigen (nieuw)
Verticale project referentie toevoegen (nieuw)
Verticale referentielijn verwijderen (nieuw)
Verticale project referentie gebruiken (nieuw)
Horizontale referentielijn plaatsen (oude)
Horizontale project referentie wijzigen (nieuw)
Horizontale project referentie toevoegen (nieuw)
Horizontale project referentie verwijderen (nieuw)
Horizontale project referentie gebruiken (nieuw)

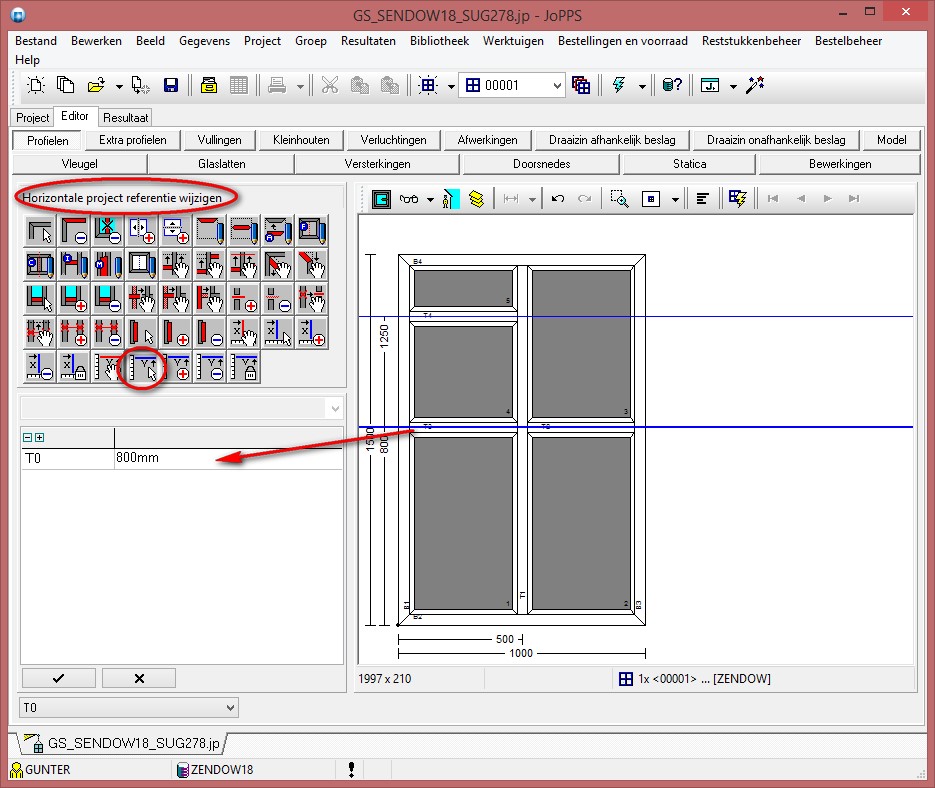

Editor functie verticale/horizontale project referentie wijzigen
Deze functie laat de gebruiker toe om een reeds gedefinieerde project referentie te selecteren en zijn positie te wijzigen :
Men kan enkel project referenties in het bijhorende zicht wijzigen.

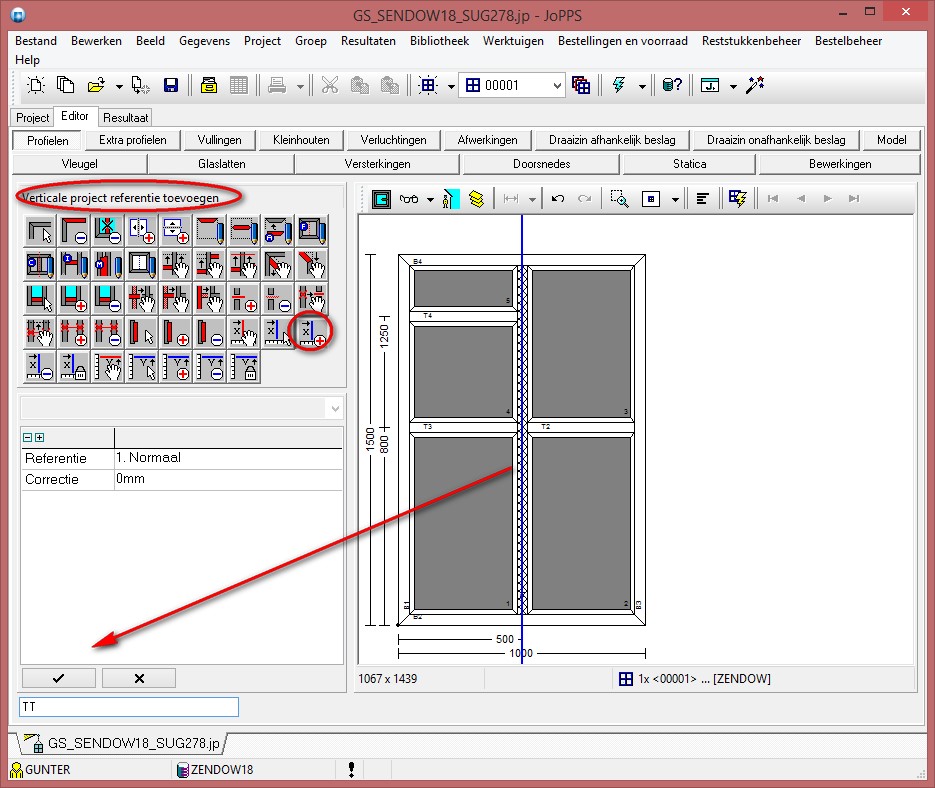

Editor functie verticale/horizontale project referentie toevoegen
Met deze functie kunnen we extra project referenties toevoegen. Hiervoor wordt de logica gebruikt van de vroegere functie om een referentielijn te plaatsen. Omdat nu meerder referentielijnen mogelijk zijn in een project moeten we deze een naam geven, in onderstaand voorbeeld T1.
De aangemaakte project referentie is enkel bruikbaar voor modellen in hetzelfde zicht als het zicht waarin de project referentie is aangemaakt.

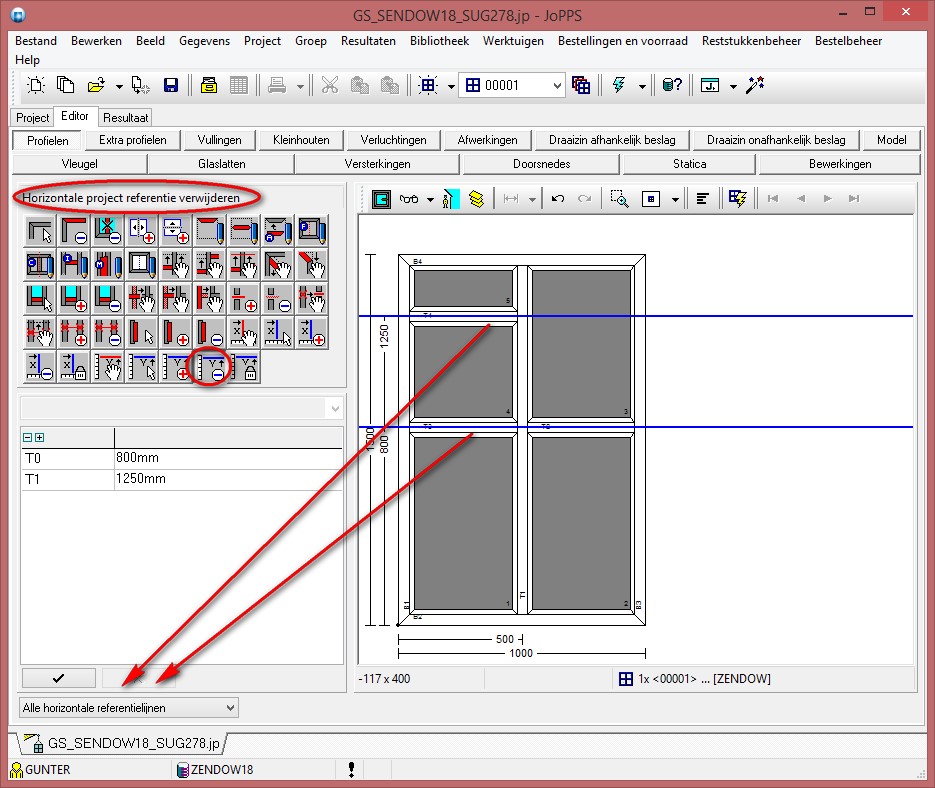

Editor functie verticale/horizontale project referentie verwijderen
Eventueel overbodige project referenties kunnen opnieuw verwijderd worden. Met “shift” worden alle verticale/horizontale referenties geselecteerd om te verwijderen :
Enkel project referenties in het bijhorende zicht zijn verwijderbaar.

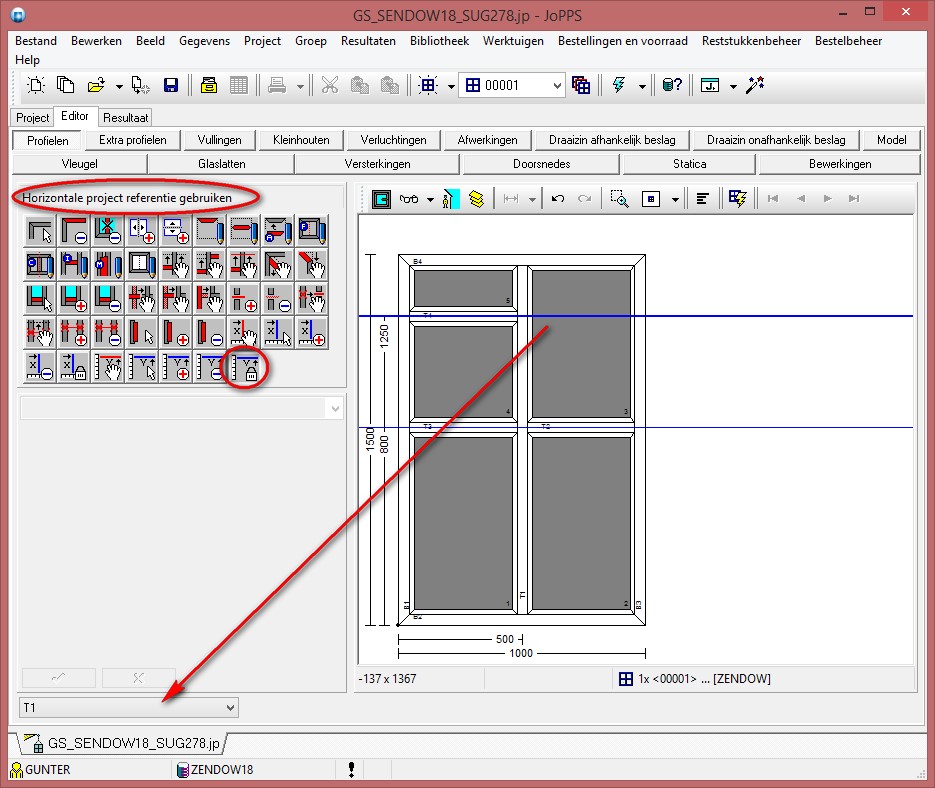

Editor functie verticale/horizontale project referentie gebruiken
Deze functie laat de gebruiker toe om de project verticale/horizontale referentie te kiezen die moet gebruikt worden tijdens het gebruik van de uitlijn functies:
Enkel project referenties in het bijhorende zicht zijn bruikbaar.

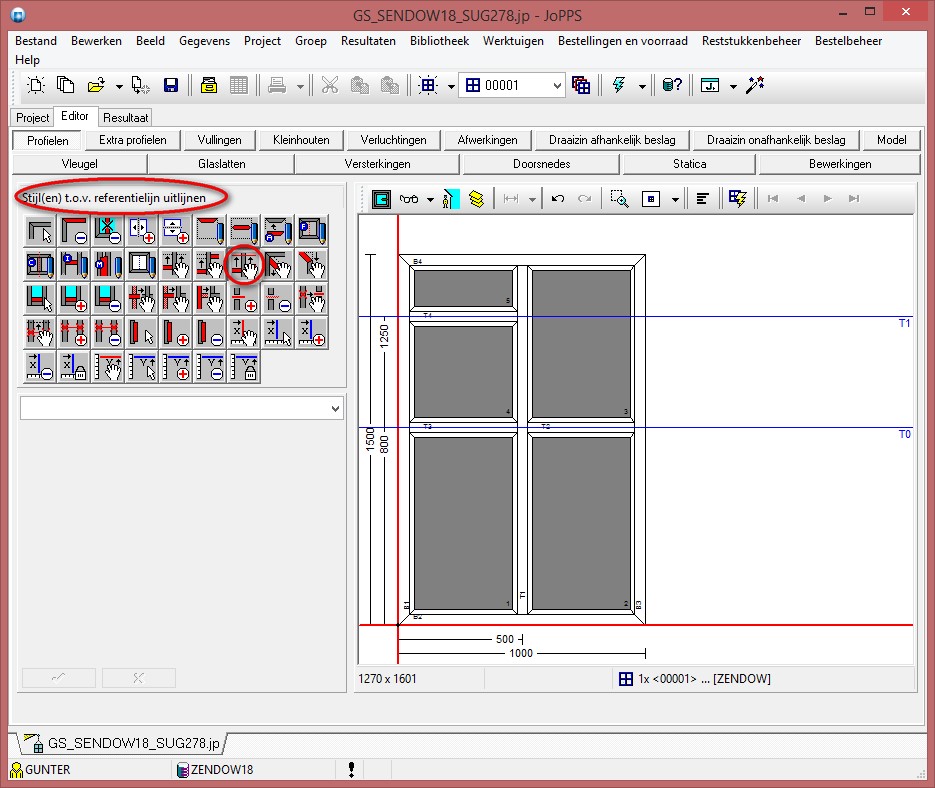

Visualisatie referentielijnen en project referenties
Wanneer de gebruiker een uitlijn functie activeert die gebruik kan maken van referentielijnen of project referenties, zullen deze getoond worden in de editor. De blauwe lijnen stellen project referenties voor de rode lijnen de “oude” referentielijnen.
De verticale en horizontale referentielijn of project referentie welk geactiveerd is om te gebruiken tijdens de uitlijn sessie wordt steeds rood en vet voorgesteld :
Enkel project referenties in het bijhorende zicht zijn zichtbaar.
| Opmerking: bij uitlijnen t.o.v. project referenties wordt er geen rekening gehouden met eventuele referentie opties links, rechts, onder of boven |
