Voortaan is het mogelijk om vouwdeuren correct te visualiseren in de verschillende aanzichten.

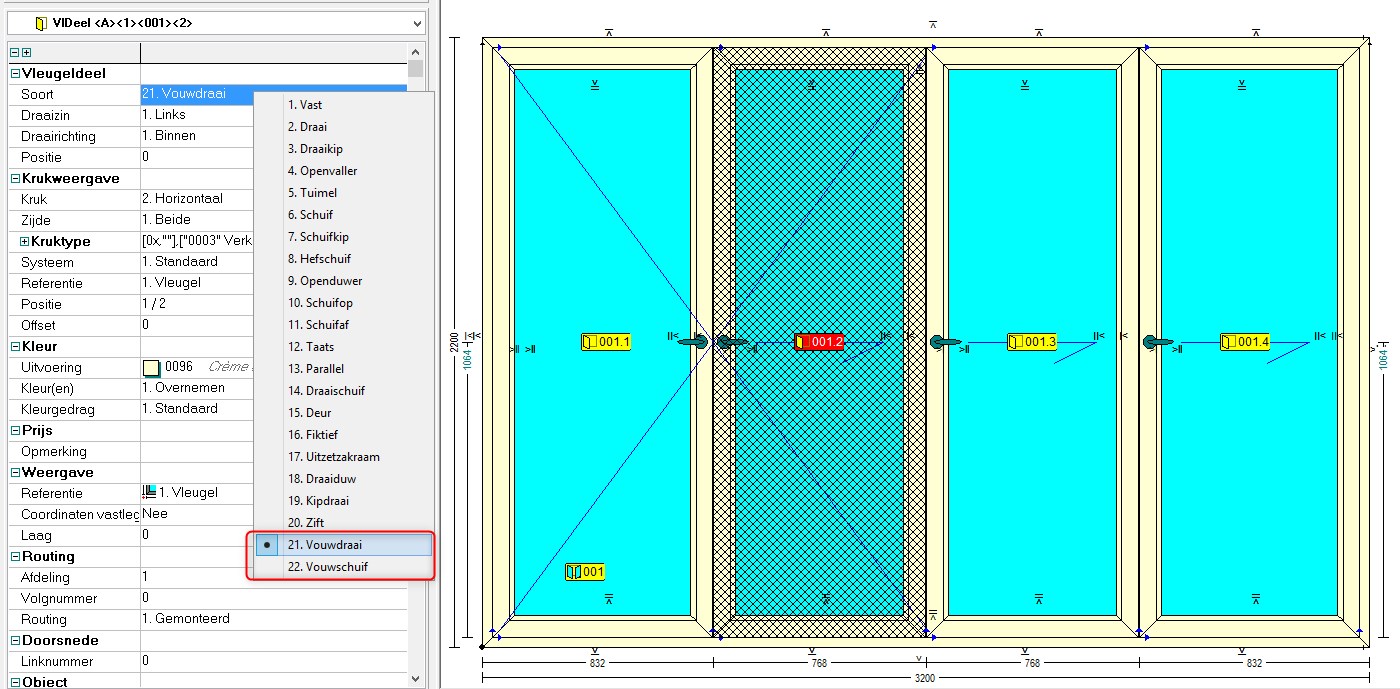

Om vouwdeuren correct te tonen in de editor en rapport schetsen, zijn 2 extra vleugel types voorzien:
21. Vouwdraai opendraaiende vleugel vouwdeur
22. Vouwschuif schuivende vleugel vouwdeur

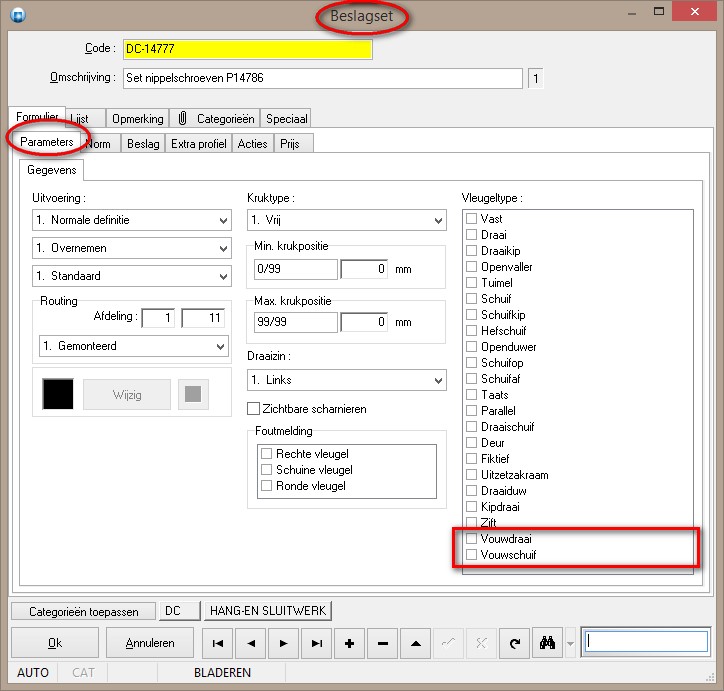

In de beslag sets kunnen deze nieuwe types ook alles geldige worden ingesteld:

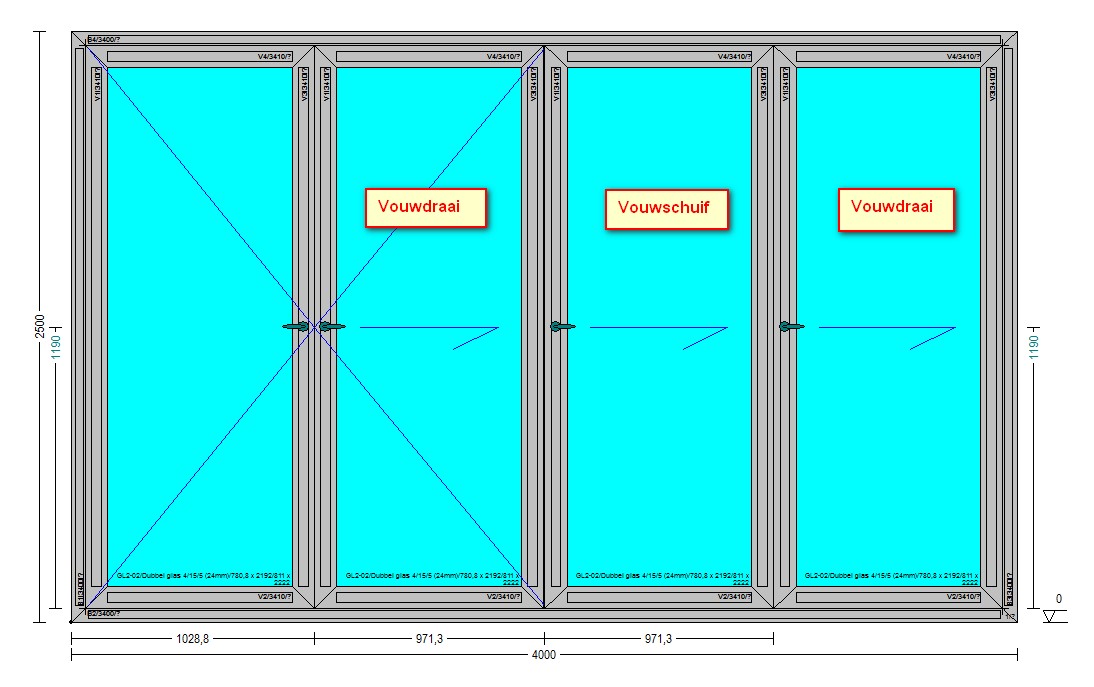

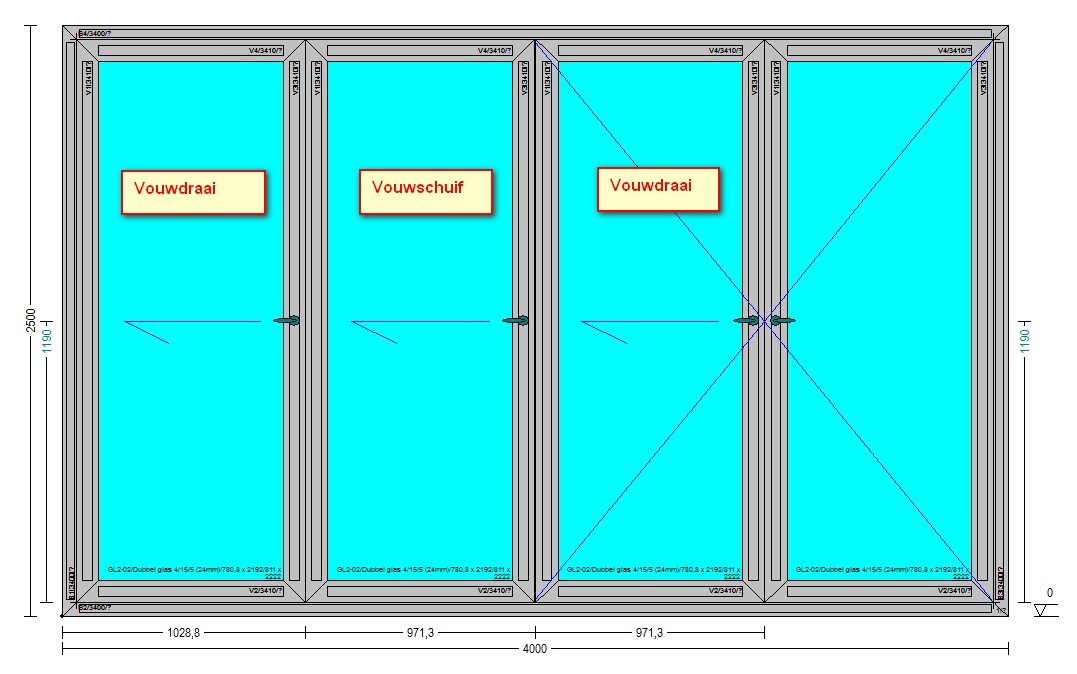

Onderstaande screenshot geven een voorbeeld van vouwdeuren waarvan de “vrije” vleugel links of rechts zit en de aan elkaar gekoppelde schuivende vleugels:

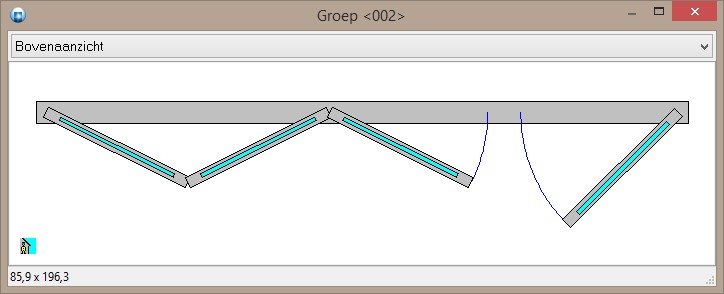

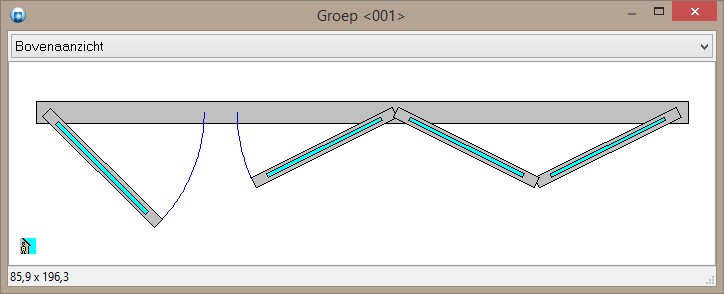

Visualisatie van vouwdeuren is ook voorzien in de extra aanzichten:
Opbouw van een vouwdeur model
- we beginnen met Vouwdraai vleugeldeel, dit is het sturende vleugeldeel dat kan opendraaien en waaraan alle andere vleugeldelen zijn gekoppeld en dus mee schuiven
- daarna worden er alternerend Vouwschuif en Vouwdraai vleugeldelen geplaatst
- bij Vouwschuif vleugeldelen zal de krukzijde in het raamvlak blijven tijdens het openen
- bij Vouwdraai vleugeldelen kan de krukzijde uit het raamvlak komen tijdens het openen
JoPPS scripting
Syntax van de script taal is uitgebreid met constanten voor deze vleugeltypes:
VENTKIND_FOLDTURN
VENTKIND_FOLDSLIDE
