Protocol URBAN AKS6600 – SV Online (AKS6110.DLL) (3.38 P5, P6 - 3510)

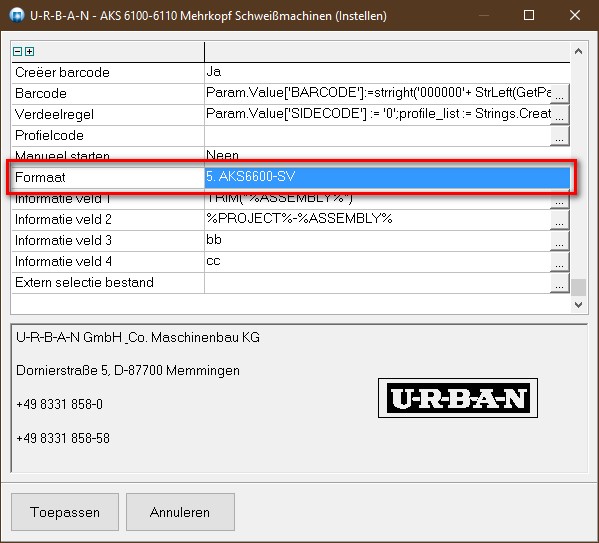

In de start/setup dialoog van de lasmachine werd een extra formaat voorzien om de URBAN AKS6600-SV te sturen.

Setup dialoog


In dit formaat worden breedte en hoogte waarden van de kader en profiel posities niet meer omgewisseld voor een gedraaide kader, maar wordt enkel de waarde van het veld ‘Vorgabedrehung’ van 0 naar 1 gewijzigd.

Jopps.ini

De sectie [AKS6110] in JOPPS.INI kan worden voorzien van een aantal extra parameters om het standaard gedrag te wijzigen van staal voorziening en bewerkingen:

SteelFeed=1 Armierung beim Schweißen manuel einschieben
Operation= Lage der Eck- und Scherenlagerbohrungen


Opmerking

De logica om de code voor de bewerking samen te stellen d.m.v. een analyse van de modelopbouw is momenteel nog niet voorzien!

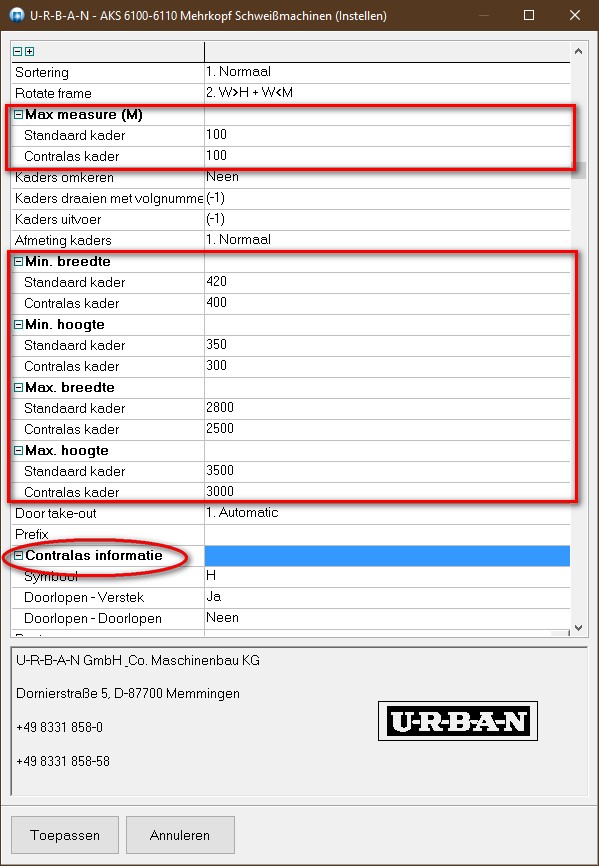

Rotatie regels

Bij het toepassen van de rotatie regels is er voor de afmetingen een onderscheid gemaakt tussen 'Standaard kader' en 'Contralas kader'  (=HVL/RoS):



Het onderscheid tussen een 'standaard' en 'contralas' kader wordt gemaakt op basis van de product code die wordt aangepast om aan te geven dat het om een contralas gaat en voorzien is in de “Contralas informatie” instellingen.

Opmerking

De standaard waarde voor het Vorgabe veld is “0”, wat betekent dat de machine zelf de rotatie logica zal toepassen.
