Samengestelde afwerkingen (3.39 - 3491)


Voortaan is het mogelijk om in een afwerking, naast extra beslag, extra profielen en extra vullingen, ook extra afwerkingen te kunnen koppelen.

De basisgegevens tabel AFWERK werd voorzien van een extra tab om de extra afwerkingen te kunnen koppelen aan de basis afwerking:

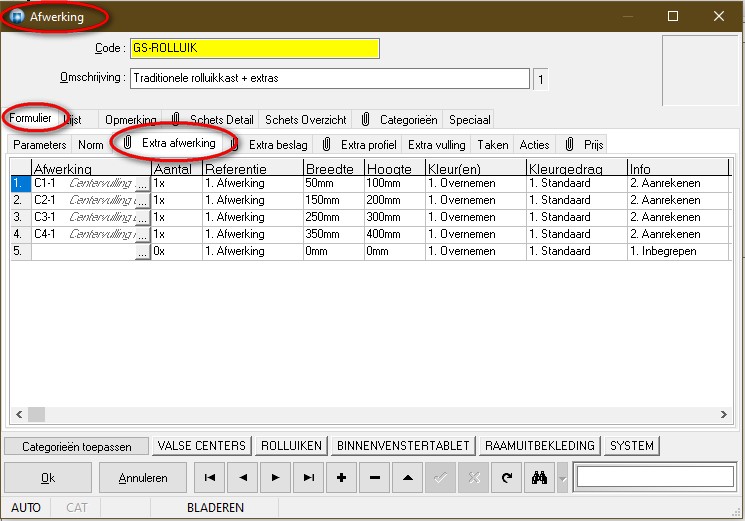

De tab ‘Extra afwerking’ laat de gebruiker toe om tot maximaal 5 extra afwerkingen te definiëren met volgende eigenschappen:

Afwerking afwerking code
Aantal aantal afwerkingen
Referentie referentie correcties
                        1. Afwerking afmeting afwerking waaraan extra afwerking gekoppeld
                          2. Definitie afmeting object waaraan extra afwerking gekoppeld
Breedte         correctie breedte
Hoogte correctie hoogte
Kleur(en) kleur informatie
Kleurgedrag kleur gedrag
Info         prijs informatie
Zijde oriëntatie binnen het geheel
                        1. Geen   niet zichtbaar
                        2. Binnen  zichtbaar binnenzijde
                        3. Buiten   zichtbaar buitenzijde
Routing         routing informatie

Gegevensbeheer

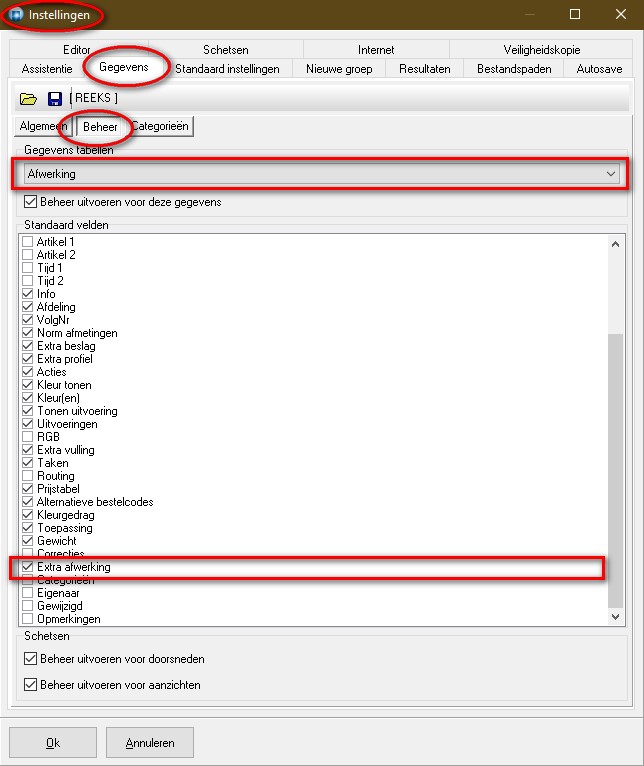

Via ‘Bewerken – Instellingen - Gegevens – Beheer’ kan men ook de 'Extra afwerking' beheren:


Export en Import

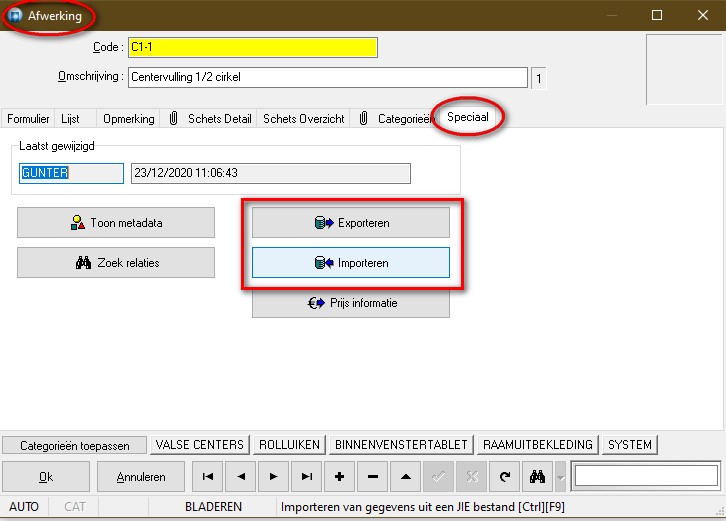

De export en import mogelijkheden van de basisgegevens d.m.v. JIE, JL en JDX formaat werd aangepast:




Taken

Indien er taken gekoppeld zijn aan de afwerking worden de vervangingen nu ook doorgevoerd voor de extra afwerkingen.


Administrator

In de Administrator zijn alle ‘Gegevens – Onderhoud’ functies aangepast om rekening te houden met het extra blob veld bij de afwerkingen, o.a.:

Vervangen en verwijderen sleutelwaarden in alle tabellen
De sleutelwaarden van alle records in een tabel controleren
Exporteer de basisgegevens naar Excel
Importeer de basisgegevens vanuit Excel
Exporteer de basisgegevens naar XML formaat
Importeer de basisgegevens vanuit XML formaat



Berekeningen en rapporten

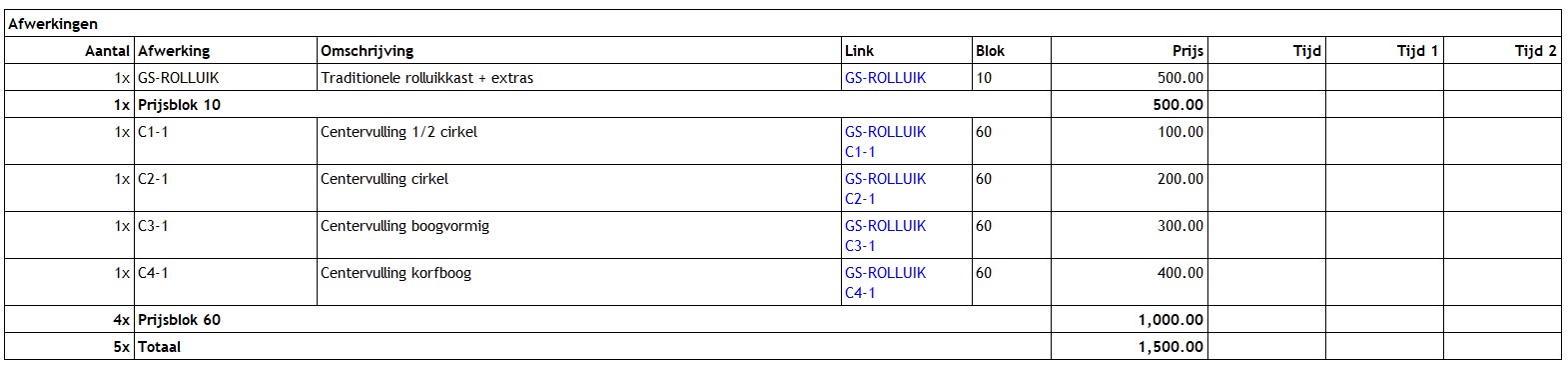

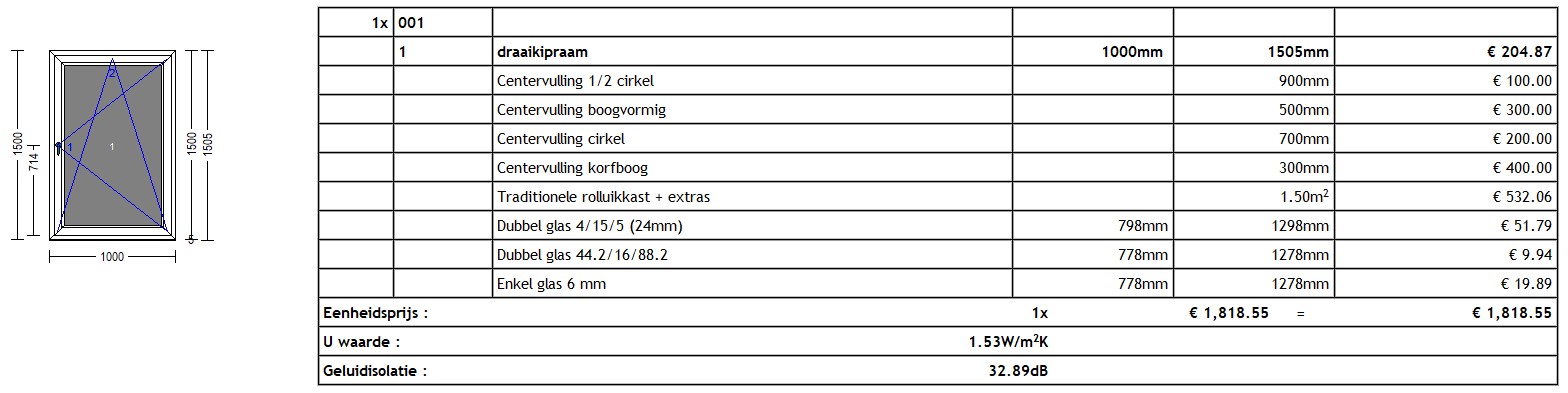

De berekeningen werden aangepast om de extra afwerkingen gekoppeld aan de basis afwerking te calculeren. Onderstaande screenshots geven een voorbeeld van “Calculatie” en “Offerte” rapport voor de vier afwerkingen “C1-1”, “C2-1”, “C3-1” en “C4-1” gekoppeld aan de afwerking “GS-ROLLUIK”:

Calculatie


Offerte




Visualisatie extra gekoppelde afwerkingen

Voor de visualisatie van de extra gekoppelde afwerkingen werd gekozen om de aanzicht tekening van de afwerkingen te tonen in functie van de “Zijde” instelling bij “Extra afwerkingen”, in analogie met extra vullingen gekoppeld aan een vulling (zie ook TOM #2064).

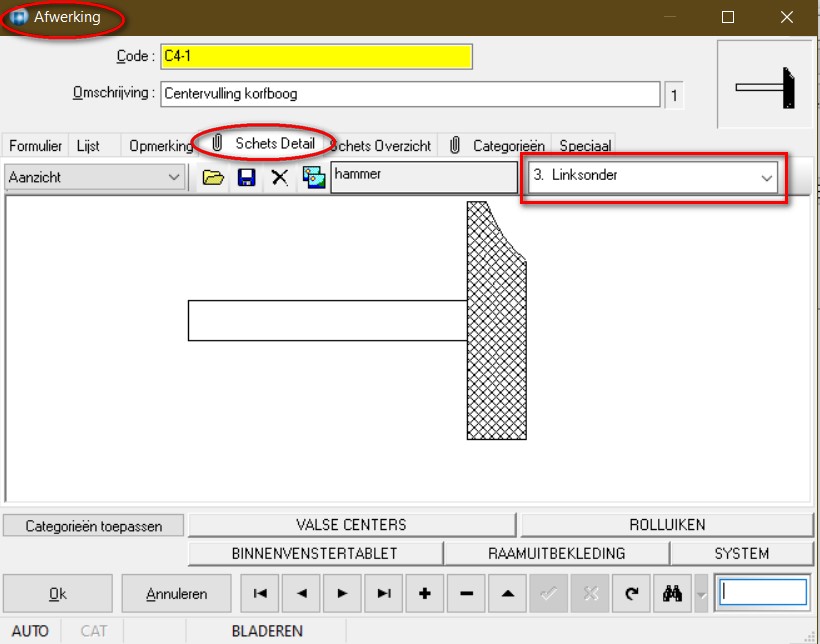

Hiervoor werd de basisgegevens tabel AFWERK voorzien van een extra veld ‘DISPLAYMODE’ om de manier van visualisatie van de aanzicht tekening te kunnen instellen:

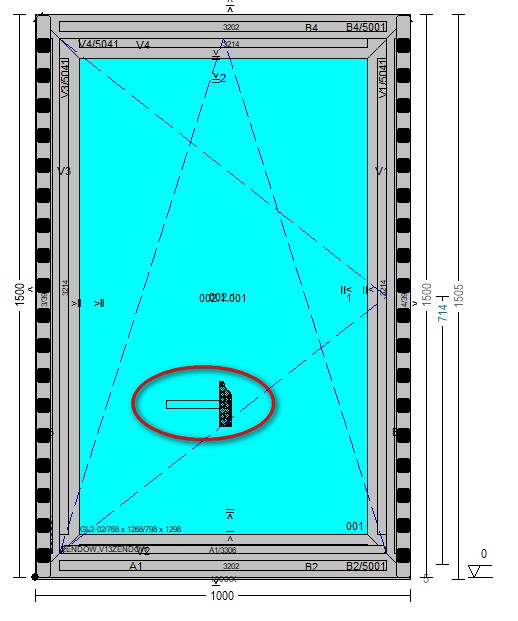

Onderstaande screenshot toont een voorbeeld van de visualisatie van de afwerking “C4-1gekoppeld aan de afwerking “GS-ROLLUIK” op een positie welke 300mm in X en 450mm in Y richting is verschoven t.o.v. de kaderdeel oorsprong:
