Parameters speciale vormen in de part tabel (3.37 P3/P5 ,3.38 - 3407)


Voortaan wordt in de PART tabel informatie bijgehouden over oppervlakte en afmetingen van modellen met speciale vormen.

De resultaten tabel PART werd voorzien van 3 extra velden om de afmetingen van speciale vormen te rapporteren:

Surface3         oppervlakte van de omschreven rechthoek
WidthRect      breedte van de omschreven rechthoek
HeightRect hoogte van de omschreven rechthoek

Als we onderstaande modellen met niet-rechthoekige vormen bekijken:

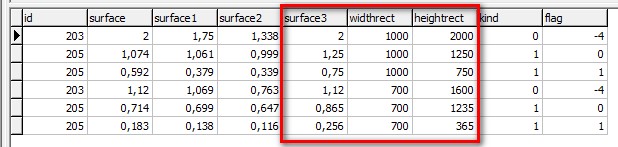

Deze speciale modellen geven de volgende 3 resultaten voor de respectievelijke velden in de PART tabel:

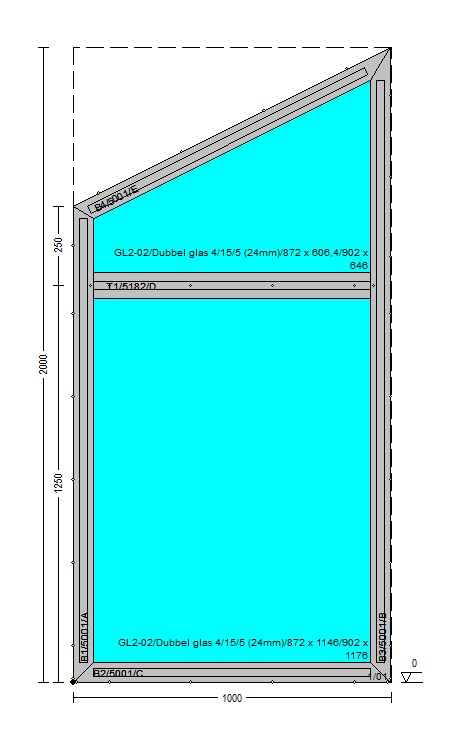

Model raam van 1000 x 2000 met schuine bovenkant:

overmeten oppervlak compleet raam =   1000 x 2000 = 2m2
overmeten oppervlak eerste opening =   1000 x 1250 = 1,25m2
overmeten oppervlak tweede opening = 1000 x   750 = 0,75m2

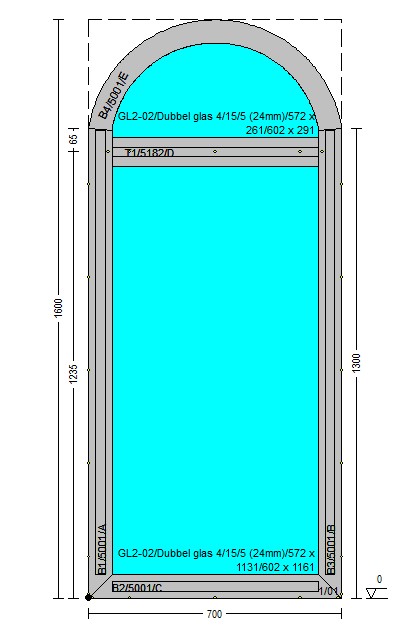

Model raam van 700 x 1600 met ronde bovenkant:

overmeten oppervlak compleet raam =   700 x 1600 = 1,12m2
overmeten oppervlak eerste opening =   700 x 1235 = 0,8645m2
overmeten oppervlak tweede opening = 700 x   365 = 0,2555m2


Het bepalen van de overmeten maten van vleugeldelen en vleugelopeningen.

Als voorbeeld rekenen we onderstaand model met vast glas, een enkele en een dubbele vleugel:




Geeft dit volgende resultaten voor de desbetreffende velden in de PART tabel:




De overmeten afmetingen voor dit raam van 4000x1800 voor de volgende ID's zijn:

203 oppervlak kader deel = 4000 x 1800 = 7,2m2
205 oppervlak vast glas = 750 x 1800 = 1,35m2
207 oppervlak links vleugeldeel dubbele vleugel= 1125 x 1800 = 2,025m2
209 oppervlak links glas dubbele vleugel = 1125 x 1800 = 2,025m2
207 oppervlak rechts vleugeldeel dubbele vleugel= 1125 x 1800 = 2,025m2
209 oppervlak rechts glas dubbele vleugel = 1125 x 1800 = 2,025m2
207 oppervlak vleugeldeel enkele vleugel = 1000 x 1800 = 1,8m2
209 oppervlak glas enkele vleugel = 1000 x 1800 = 1,8m2

Dus afhankelijk van op welk niveau (ID) we ons bevinden zal de waarde van de respectievelijke 3 velden anders zijn.

Noteer dat als men de contouren met Id=205 en ID=209 sommeert (allemaal glas), terug de volledige oppervlakte van het deel krijgt, behalve wanneer:
  • het een schuin raam betreft met een dubbele vleugel
  • er een schuine post in een vleugeldeel is geplaats
  • er een verluchting op stijl aanwezig is

Vanaf JoPPS 3.38 is deze informatie ook beschikbaar in het resultaat XML bestand via de nodes ‘PartData’:

RectSurface overmeten oppervlak
RectWidth overmeten breedte
RectHeight overmeten hoogte
