Eindmaten stijlen en regels tonen en wijzigen (3.37 - 3334) |
|
Voortaan kan men alle maten voor stijlen aanpassen in editor, ook de maat tot aan de buitenzijde rechts of tot de bovenzijde. Momenteel wordt enkel de maat tot aan de stijl gebruikt om te positioneren, de achterste maat staat uitgegrijsd.

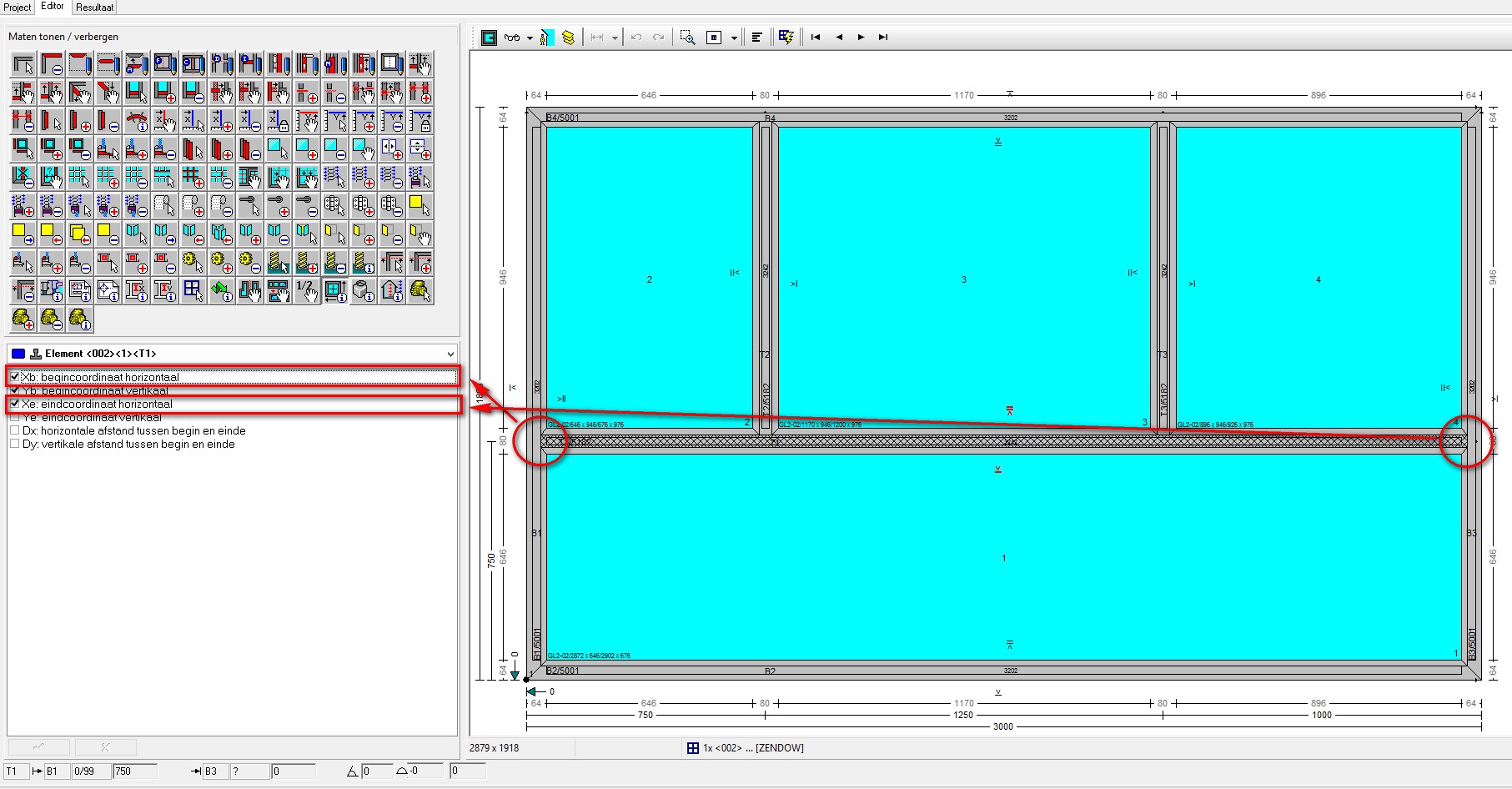

De editorwizards ‘Stijlen toevoegen’ en ‘Regels toevoegen’ zijn aangepast zodat eveneens de eindmaat wordt getoond. Doe als volgt:
- Voor stijlen die vertrekken op een profiel de Xb- en Xe-coördinaat van het desbetreffende profiel mee aan te vinken.
- Voor regels die vertrekken op een profiel de Yb- en Ye-coördinaat van het desbetreffende profiel mee aan te vinken.
Beide coördinaten dienen aangevinkt anders verschijnt de eind maat niet meer indien je van binnenzicht naar buitenzicht wisselt of omgekeerd.

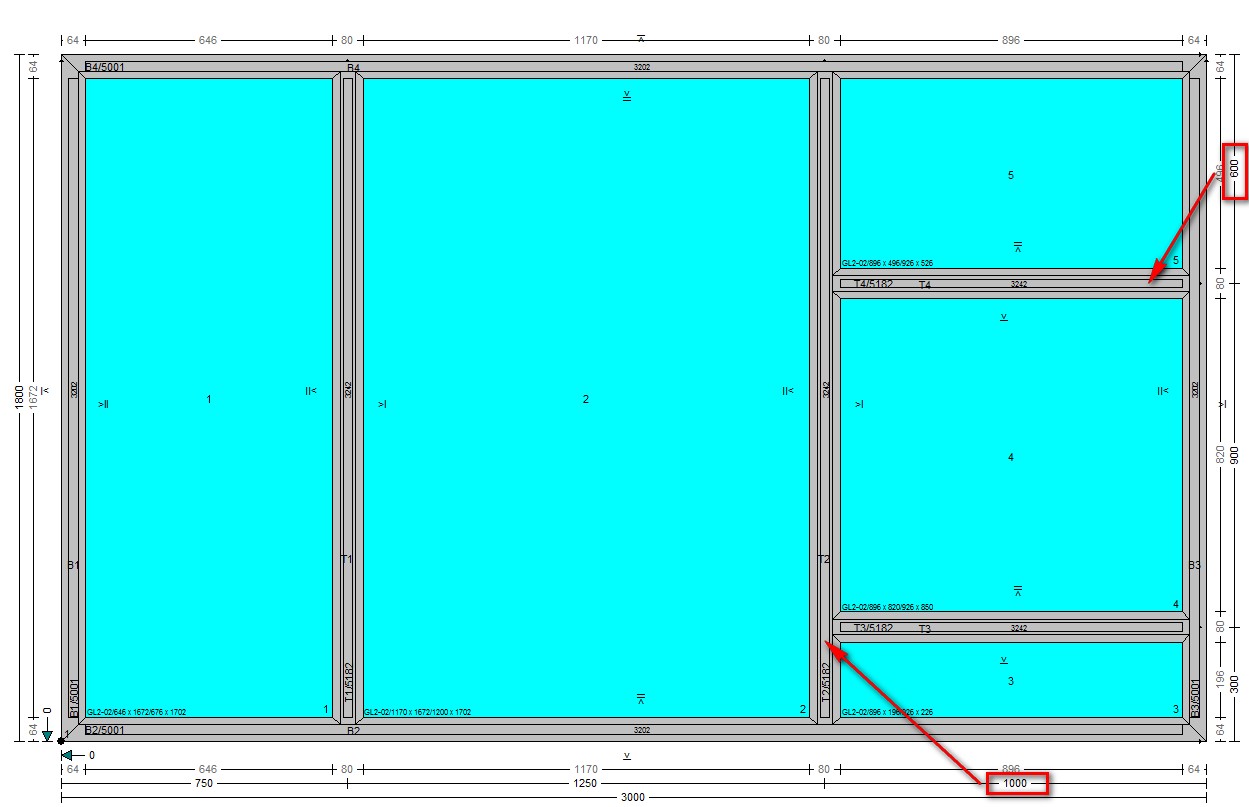

Logica voor de bemating van de schets is aangepast voor de extra eindmaten:
- Deze eindmaten worden nu niet alleen gevisualiseerd maar de gebruiker kan ze voortaan ook selecteren.
- Voor de referentie van een eindmaat wordt naar het ‘eerste’ of ‘laatste’ profiel dat vertrekt of toekomt gezocht om hier de gewenste correctie op toe te passen.
|
