Voortaan kan men op een eenvoudige manier de positie (x,y) van het raam wijzigen in de editor.

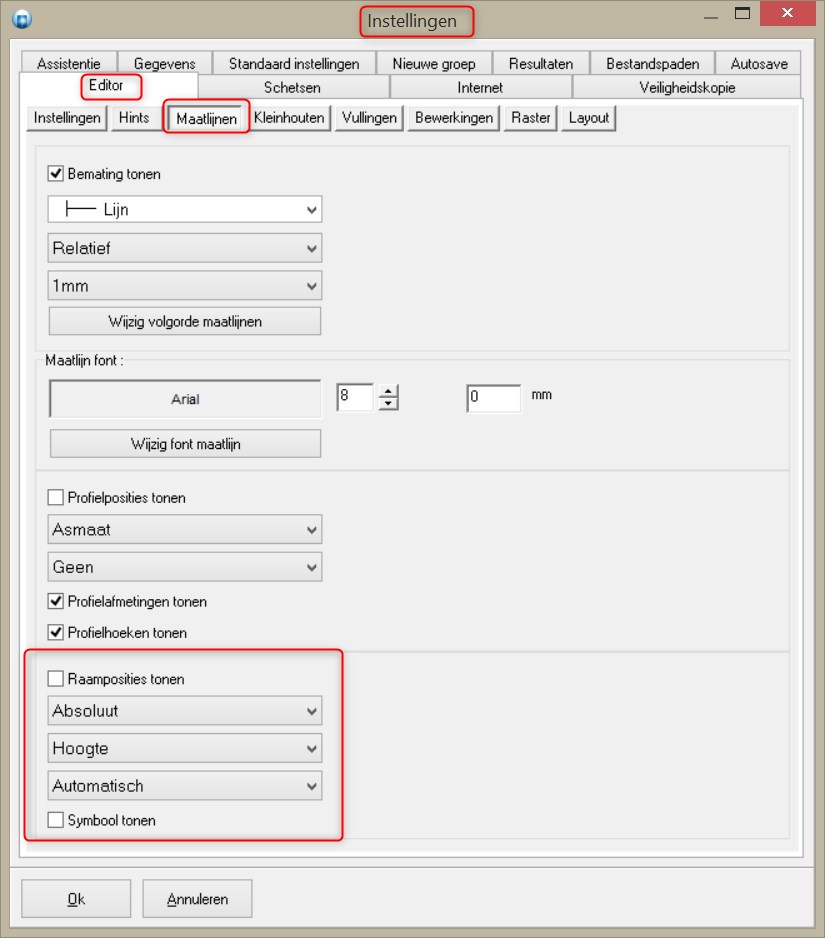

Via de instelling ‘Raamposities tonen’ en drop-down menu's in ‘Bewerken – Instellingen - Editor – Maatlijnen’ kan de gebruiker bepalen of hij de posities van de delen, hoogte en/of breedte, in de editor wil tonen en wijzigen:

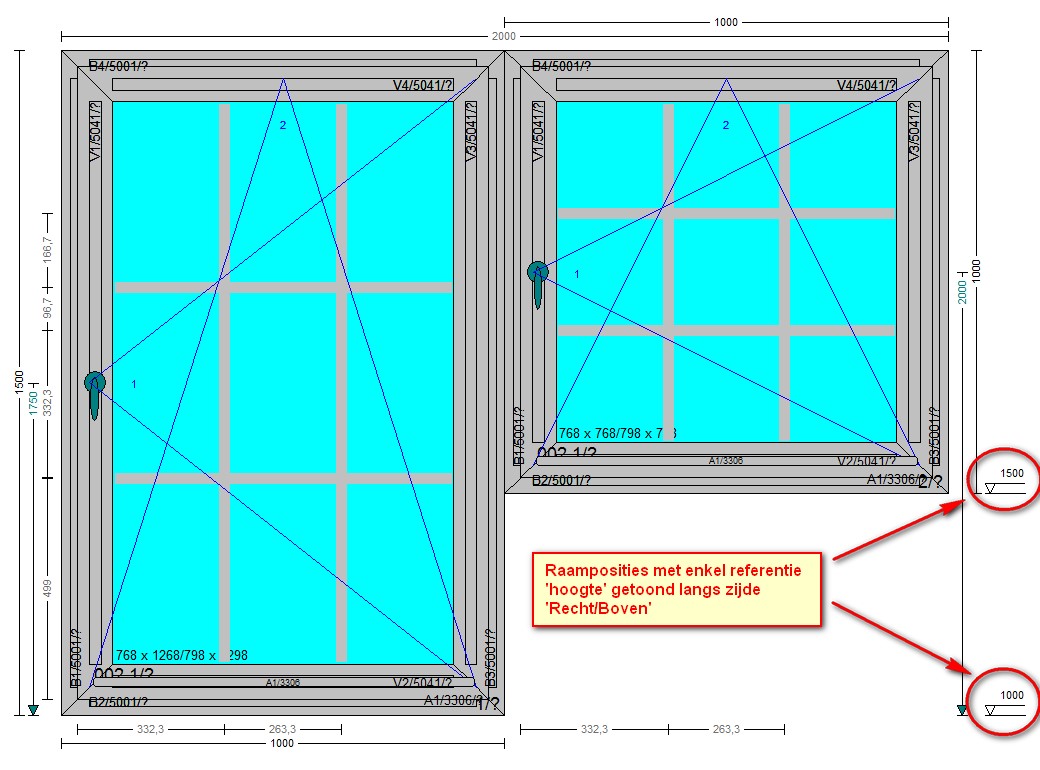

Onderstaande screenshot toont de postite van de groep (1000mm) en de absolute positie (1500mm) van het linkse deel:
Bovendien kan men zelf kiezen welke posities men wil tonen en waar hij die wil tonen aan de hand van de instellingen in het drop-down menu onder de keuze 'Raampoitsies tonen':
Referentie raamposities ‘Beide’, ‘Hoogte’ of ‘Breedte’
Zijde voor raamposities ‘Automatisch’, ‘Rechts/Boven’ of ‘Links/Onder’
Symbool tonen indien niet aangevinkt zal enkel maatlijn verschijnen

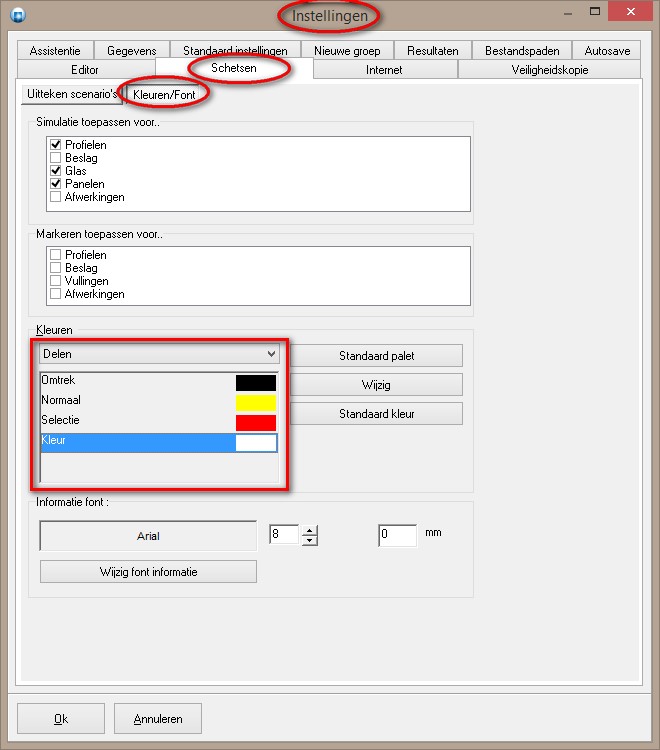

De kleur van de symbolen om de krukpositie of raampositie aan te duiden kunnen respectievelijk gewijzigd worden via de eigenschap ‘Kleur’ in de rubrieken ‘Beslag’ en ‘Delen’ in ‘Bewerken – Instellingen – Schetsen – Kleuren/Font’:

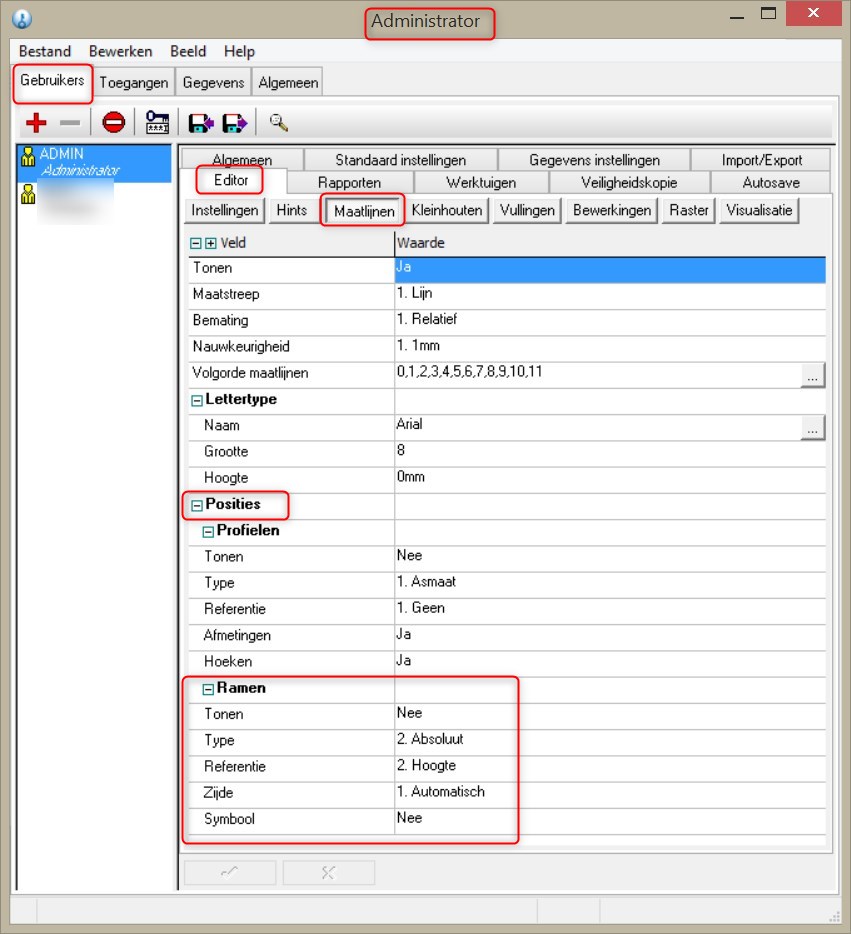

De instellingen voor het tonen van de raamposities kan men aanpassen via ‘Gebruikers – Editor – Maatlijnen’ in de ‘Administrator’ :

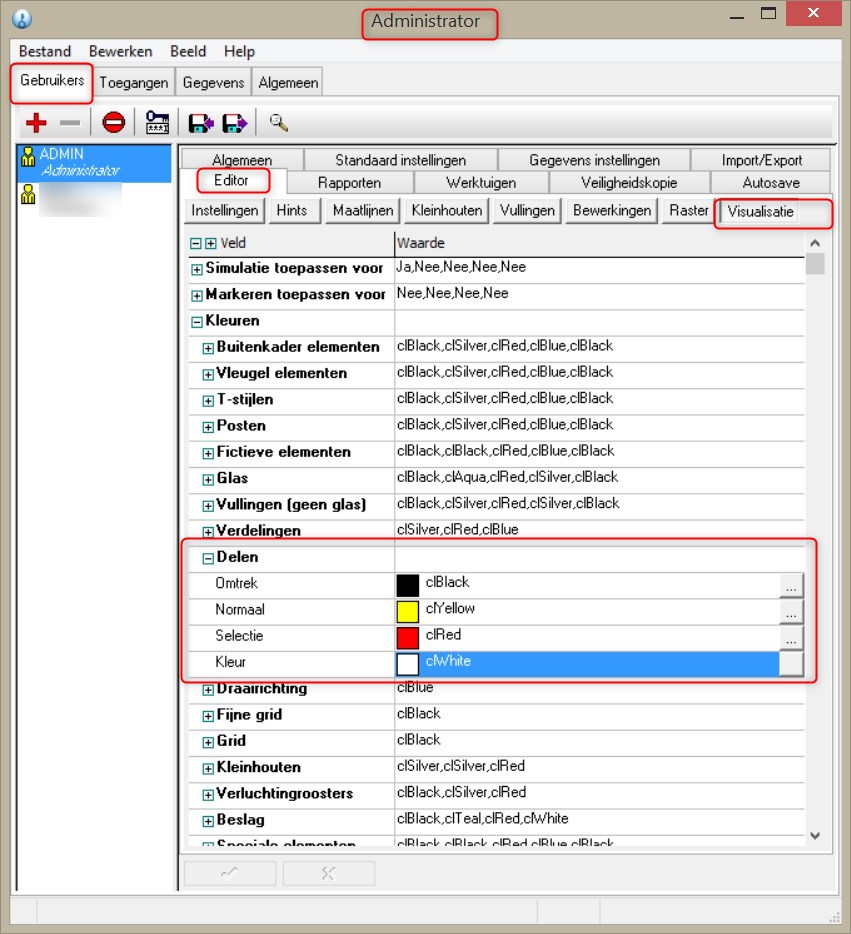

De kleur van de symbolen kan men ook aanpassen via de JoPPS Administrator bij ‘Gebruikers – Editor – Visualisatie’

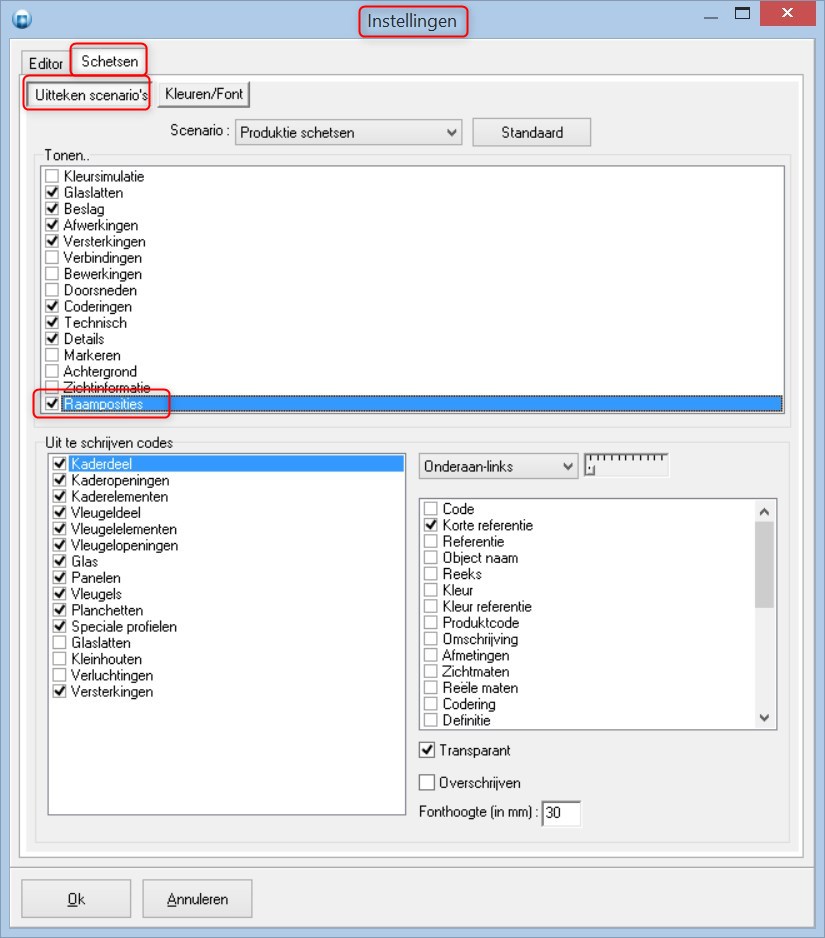

Indien deze posities ook gewenst zijn op resultaat schetsen kan dit ingesteld worden via de optie ‘Raamposities’ van het desbetreffende ‘Uitteken scenario’ in ‘Bewerken – Instellingen – Schetsen’:
De instelling ‘Raamposities’ kan ook via ‘Toegangen – Editor – Scenario's’ in de ‘Administrator’ aangepast worden.

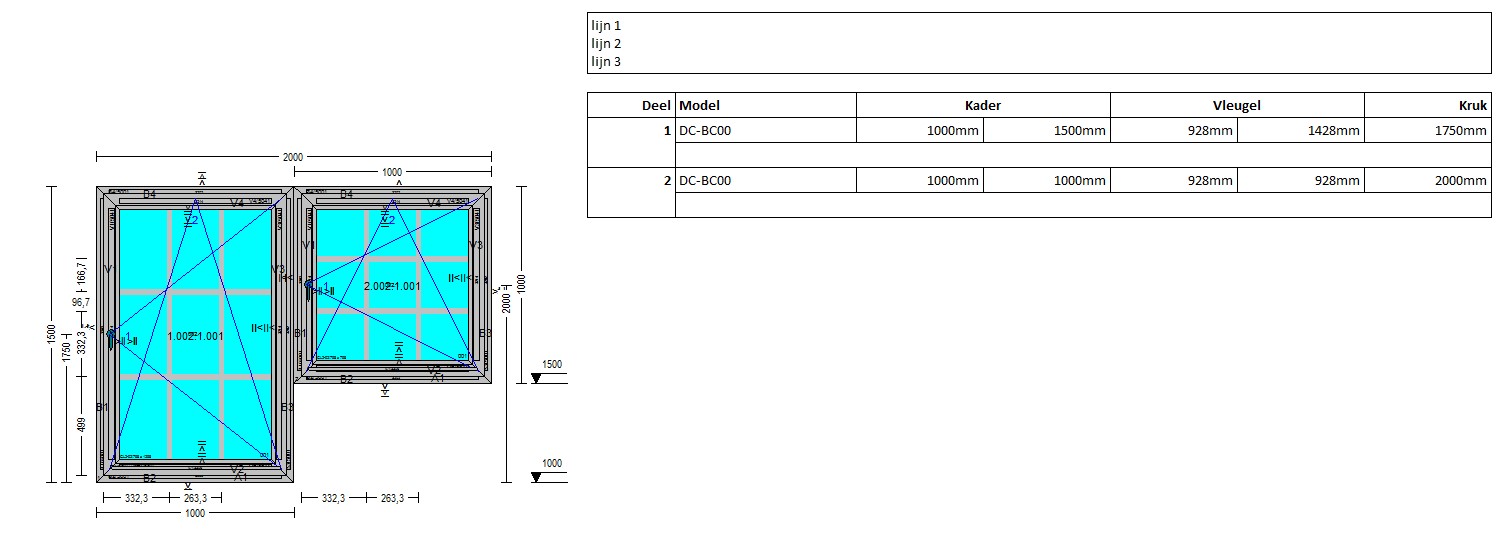

Onderstaande screenshot toont een voorbeeld van een schets op het 'Groep per blad' rapport:
Vanaf JoPPS 3.37 P1 worden de raam posities weggeschreven in de PART tabel voor rapportering en voorizen in de XML export.
Raam posities in PART tabel voorzien voor rapportering:
DB_PART_ALTITUDE raam positie in de hoogte
DSP_PART_ALTITUDE raam positie in de hoogte
DB_PART_DISPLACE raam positie in de breedte
DSP_PART_DISPLACE raam positie in de breedte
Raam posities en krukhoogte in XML voorzien op niveau ‘PartOrder’ en ‘PartData’:
Handle krukhoogte indien vleugeldeel
Displace breedte positie indien kaderdeel
Altitude hoogte positie indien kaderdeel
