Extra parameters voor staal
Indien de machine gebruikt wordt voor het zagen van het staal kan men voortaan extra parameters opgeven in de informatie velden omdat er extra informatie verwacht betreffende het staal:
- code van het profiel waarin het staal komt
- kleur van het profiel waarin het staal komt
- kar en vak van profiel waarin het staal komt
- volgnummer van het profiel waarin het staal komt
- totaal aantal voor het betreffend nummer (x van y) ?

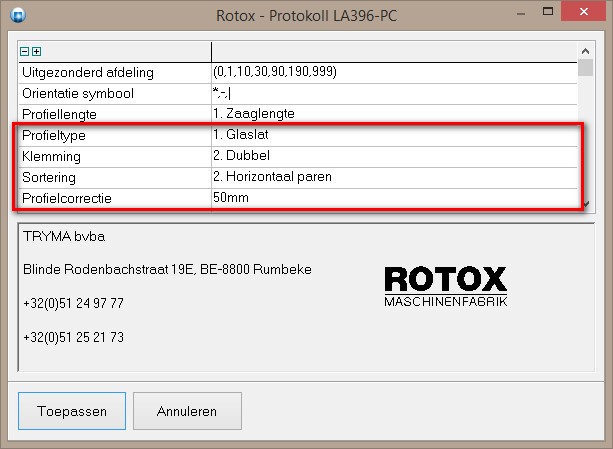

De instellingen dialoog werd voorzien van de extra parameters om aan te geven waarvoor en hoe de lengteaanslag gebruikt zal worden:
- Profieltype:
- 1. Glaslat glaslat informatie
- 2. Staal staal met bijhorende PVC informatie
- Klemming:
- 1. Enkel enkele aanslag voor glaslatten
- 2. Dubbel dubbele aanslag voor glaslatten
- Sortering:
- 1. Normaal sortering volgens optimalisatie
- 2. Horizontaal paren horizontale en verticale glaslat per opening
- 3. Verticaal paren verticale en horizontale glaslat per opening
- Profielcorrectie:
- Profielcorrectie wordt gebruikt om de lengte van de glaslatten te verlengen met een vaste waarde indien ze niet onder 45° worden gezaagd.
Informatie velden
Bepaalde velden die naar het machinebestand worden gestuurd kunnen aangepast worden d.m.v. het specifiëren van parameters voor ‘Informatie veld ...’.

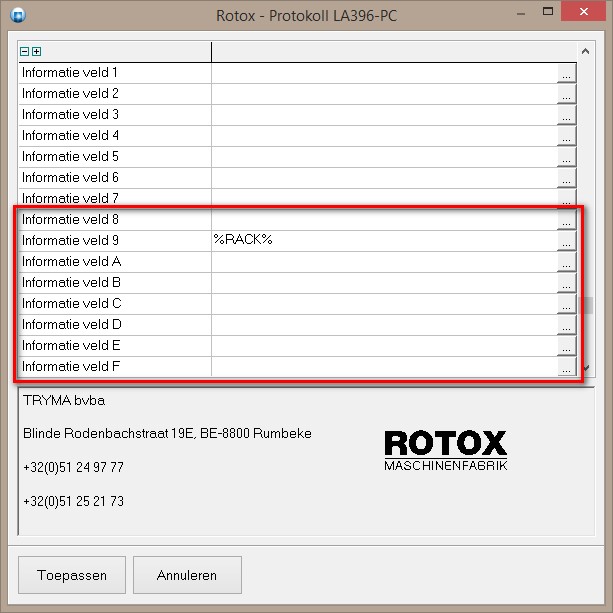

Er zijn 8 extra informatie velden voor de nieuwe glaslat en staal formaten:
Informatie veld 8 barcode informatie
Informatie veld 9 wagennummerinformatie
Informatie veld A totaal aantal profielen/glaslatten
Informatie veld B aantal profielen/glaslatten eerste aanslag
Informatie veld C aantal profielen/glaslatten tweede aanslag
Informatie veld D nog niet toegekend
Informatie veld E nog niet toegekend
Informatie veld F nog niet toegekend
De lijst van de extra of qua inhoud gewijzigde parameters indien de lengteaanslag als staalzaag wordt gebruikt:
%PRODUCT% (product code staal)
%PROFILE% (product code PVC profiel)
%FINFISH% (uitvoering code staal)
%COLOR% (uitvoering code PVC profiel)
%RACKID% (kar/vak informatie PVC profiel)
%CARRIER% (kar informatie PVC profiel)
%CABINX% (vak informatie PVC profiel)
%CABINY% (vak informatie PVC profiel)
%PROFID% (volgnummer PVC profiel)

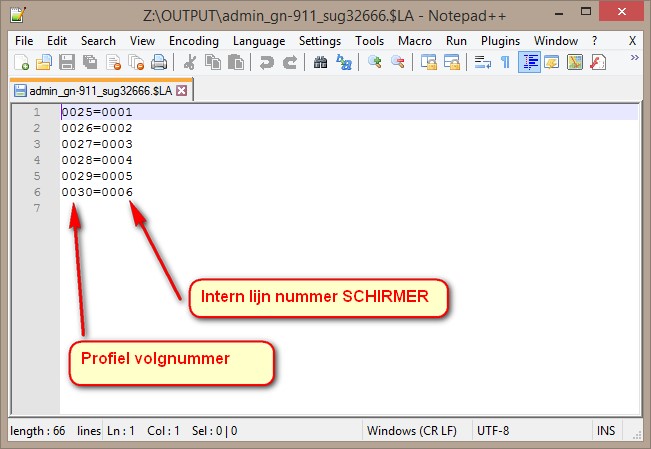

Voortaan wordt op de SCHIRMER een extra bestand met extensie ‘§LA’ aangemaakt waarin de relatie wordt bijgehouden tussen het interne lijn nummer van de sturing en het globaal profiel volgnummer:
Dit bestand wordt enkel aangemaakt wanneer op de SCHIRMER voor de profiel nummering het interne lijn nummer werd gekozen:
Indien dit bestand door de SCHIRMER is aangemaakt zal bij het aanmaken van het zaagbestand voor de LA396 het corresponderende lijn nummer opgepikt worden voor de %PROFID% parameter.

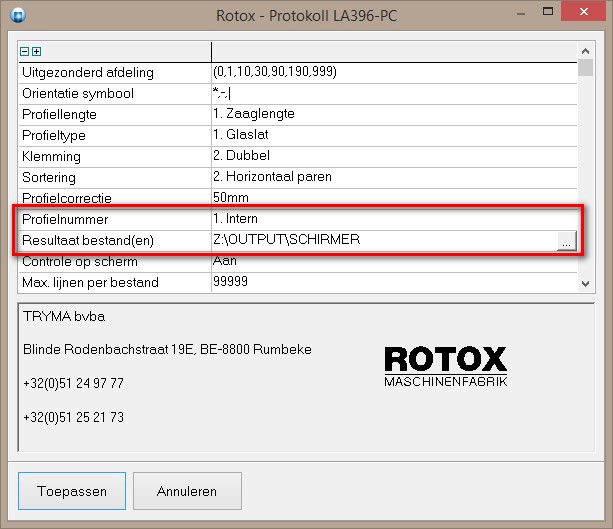

De instellingen dialoog werd hiervoor voorzien van extra parameters:
- Profielnummer:
- geeft aan of het intern profiel nummer mag gebruikt worden of er dient gezocht te worden in het lijn nummer bestand van de SCHIRMER
- Resultaat bestand(en):
- folder waar het desbetreffende lijn nummer bestand van de SCHIRMER is gegenereerd

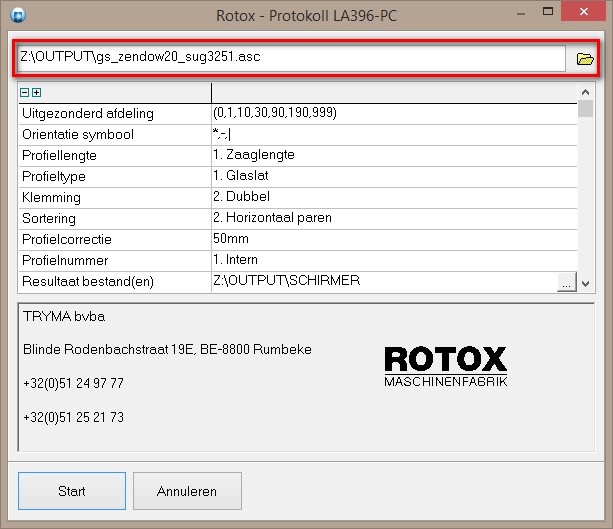

De dialoog laat voortaan ook toe om de bestandsnaam te kiezen, standaard is de extensie van het machine bestand ASC.
De gebruiker kan dit wijzigen, bijvoorbeeld naar GLA, de volgende keer dat de dialoog wordt opgeroepen zal de voorgestelde bestandsnaam de laatst gekozen extensie krijgen:
Wanneer de glaslatten per 2 moeten verzaagd worden, horizontale en verticale samen, kan men volgende extra informatie opvragen:
%LENGTH2% = lengte tweede glaslat
%LABS2% = zaaglengte tweede glaslat
%LMAX2% = max. lengte tweede glaslat
%LMIN2% = min. lengte tweede glaslat
%ANGLEB2% = begin zaaghoek tweede glaslat
%ANGLEE2% = eind zaaghoek tweede glaslat
%POSINFO% = positie informatie glaslat paar
%PROFCNT% = totaal aantal profielen/glaslatten
%PROFCNT1% = aantal profielen/glaslatten eerste aanslag
%PROFCNT2% = aantal profielen/glaslatten tweede aanslag
%BARCODE% = nog niet voorzien
- Beperking betreffende logica voor samen nemen glaslatten: momenteel enkel indien de 2 horizontale en de 2 verticale een gelijke lengte hebben in dezelfde opening, in alle andere gevallen altijd apart.
- Sortering: indien niet volgens optimalisatie wordt er eerst geselecteerd op glaslat code en uitvoering, vervolgens per opening en lengte.
|
