Generieke zaagsturing TSCUT volgens formaat TSMC zonder MCMAN.

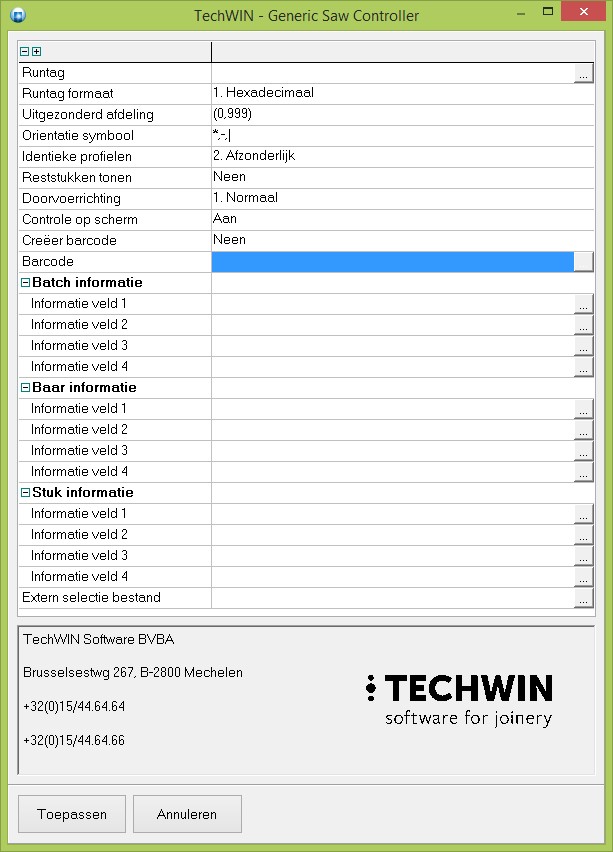

In de instellingen en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien:
runtag override
runtag type (hexadecimaal/decimaal)
enkel profielen van afdelingen
orientatie symbool (*, -, |)
identieke profielen groeperen (enkel indien geen barcode)
inclusief reststukken (ja/nee)
profiel doorvoerrichting (normaal/omgekeerd)
controle op scherm (aan/uit)
barcode aanmaken (ja/neen)
personalisatie barcode via script
personalisatie job informatie
inhoud veld 1 (extra job informatie lijn 1)
inhoud veld 2 (extra job informatie lijn 2)
inhoud veld 3 (extra job informatie lijn 3)
inhoud veld 4 (extra job informatie lijn 4)
personalisatie baar informatie
inhoud veld 1 (extra baar informatie lijn 1)
inhoud veld 2 (extra baar informatie lijn 2)
inhoud veld 3 (extra baar informatie lijn 3)
inhoud veld 4 (extra baar informatie lijn 4)
personalisatie stuk informatie
inhoud veld 1 (extra stuk informatie lijn 1)
inhoud veld 2 (extra stuk informatie lijn 2)
inhoud veld 3 (extra stuk informatie lijn 3)
inhoud veld 4 (extra stuk informatie lijn 4)
extern selectie bestand
Informatie velden
Voor elke informatie regel kan tekst in combinatie met vooraf gedefinieerde parameters en standaard script functies gebruikt worden om de beoogde informatie te genereren.
Beschikbare parameters voor JOB informatie:
%JOB% (job referentie)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%FEED% (doorvoerrichting)
Beschikbare parameters voor BAR informatie:
%SYSTEM% (reeks)
%PROFILE% (profiel)
%PRODUCT% (product)
%PROFILEDESC% (profiel omschrijving)
%FINISH% (uitvoering)
%FINISHDESC% (uitvoering omschrijving)
%LENGTH% (profiel lengte)
%THICKNESS% (profiel dikte)
%WIDTH% (profiel breedte)
%SUPPLIER% (profiel leverancier)
%BATCH% (batch referentie)
Beschikbare parameters voor CUT informatie:
%CUSTOMER% (klant code)
%CUSTOMERDESC% (klant omschrijving)
%BATCH% (batch referentie)
%TOKEN% (project token)
%PROJECT% (project code)
%PROJECTDESC% (project omschrijving)
%ASSEMBLY% (groep code)
%ASSEMBLYDESC% (groep omschrijving)
%FRAME% (kaderdeel code)
%FRAMEOPENING% (kaderopening code)
%VENT% (vleugeldeel code)
%VENTOPENING% (vleugelopening code)
%SYSTEM% (reeks)
%PROFILE% (profiel)
%PROFILEDESC% (profiel omschrijving)
%LOPT% (profiel lengte)
%LABS% (zaaglengte)
%LMAX% (stuklengte)
%LMIN% (binnen lengte)
%ANGLEB% (zaaghoek begin)
%ANGLEE% (zaaghoek einde)
%PROFILENO% (profiel nummer)
%FRAMENO% (kader nummer)
%POSITION% (positie profiel)
%ORIENTATION% (oriëntatie profiel)
%CARRIER% (kar referentie)
%CABIN% (vak referentie)
%RACK% (profiel locatie)
%STEELCODE% (staal code)
%STEELDESC% (staal omschrijving)
%STEELLENGTH% (staal lengte)
JOPPS.INI
De positie en/of oriëntatie van een profiel in een raam kan gespecifieerd worden d.m.v. symbolen welke aanpasbaar zijn in JOPPS.INI sectie [TSCUT] samen met de standaard extensie voor het output bestand:
[TSCUT]
FileExtension=cut (standaard bestand extensie)
PosSymbols=*,H,V,ON,BO,LI,RE (standaard positie symbolen)
* = profiel schuin
H = profiel horizontaal
V = profiel vertikaal
ON = profiel onderaan
BO = profiel bovenaan
LI = profiel links
RE = profiel rechts
Barcode
De gebruiker kan de standaard barcode (= runtag hexadecimaal 4 karakters + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters:
CUTCNT (profiel nummer, globaal)
LINECNT (doorlopend lijn nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer)
BATCH (batch referentie)
TOKEN (project token)
PROJECT (project code)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Voorbeeld van een script om een barcode samen te stellen:
Param.Value['BARCODE'] := strright('00000000' + Param.Value['BATCHCNT'],8) + strright('00000000' + Param.Value['TOKEN'],8);
