Voortaan is het mogelijk om een uniek kader/vleugel codering te tonen op de schetsen.
Daarom is er extra functionaliteit toegevoegd om kaders, vleugels en openingen te hernummeren.

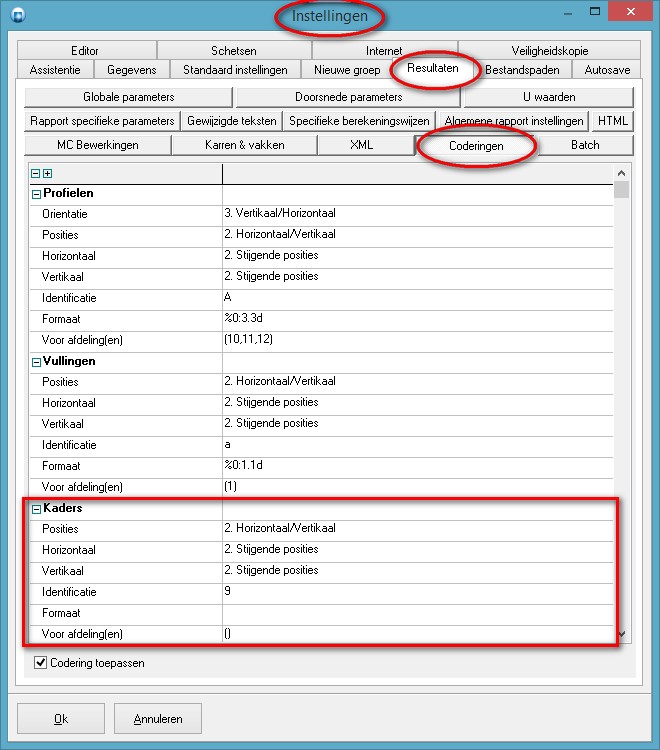

Bij “Bewerken – Instellingen – Resultaten” de rubriek “Coderingen” voorzien van extra parameters voor de nummering van kaders en/of vleugels:
Nummering parameters kaders:
- Posities (sortering posities kaders)
1. Geen voorkeur
2. Horizontaal/Verticaal
3. Verticaal/Horizontaal
- Horizontaal (sortering X coördinaten, horizontaal)
1. Geen voorkeur
2. Stijgende waarden
3. Dalende waarden
- Verticaal (sortering Y-coördinaten, verticaal)
1. Geen voorkeur
2. Stijgende waarden
3. Dalende waarden
- Formaat (formattering nummering)
- Voor afdeling(en) (enkel voor kaders met afdeling)

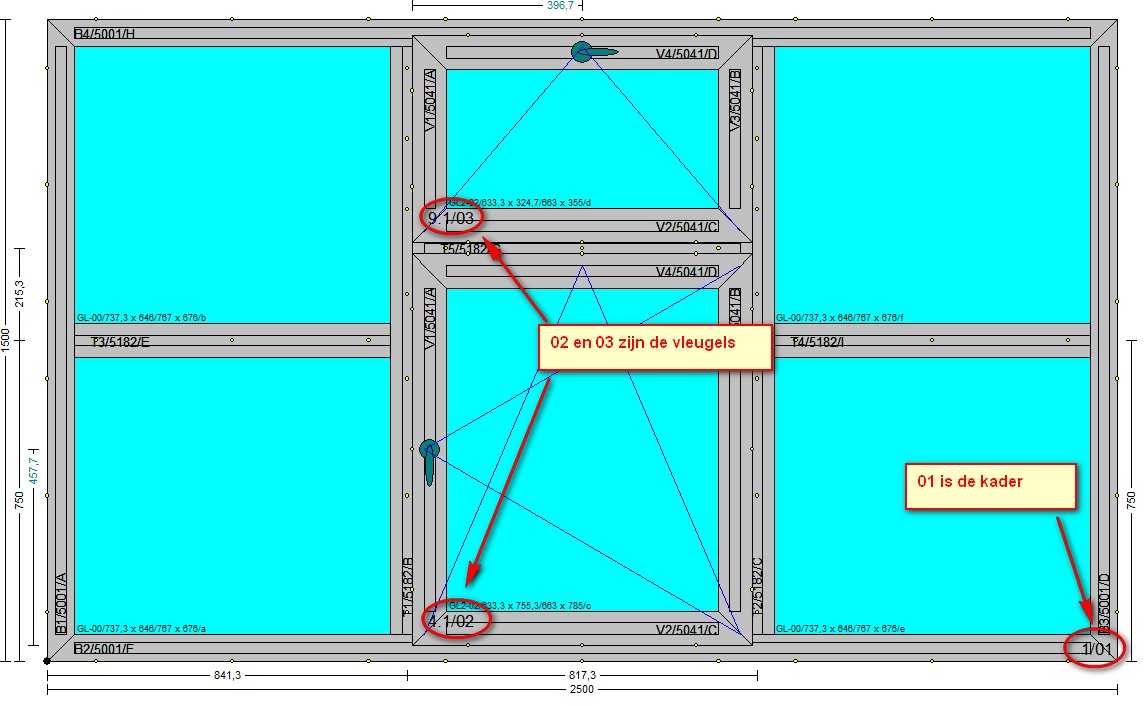

Onderstaande screenshot toont een voorbeeld van de kader en vleugel nummering:
De PART tabel was reeds uitgebreid met deze informatie d.m.v. het extra veld “TAG”:
PART tabel - %DB_PART_TAG%, %DSP_PART_TAG%
De XML interface werd eveneens voorzien van deze informatie, namelijk de “BatchInfo” werd uitgebreid met de eigenschap “Tag”. Deze informatie is voorzien voor:
PartData - kader/vleugel gegevens
ProfileListItem - profiel gegevens
FillingListItem - vulling gegevens
BarCodeInfo - barcode (extra parameter “TAGID” in script)

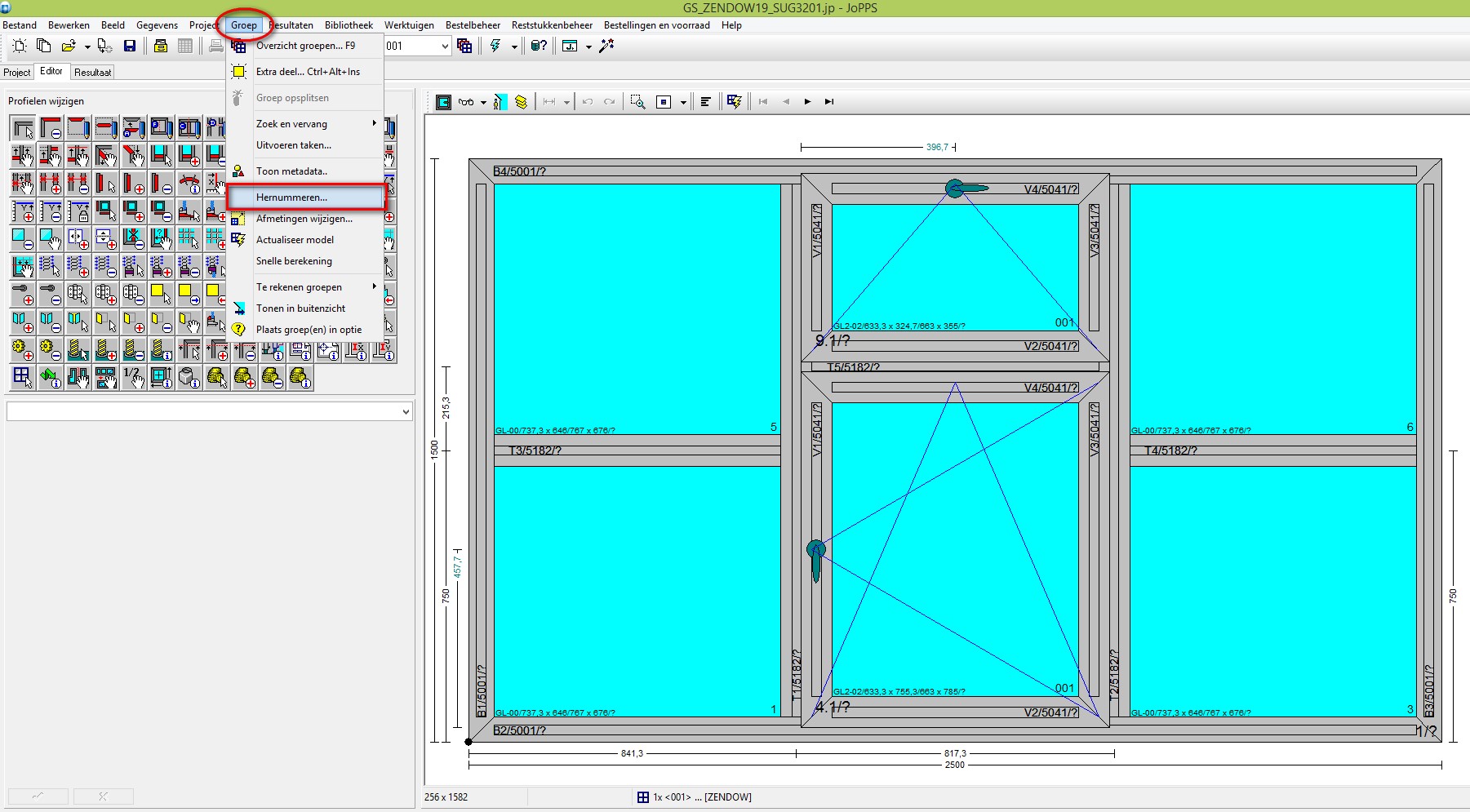

Via de nieuwe menu optie ‘Groep - Hernummeren..’ is het mogelijk om een doorlopende nummering te genereren van kaders, vleugels en openingen vertrekkende vanaf ‘1’:
- kader delen worden doorlopend genummerd binnen de groep
- kader openingen worden doorlopend genummerd binnen het kader deel
- vleugel delen worden doorlopend genummerd binnen de kader opening
- vleugel openingen worden doorlopend genummerd binnen het vleugel deel
Dezelfde functionaliteit is beschikbaar langs de script functie ‘RECODE’:
RECODE(oAtom[, bVerbose) : bReturn
oAtom (object vanaf waar hernummeren start, groep of lager)
bVerbose (optionele parameter om dialoog te tonen)
bReturn (TRUE indien hernummering, FALSE indien niet)
