Protocol RAPID GLF (3.35 - 3142)


Nieuw protocol voor glaslat zaagsturing RAPID GLF formaat.

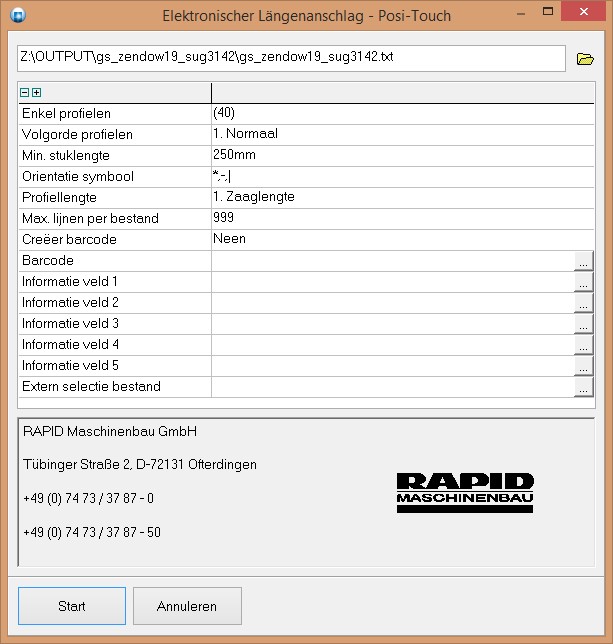

In de instellingen en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien:



enkel profielen van afdelingen
volgorde profielen volgens zaaglengte (normaal, omgekeerd)
minimum stuk lengte
orientatie symbool (*, -, |)
profiellengte (zaaglengte, lengte of binnenlengte)
maximum aantal lijnen per bestand
barcode aanmaken (ja/neen)
personalisatie barcode via script
personalisatie veld informatie
inhoud veld 1 (Auftragtyp)
inhoud veld 2 (Auftragsnummer)
inhoud veld 3 (Positionsnummer)
inhoud veld 4 (Bezeichnung)
inhoud veld 5 (Zusatzinformation)
extern selectie bestand (QRF bestand)

Informatie velden

Indien in de ‘Informatie velden’ niets is gedefinieerd zal de standaard informatie getoond worden. De standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

%JOBREF% (job naam)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%PROJECTREF% (project naam)
%PROJECTDESC% (project omschrijving)
%ASSEMBLYREF% (groep code)
%FRAMEREF% (kaderdeel code)
%FRAMEOPEN% (kaderopening code)
%VENTREF% (vleugeldeel code)
%VENTOPEN% (vleugelopening code
%LABS% (zaaglengte)
%LMAX% (lengte)
%LMIN% (binnenlengte)
%LUSE%  (min. restlengte)
%LCUT% (zaagverlies)
%LENGTH% (profiellengte)
%PROFILE% (profiel code)
%SYSTEM% (reeks code)
%PRODUCT% (product code)
%ORDERCODE% (bestelcode)
%PROFILEDESC% (profiel omschrijving)
%FINFISH% (uitvoering)
%FINISSHDESC% (uitvoering omschrijving)
%CARRIER% (kar)
%CABIN% (vak)
%RACK% (kar/vak positie (volgens kar/vak regels)
%RACKX% (vak positie X (volgens kar/vak regels)
%RACKY% (vak positie   (volgens kar/vak regels)
%BCNT% (intern baar nummer)
%LCNT% (intern lijn nummer)
%PROFILENO% (profiel nummer)
%FRAMENO% (kader nummer)
%ORIENTATION% (richting (schuin/horizontaal/verticaal)
%POSITION% (positie (links/rechts/onder/boven/horizontaal/verticaal/…)
%DELIVERYWEEK% (levertermijn)
%CUSTOMERREF% (klant code)
%CUSTOMERDESC% (klant naam)
%DELIVERYWEEK% (leverdatum)
%DIRSYMBOL% (orientatie symbool)
%POSSYMBOL% (positie symbool)
%BARCODE% (barcode)

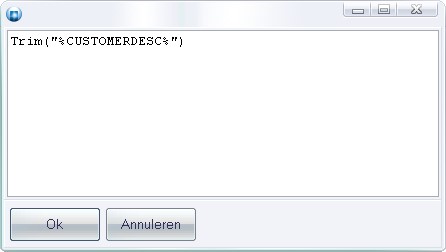

Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formatteren :


JOPPS.INI

Instellingen mogelijk via een extra sectie [AGS] in JOPPS.INI zijn :

[GLF]
MakeDirectory=1 subfolder creëren activeren
  FileExtension=txt standaard bestand extensie

  SymbolL=G symbool links (=Gauche)

  SymbolR=D symbool rechts (=Droite)

  SymbolU=H symbool boven (=Haute)

  SymbolD=B symbool onder (=Bas)
  Symbol H=-- symbool horizontaal
  SymbolV=| symbool vertikaal
  SymbolS=/ symbool schuin
  SwapLR=0 links/rechts omwisselen
   FrameDesc=K kader symbool
  VentDesc=V vleugel symbool
  DblCutDesc=* indicatie dubbel verzagen
Supplier= overrulen leveranciers code (nog niet beschikbaar)

Barcode

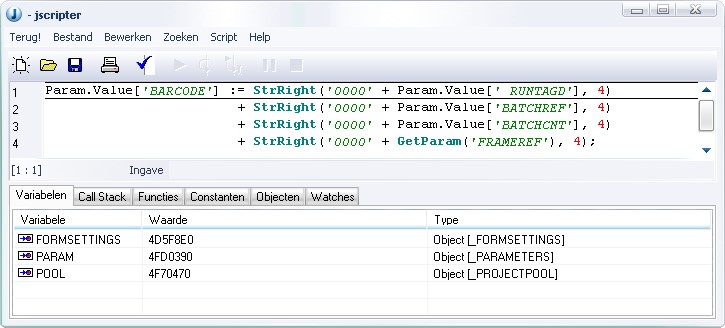

Men kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters:

CUTCNT (profiel nummer, globaal)
MOPCNT (aantal bewerkingen op profiel)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer (bewerkingen)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
