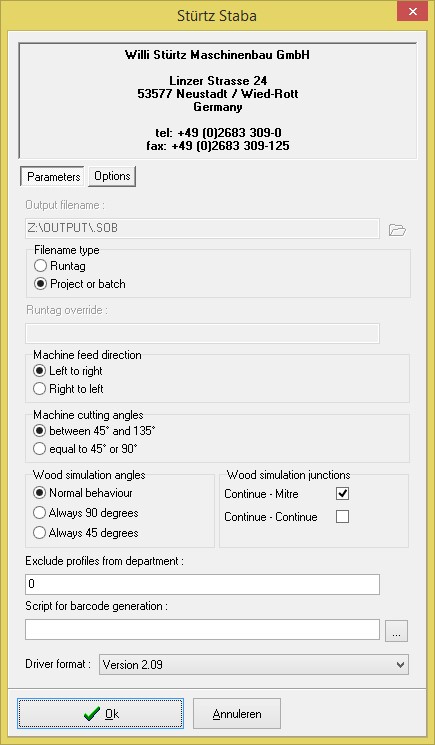

In de setup dialoog van de machinesturing zijn volgende ‘Parameters’ en ‘Opties’ instelbaar met de volgende waarden:
Filename type (Runtag, project of batch)
RUNTAG override (runtag overschrijven?)
Machine feed direction (invoerrichting profielen)
Machine cutting angles (beperking/gedrag zaaghoeken)
Wood simulation angles (gedrag zaaghoeken bij houtlook verbinding)
Wood simulation junctions (welk type verbinding als houtlook behandelen)
Exclude profiles from department (afdeling filter uit te sluiten profielen)
Script for barcode generation (script voor barcode generatie)
Driver format (versie formaat machinebestand)

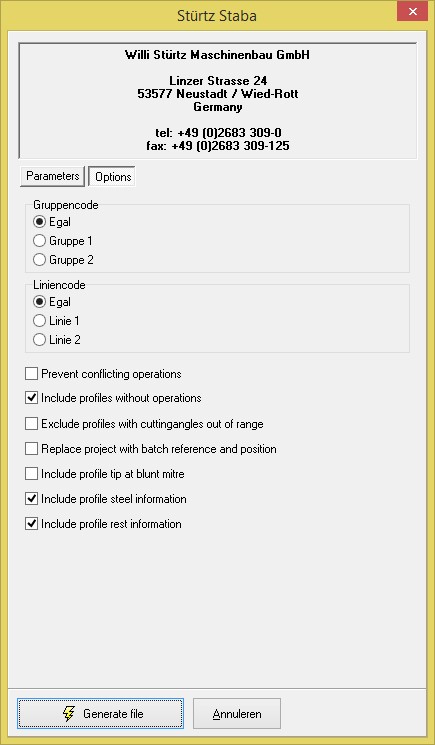

Gruppencode (machine identificatie, meerdere machines)
Liniencode (lijn identificatie, meerdere lijnen per machine)
Prevent conflict operations (controle samenvallende bewerkingen?)
Include profiles without operations (profielen zonder bewerkingen meesturen?)
Exclude profiles with cuttingangles out of range (profielen met ongeldige zaaghoeken verwijderen)
Replace project with batch reference and position (keuze batch/project referentie)
Include profile tip at blunt mitre (dubbel verstek informatie meesturen?)
Include profile steel information (staal informatie meesturen?)
Include profile rest information (rest informatie meesturen?)
JoPPS.INI
Instelling mogelijk via de [STABA] sectie:
[STABA]
Supplier= override standaard leverancierscode
FileExtension= sob (standaard bestandsextensie)
FileDelimiter= # (override karakter om velden te scheiden in query)
SizeDelimiter= # (override karakter om veld lengte aan te geven in etiket layout)
DumpTo= bestandsnaam om query resultaat te dumpen
ColorN= N symbool normale kleuren
ColorL=L symbool lichte kleuren
ColorD= D symbool donkere kleuren
SymbolL= L symbool links
SymbolR=R symbool rechts
SymbolU=BO symbool boven
SymbolD=ON symbool onder
SymbolH=- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=* symbool schuin
SwapLR=0 links/rechts omwisselen
PrefixF=R prefix voor kader profielen (frame)
PrefixV=F prefix voor vleugel profielen (vent)
FieldInfo1= personalisatie ‘T’ veld ‘KS’ en ‘KT’ lijn (Profil Nummer)
FieldInfo2= personalisatie ‘B’ veld ‘KS’ en ‘KT’ lijn (Profil Bezeichnung)
FieldInfo3= personalisatie ‘O’ veld ‘KS’ lijn (Lage Ort)
FieldInfo4= personalisatie ‘K’ veld ‘KT’ lijn (Auftrag Name)
FieldInfo5= personalisatie ‘P’ veld ‘KT’ lijn (Positions Name)
FieldInfo6= personalisatie ‘E’ veld ‘KT’ lijn (Element Nummer)
FieldInfo7= personalisatie ‘I’ veld ‘KT’ lijn Alternativ Barcode, bv. FieldInfo7=StrRight('%BARCODE%',12)
FieldInfo8= personalisatie ‘Z’ veld ‘KT’ lijn (Zusatz Angabe)
Barcode
In het veld 'Script for barcode generation' kan d.m.v. scripting een gepersonaliseerde barcode worden samengesteld. Standaard wordt volgende barcode voorzien:
_RUNTAG (runtag hexadecimaal, 4 karakters)
BATCHREF (kader nummer, 4 cijfers)
BATCHCNT (profiel nummer, 4 cijfers)
De volgende parameters kunnen gebruikt worden om via script de barcode te generen:
JOB (job)
BATCH (batch)
PROJECT (project)
ASSEMBLY (groep)
FRAME (deel)
TAGID (profiel identificatie kader/vleugel)
FRAMEID (kader nummer profiel)
VENTID (vleugel nummer profiel)
PROFID (profiel nummer kader/vleugel)
CUTCNT (profiel nummer, allemaal)
MOPCNT (bewerking nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer, constructief)
LINECNT (lijnnummer)
ROUTEREF (route informatie) vanaf versie 3.38
BARCODE (huidige barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Informatie velden
Parameters die kunnen gebruikt worden om de extra informatie velden in te vullen via “FieldInfo1..8” in de sectie [STABA] van JOPPS.INI zijn:
%JOB% (job)
%BATCH% (batch)
%PROJECT% (project)
%PROJECTDESC% (project omschrijving)
%BARDESC% (profiel omschrijving)
%INFORCEMENT% (versterking aantal)
%STEELCODE1% (staal code versterking 1)
%STEELDESC1% (staal omschrijving versterking 1)
%STEELLENGTH1% (staal lengte versterking 1)
%STEELCODE2% (staal code versterking 2)
%STEELDESC2% (staal omschrijving versterking 2)
%STEELLENGTH2% (staal lengte versterking 2)
%STEELCODE3% (staal code versterking 3)
%STEELDESC3% (staal omschrijving versterking 3)
%STEELLENGTH3% (staal lengte versterking 3)
%CUSTOMER% (klant)
%CUSTOMERDESC% (klant naam)
%ASSEMBLY% (groep)
%ASSEMBLYDESC% (groep omschrijving)
%FRAME% (deel)
%PROFILE% (profiel)
%SYSTEM% (reeks)
%PRODUCT% (product code)
%PROFILEDESC% (profiel naam)
%FINISH% (kleur)
%FINISHDESC% (kleur naam)
%FINISHCODE% (kleur code profiel)
%FINISHKIND% (kleur groep: N=normaal, L=licht, D=donker)
%RACK% (kar/vak)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%TAGID% (profiel identificatie, constructief)
%PROFILENO% (profiel nummer, constructief)
%FRAMENO% (kader nummer)
%FRAMECNT% ()
%FRAMECODE% (kader- of vleugel code)
%PIECENO% (profiel nummer, globaal)
%POSITION% (profiel positie)
%LENGTH% (zaaglengte)
%LABS% (profiel lengte met smeltverlies) vanaf JoPPS 3.36 P4
%LMAX% (profiel lengte zonder smeltverlies) vanaf JoPPS 3.36 P4
%HVLB% (verbinding houtlook begin: -1=geen, 0=verstek, 1=doorlopen)
%ANGLEB% (zaaghoek begin)
%ANGLEB1% (zaaghoek begin kant 1)
%ANGLEB2% (zaaghoek begin kant 2)
%HVLE% (verbinding houtlook einde: -1=geen, 0=verstek, 1=doorlopen)
%ANGLEE% (zaaghoek einde)
%ANGLEE1% (zaaghoek einde kant 1)
%ANGLEE2% (zaaghoek einde kant 2)
%FRAMEID% (kader nummer profiel)
%VENTID% (vleugel nummer profiel)
%PROFID% (profiel nummer kader/vleugel)
%WAREHOUSE% (magazijn locatie)
%BARCODE% (barcode)
%ROUTEREF% (route informatie) vanaf versie 3.38
Mcman

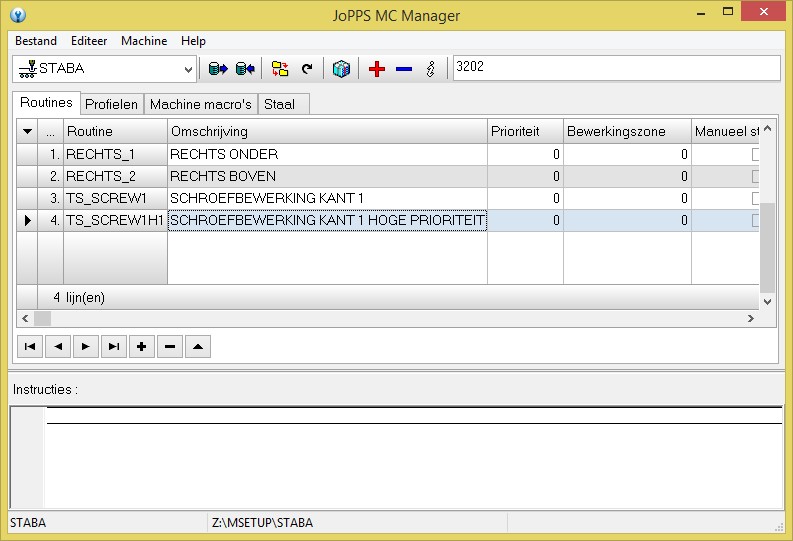

De tab “Routines” laat de gebruiker toe om voor elke bewerking door JoPPS gegenereerd de respectievelijke macro’s voor de machine te genereren volgens de afgesproken syntax:
De bewerkingen in “JoPPS MC Manager” worden gedefinieerd aan de hand van een aantal methodes en/of parameters.
De beschikbare methodes:
Tool.Apply() - deze methode zal onderstaande vooraf gedefinieerde parameters toepassen
Tool.Name gereedschap
Tool.ID bewerking
Tool.X X coordinaat bewerking
Tool.Y Y coordinaat bewerking (*)
Tool.Z Z coordinaat bewerking (*)
Tool.Length optionele maat (!)
Tool.Define(sName, nID, nXpos[, nYpos[, nZpos[, nLength]]]) - deze methode stelt de opgegeven parameters in
Tool.Perform(sName, nID, nXpos[, nYpos[, nZpos[, nLength]]]) - deze methode stelt de opgegeven parameters in en past ze onmiddellijk toe
(*) beschikbaar voor compatibiliteit maar niet van toepassing voor deze sturing
(!) beschikbaar maar optioneel voor deze sturing

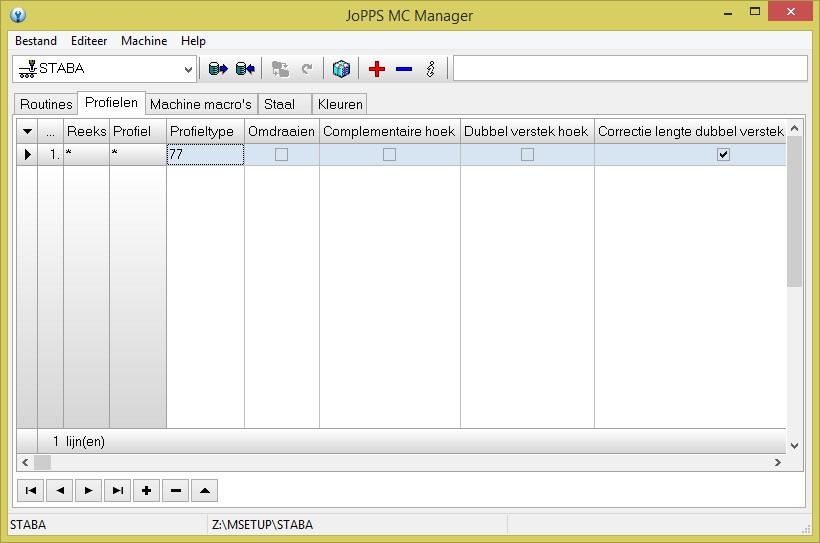

De tab “Profielen” laat de gebruiker toe om eventueel per profiel te specifieren hoe het gekend is op de machine, via o.a. de kolommen:
Profieltype 00 = Flügel
01 = Rahmen
02 = Pfosten
03 = Kämpfer
04 = Stulp
05 = Flügel-Sprossen
06 = Rahmen-Sprossen
10 = Haustür-Flügel
11 = Haustür-Rahmen
Omdraaien profiel omdraaien op machine per profiel
Complementaire hoek complementaire zaaghoeken per profiel
Dubbel verstek hoek dubbel verstek hoeken per profiel
Correctie lengte dubbel verstek dubbel verstek lengte correcties per profiel

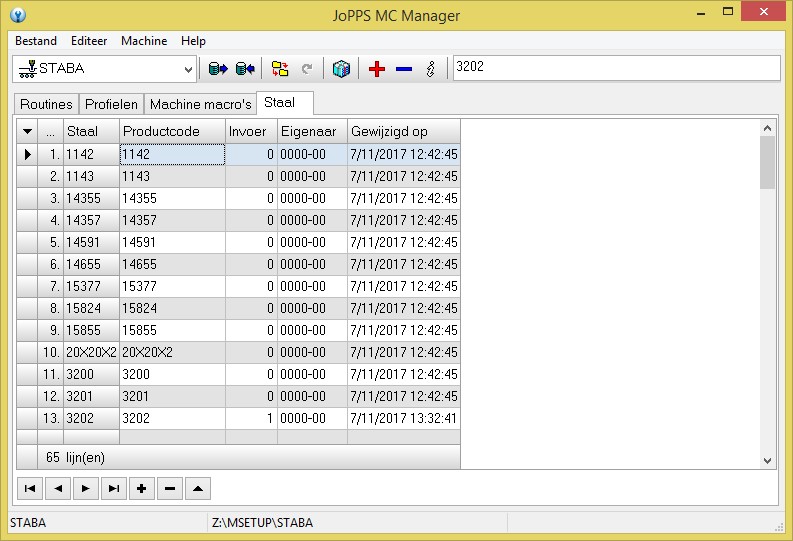

De tab “Staal” laat de gebruiker toe om voor elke type staal een alternatieve “Productcode” op te geven en eventueel aan te duiden d.m.v. de kolom “Invoer” welk type staal het is:
0 = normaal staal (geen aanduiding)
1 = speciaal staal (aanduiding SON)
2 = zonder staal (aanduiding OHN)

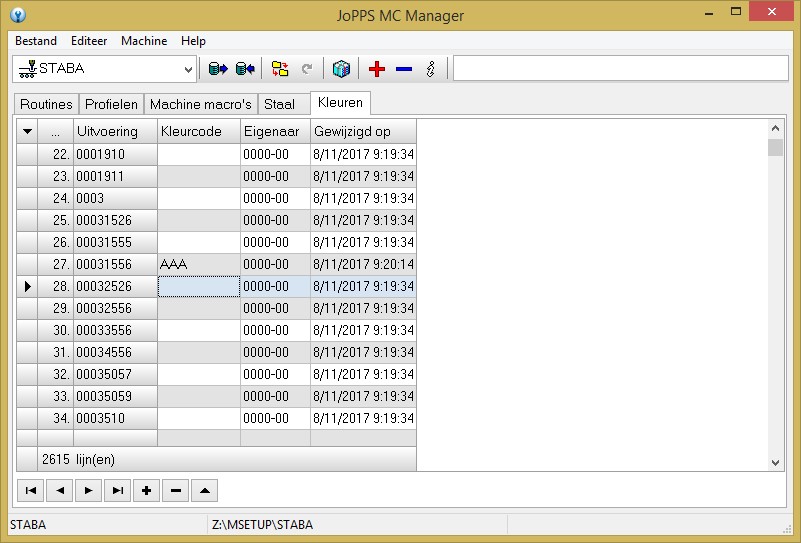

De tab “Kleur” laat de gebruiker toe om voor elke profiel uitvoering de alternatieve “Kleurcode” op te geven:
Etiketten
De etiket informatie wordt in een apart SOE bestand weggeschreven. De informatie die het SOE bestand moet bevatten is instelbaar via de volgende externe bestanden:
STABA.dat - etiket informatie profielen
STABA$.dat - etiket informatie reststukken
|
Opmerking
Er zijn standaard etiket layouts voorzien, indien geen etiketten voor profielen en/of reststukken dienen gegenereerd te worden moeten de desbetreffende STABA.DAT en STABA$.DAT bestanden leeg (=0 lijnen) voorzien worden.
|
Volgende informatie zou bv. in het staba.dat bestand kunnen staan:
Kunde:%CUSTOMER%#0 #Kom.:%JOB%#0
AufPos.:%JOB%#0 #Lage:%WAREHOUSE%#0
Profil: %PRODUCT%#0 #Farbe: %FINISH%#0
Laenge: %LENGTH%#0 #Pos.: %POSITION%#0
Wagen/Fach-Nr.:%RACK%#0
Voor elke parameter (tussen % tekens) kan men opgeven hoeveel karakters beschikbaar zijn om deze informatie te tonen: bv. %PROFILE%#20 betekent 20 karakters tonen voor PROFILE informatie.
Voor numerieke parameters is dit systeem niet voorzien.
Het scheidingsteken tussen parameter en veld grootte is standaard #. Wanneer dit scheidingsteken problemen zou geven t.g.v. de inhoud van bepaalde velden, kan dit gewijzigd worden in JOPPS.INI bij de desbetreffende sectie [STABA] d.m.v. parameter:
SizeDelimiter= geef hier een ander karakter op

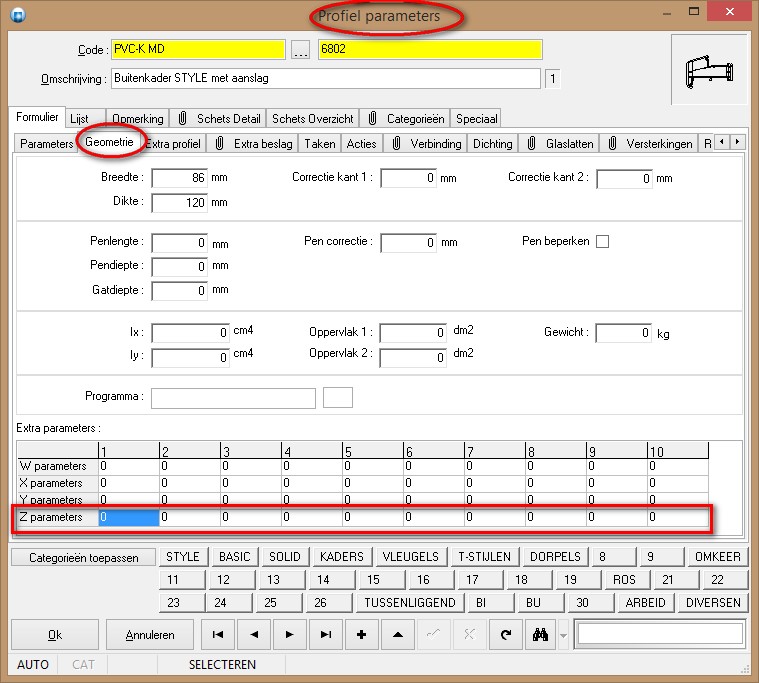

De parameter ‘S’ in de ‘KT’ lijn voorziet in bijkomende informatie voor de lasmachine. Deze kan standaard gestuurd worden langs de ‘Z1’ parameter in de tab ‘Geometrie’ van Profiel parameters:
Indien de ‘Z1’ parameter reeds in gebruik is kan een andere Z parameter toegekend worden in JOPPS.INI in de desbetreffende sectie [STABA] d.m.v. parameter ‘Welder=9’ om bijvoorbeeld parameter ‘Z9’ hiervoor te gebruiken.
Indien de Z parameter niet is toegekend zal adhv de berekingswijze de waarde van de parameter bepaald worden:
