Uitbreidingen voor het XML formaat SCHIRMER BAZ1000G3 met mogelijkheden BJM SAESBZ (JoPPS 3.33).
Extra profiel correcties begin/einde doorgeven via STUK tabel aan sturing DLL. (JoPPS 3.33 P3)
De informatie van de instellingen dialoog werd verdeeld over twee formulieren ‘Parameters’ en ‘Options’:

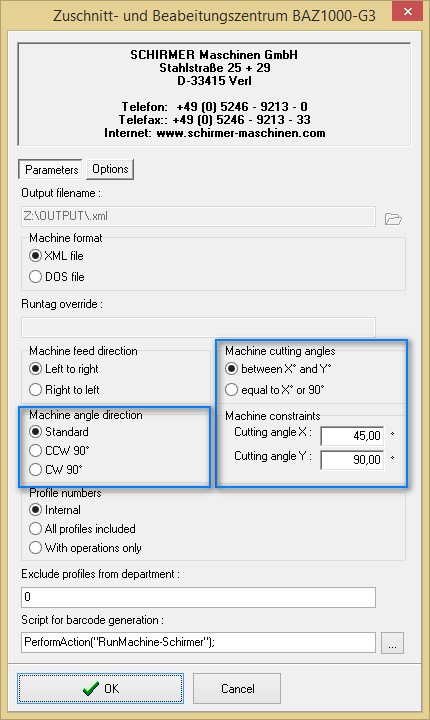

Machine cutting angles
De grenzen voor de zaaghoeken zijn voortaan instelbaar:
- variabele hoeken tussen waarde X en Y (standaard 45 en 135)
- vaste hoeken met waarde X en 90 (standaard 45 en 90)
Machine angle direction
Extra instelling voor zaaghoek nulpunt:
- Standaard (zaaghoek t.o.v. profiel richting)
- CCW 90° (zaaghoek loodrecht t.o.v. profiel richting => 90° - hoek)
- CW 90° (zaaghoek loodrecht t.o.v. profielrichting => hoek – 90°)
Include color information
Via de extra optie ‘Include color information’ kan men bij de profiel gegevens extra kleur informatie doorgeven uit het omschrijving veld van de ‘Kleur’ tab in ‘JoPPS MC Manager’ in plaats van de kleur code afkomstig uit JoPPS.
Include waste information
Via de extra optie ‘Include waste information’ kan men kiezen of de restlengte van het afval al dan niet moet getoond worden.
Include object information
De optie ‘Include object information’ laat toe om de object referentie van het te bewerken profiel mee te geven als extra ‘Atom’ attribuut in ‘Teiledaten’.
Multiple steel pieces
Extra instelling ‘Multiple steel pieces’ die toelaat twee staaldelen in één PVC profiel te plaatsen.

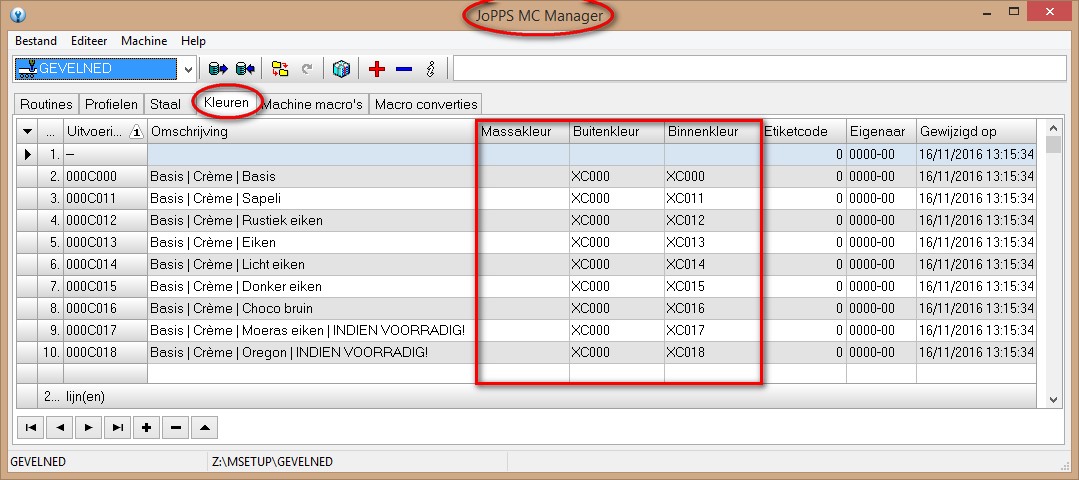

Voor de configuratie van deze extra kleur informatie werden 3 extra kolommen toegevoegd bij ‘Kleur’, namelijk ‘Massakleur’, ‘Buitenkleur’ en ‘Binnenkleur’. Deze kunnen d.m.v. de synchronisatie worden ingevuld met de waarden gedefinieerd in JoPPS ‘Uitvoering’ tabel, zoals dit nu al gebeurde voor de omschrijving.
Momenteel wordt de extra kleur informatie samengesteld als volgt: Binnenkleur;Buitenkleur;Omschrijving
Indien de machine andere waarde verwacht dan deze in JoPPS gedefinieerd kan de gebruiker deze aanpassen in ‘JoPPS MC Manager’ in de desbetreffende kolom:
Inschuiven van het staal

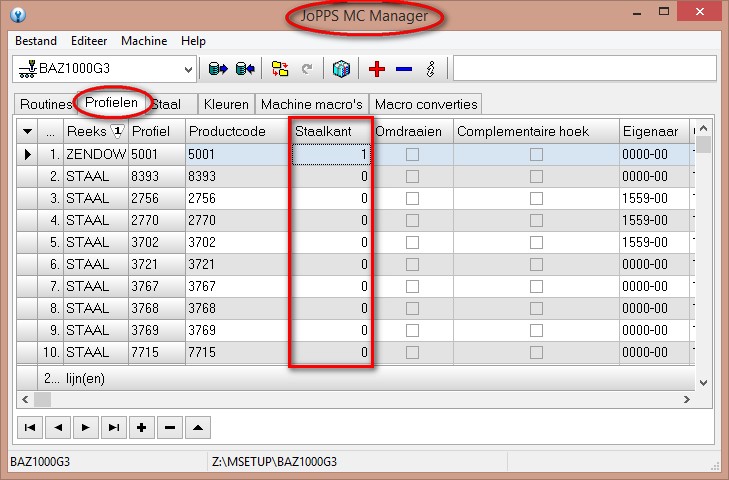

Voor de configuratie van het inschuiven van het staal op de machine werd in ‘JoPPS MC Manager’ een extra kolom ‘Staalkant’ voorzien bij ‘Profielen’:
Hiermee kan de gebruiker volgend gedrag introduceren:
0 er wordt geen inschuifdiepte informatie gegenereerd
1 de opgegeven inschuifdiepte is deze t.o.v. profiel begin
2 de opgegeven inschuifdiepte is deze t.o.v. profiel einde
Include cutting information

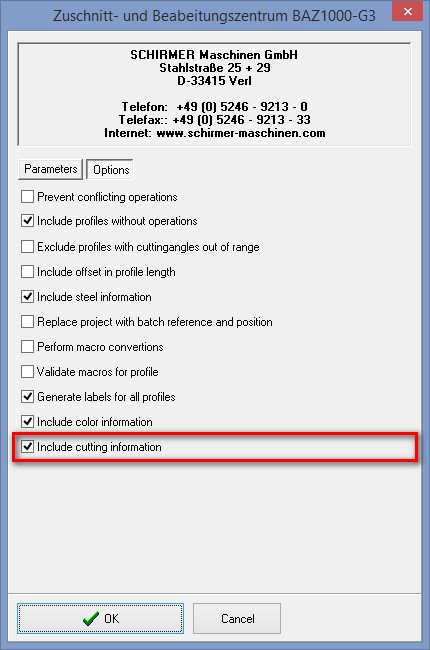

Extra instelling ‘Include cutting information’ voorzien om de extra zaaghoek informatie door te geven om de dubbel verstek verbinding te kunnen maken:

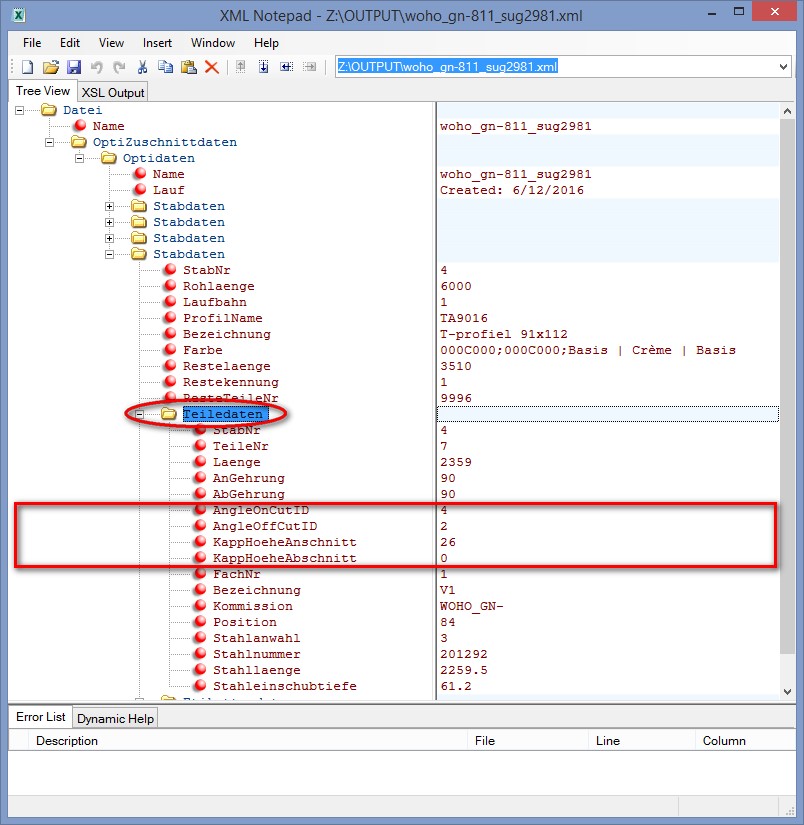

Het XML bestand wordt dan voorzien van de desbetreffende extra informatie:
AngleOnCutID type verzagen begin
AngleOffCutID type verzagen einde
KappHoeheAnschnitt maat verzagen begin
KappHoeheAbschnitt maat verzagen einde
Samenstellen van de barcode via JOPPS.INI bestand
Via een extra parameter ‘FieldInfo1’ in de sectie [BAZ1000G3] van het JOPPS.INI bestand kan de gebruiker de standaard gegenereerde barcode manipuleren.
Om het gedrag van de vroegere BJM machine te simuleren kan men dit als volgt configureren:
FieldInfo1=StrLeft(Trim("%PROJECT%")+"00000",5)
+StrLeft(Trim("%ASSEMBLY%")+"00",2)
+StrLeft(Trim("%FRAME%")+"0",1)
+StrLeft(Trim("%FRAMEOPEN%")+"00",2)
+StrLeft(Trim("%VENT%")+"0",1)
+StrLeft(Trim("%TEILEDESC%")+"00",2)
Indien ‘FieldInfo1’ niet is gedefinieerd in de sectie [BAZ1000G3] in het JOPPS.INI bestand zal bovenstaande als standaard gebruikt worden.
Via een extra parameter ‘FieldInfo2’ in de sectie [BAZ1000G3] in het JOPPS.INI bestand kan de gebruiker extra barcode informatie genereren voor de baar.
Voorbeeld:
FieldInfo2=StrRight("0000"+Trim("%NAME%"),4) + StrRight("0000"+Trim("%BARNO%"),4)
Indien ‘FieldInfo2’ niet is gedefinieerd in de sectie [BAZ1000G3] in het JOPPS.INI bestand zal bovenstaande als standaard gebruikt worden. Deze informatie is beschikbaar voor op het etiket als parameter %STABCODE%.
Via een extra parameter ‘FieldInfo3’ in de sectie [BAZ1000G3] in het JOPPS.INI bestand kan de gebruiker extra barcode informatie genereren voor het profiel.
Voorbeeld:
FieldInfo3=StrRight("0000"+Trim("%NAME%"),4) + StrRight("0000"+Trim("%PIECENO%"),4)
Indien ‘FieldInfo3’ niet is gedefinieerd in de sectie [BAZ1000G3] in het JOPPS.INI bestand zal bovenstaande als standaard gebruikt worden. Deze informatie is beschikbaar voor op het etiket als parameter %TEILECODE%.
Beschikbare parameters voor de extra barcode informatie samen te stellen:
%NAME% job naam
%BATCH% batch naam
%PROJECT% project naam
%BARNO% baar nummer
%PIECENO% profiel nummer
%RUNTAG% runtag hexadecimaal
%RUNTAGDEC% runtag decimaal
Etiket instellingen
In de sectie [BAZ1000G3] in het JOPPS.INI bestand zijn 2 extra parameters voorzien om de nauwkeurigheid op te geven van de waarden van lengtes en hoeken die eventueel op het etiket moeten getoond worden:
PrecisionL=… nauwkeurigheid lengtes
0 = 1 mm
1 = 1/10 mm
2 = 1/100 mm
PrecisionA=… nauwkeurigheid hoeken
0 = 1 graad
1 = 1/10 graad
2 = 1/100 graad
Indien deze parameters niet gedefinieerd zijn worden lengtes op 1mm en hoeken op 1graad uitgeschreven om de compatibiliteit met vorige JoPPS versies te bewaren.
|
