De sturing is aangepast voor het afdrukken van etiketten met schets aan de zaagmachine.
In de setup/start dialoog zijn extra parameters voorzien om de etiket informatie samen te stellen en hiervan een BMP of JPG bestand te genereren om af te drukken.
De gebruiker kan instellen om een barcode/etiket te genereren. D.m.v. het barcode veld kan men eventueel zelf een barcode samenstellen.
Standaard wordt volgende barcode voorzien: runtag decimaal (8) + record nummer (2) + profiel nummer (10)
In het barcode veld kan de gebruiker een barcode samenstellen. Standaard wordt de volgende barcode voorzien: runtag decimaal (6) + profiel nummer (4)
De script editor voor de barcode te genereren kent volgende parameters:
CUTCNT (profiel nummer, allemaal)
MOPCNT (bewerking nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer, constructief)
BARCODE (huidige barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Voortaan kan men ook etiketten met grafische informatie (zoals raamschets) afdrukken aan de machine zelf d.m.v. bestanden (BMP of JPEG):
- Etiket formaat: formaat etiket informatie (BMP of JPEG)
- Etiket lay-out: bestand (RTM)
- Lay-out definitie(s): standaard locatie voor lay-out bestand
Volgende parameters zijn beschikbaar gemaakt in de etiket lay-out editor voor grafische etiketten :
|
%BATCHREF%
|
batch
|
|
%JOBREF%
|
job
|
|
%BATCH%
|
batch
|
|
%PROJECTREF%
|
project
|
|
%ASSEMBLYREF%
|
groep
|
|
%FRAMEREF%
|
kaderdeel
|
|
%FRAMEOPEN%
|
kaderopening
|
|
%VENTREF%
|
vleugeldeel
|
|
%VENTOPEN%
|
vleugelopening
|
|
%CUSTOMERREF%
|
klant
|
|
%CUSTOMERDESC%
|
klantnaam
|
|
%LABS%
|
zaaglengte
|
|
%LMAX%
|
profiellengte
|
|
%LMIN%
|
binnenlengte
|
|
%LENGTH%
|
zaaglengte (volgens instelling)
|
|
%ANGLEB%
|
zaaghoekbegin
|
|
%ANGLEE%
|
zaaghoekeinde
|
|
%PROFILE%
|
profiel
|
|
%SYSTEM%
|
reeks
|
|
%PRODUCT%
|
productcode
|
|
%ORDERCODE%
|
bestelcode
|
|
%PROFILEDESC%
|
profielnaam
|
|
%PROFILEINFO%
|
profielinformatie
|
|
%FINISH%
|
kleur
|
|
%FINISHDESC%
|
kleurnaam
|
|
%CARRIER%
|
kar
|
|
%CABIN%
|
vak
|
|
%RACK%
|
kar/vak
|
|
%LCNT%
|
Intern lijnnummer
|
|
%PROFILENO%
|
profiel nummer
|
|
%LBAR%
|
baar lengte
|
|
%POSITION%
|
profiel positie nummer
|
|
%POSSYMBOL%
|
profiel positie symbool
|
|
%FRAMENO%
|
kadernummer
|
|
%PIECENO%
|
profiel nummer
|
|
%ENFORCED%
|
Versterkt profiel
|
|
%ENFCODE1%
|
versterking1
|
|
%ENFLABS1%
|
lengteversterking1
|
|
%ENFCODE2%
|
versterking2
|
|
%ENFLABS2%
|
lengteversterking2
|
|
%ENFCODE3%
|
versterking3
|
|
%ENFLABS3%
|
lengteversterking3
|
|
%DELIVERYWEEK%
|
Levertermijn
|
|
%RUNTAG%
|
Runtag hexadecimaal
|
|
%RUNTAGDEC%
|
runtagdecimaal
|
|
%BARCODE%
|
Barcode
|
|
%GLYPHREF%
|
raamschets
|

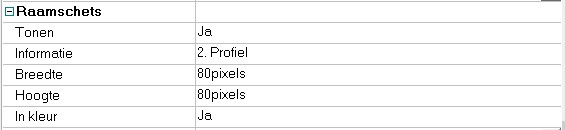

Specifieke parameters in te stellen voor de raamschets:
-
Tonen: schets informatie genereren
-
Informatie: detail van informatie (raam of profiel)
-
Breedte en Hoogte: schets afmetingen
-
In kleur: schets in kleur

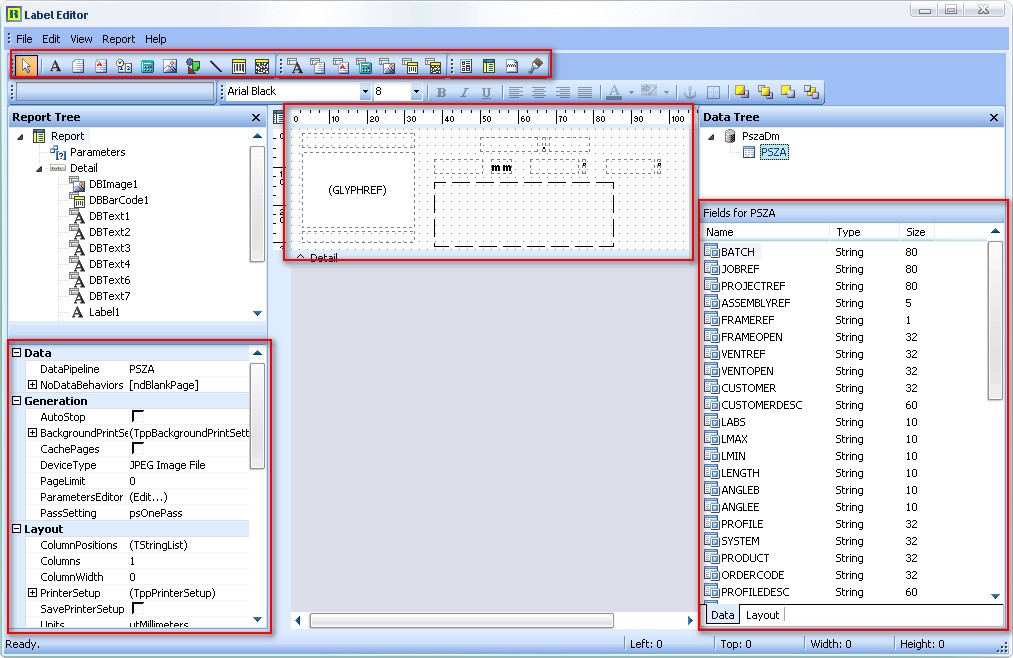

De etiket lay-out editor kan opgeroepen worden d.m.v. functietoets F3, het geschikte layout bestand wordt opgepikt d.m.v. functietoets F2. Onderstaande screenshot geeft een idee van de editor die kan gebruikt worden om de standaard etiket layout te wijzigen .
De toolbar laat toe om statische en/of variabele informatie op het etiket te plaatsen:
Variabele informatie vereist dat er een DATAFIELD aan gekoppeld wordt, dit zijn de reeds hierboven vernoemde eindige lijst van parameters. De gebruiker kan verder afhankelijk van het type informatie dat hij op de layout heeft geplaatst de eigenschappen gaan wijzigen, zoals : positie, font, ...

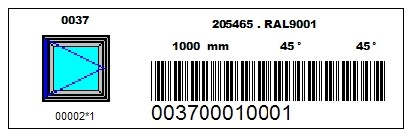

Onderstaand een voorbeeld van een gegenereerd JPG etiket bestand:
