Voortaan is het mogelijkheid om onderscheid te maken tussen hoe een verbinding wordt gevisualiseerd en hoe ze effectief wordt gemaakt en gerekend (bv. Hout Verbinding Look (HVL).

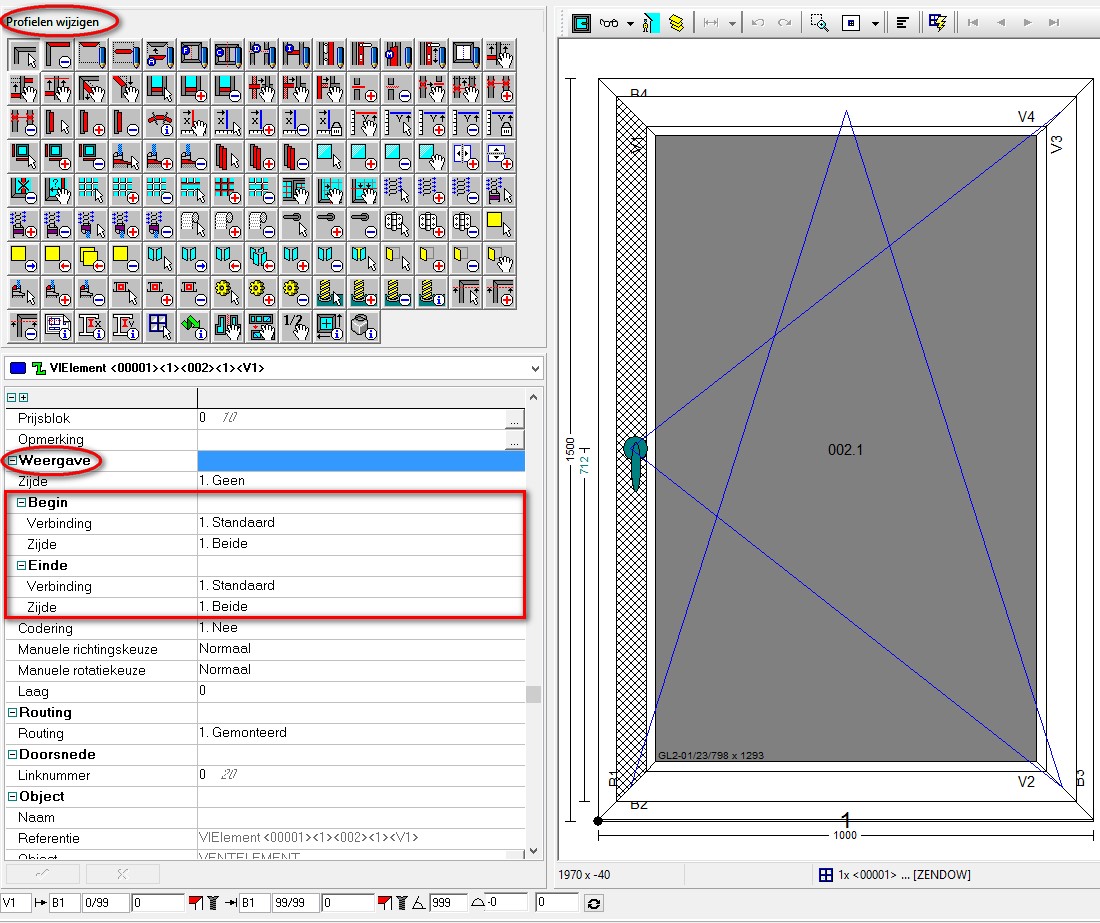

De gebruiker kan voor elk constructief element de ‘Weergave’ van de verbinding op het begin en/of einde van het profiel wijzigen t.o.v. de ‘Verbinding’ gebruikt voor de berekeningen d.m.v. de volgende instellingen in de editor:
Voor zowel het begin als het einde van het profiel:
Verbinding (alternatieve verbinding te tonen op schetsen)
- Standaard
- Verstek
- Doorlopen
- Stoppen
Zijde (langs welke zijde dit moet gebeuren)
- Beide
- Binnen
- Buiten

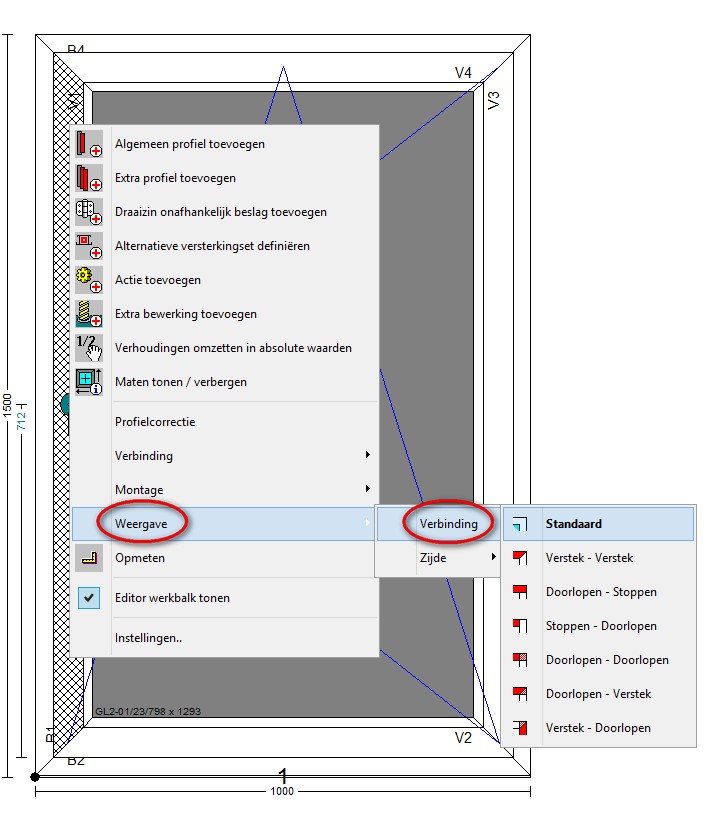

D.m.v. de rechterklik in de editor op een profiel kan de gebruiker eveneens een andere weergave t.o.v. de standaard weergave van de verbinding opgegeven. Dit wordt onmiddellijk aangepast voor het desbetreffende profiel en zijn buur:
Standaard
Verstek – Verstek
Doorlopen – Stoppen
Stoppen – Doorlopen
Doorlopen – Doorlopen
Doorlopen – Verstek
Verstek - Doorlopen

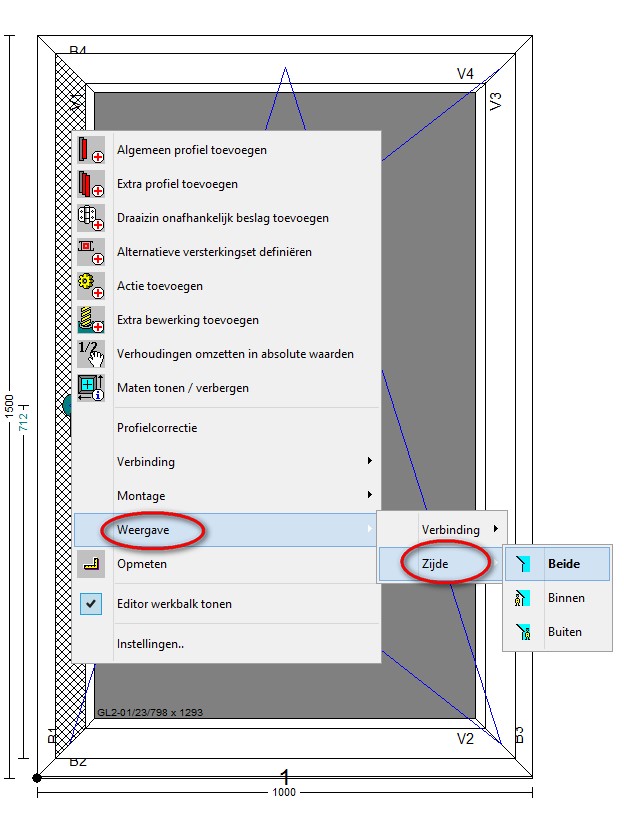

D.m.v. de rechterklik in de editor op een profiel kan de gebruiker een andere weergave van de zijde kiezen t.o.v. de standaard weergave zijde van de verbinding. Dit wordt onmiddellijk aangepast voor het desbetreffende profiel en zijn buur:

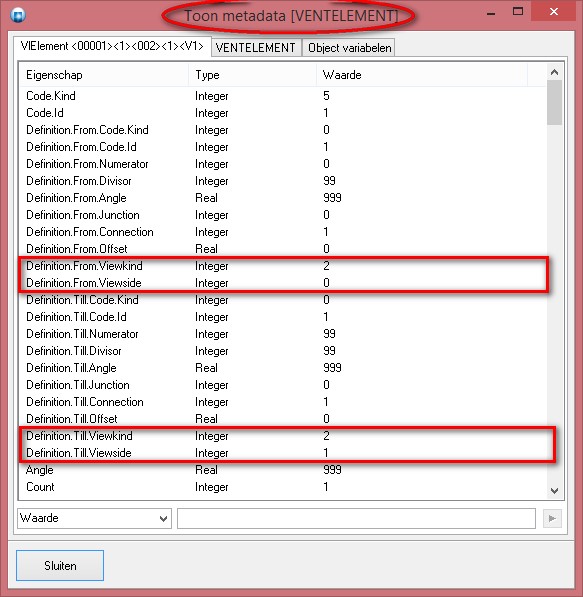

Voor elk constructief element werden extra eigenschappen voorzien om de weergave van de begin en/of eind verbinding aan te passen en dit zowel voor binnen- als buitenzicht. Deze eigenschappen zijn ook beschikbaar gemaakt in scripting :
Definition.From.ViewKind verbinding type begin
Definition.From.ViewSide verbinding kant begin
Definition.Till.ViewKind verbinding type einde
Definition.Till.ViewSide verbinding kant einde
