Gedrag eigenschappen manuele richting- en rotatiekeuze van profielen.

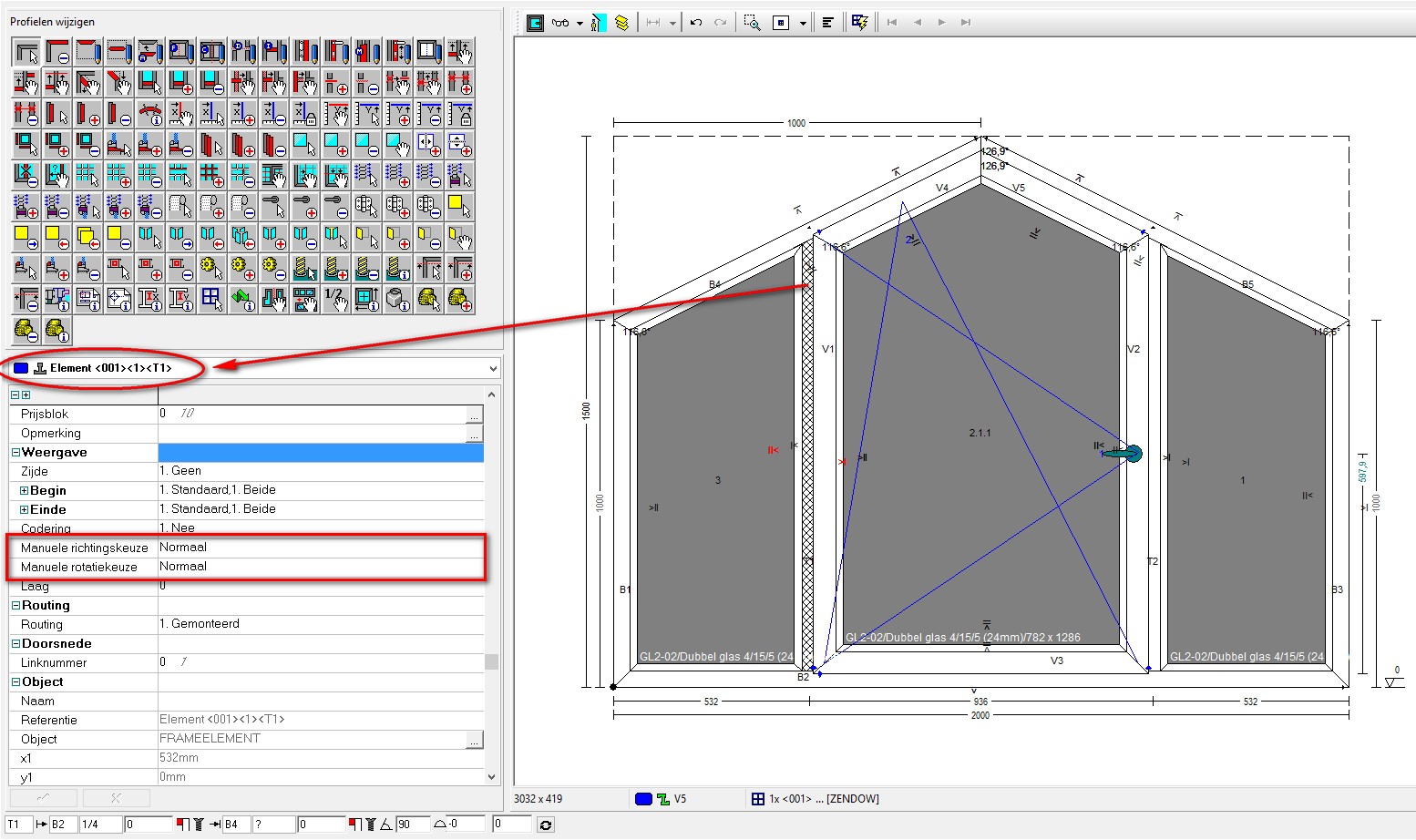

De gebruiker kan in de editor voor een profiel onder de rubriek ‘Weergave’ de richting en rotatie eventueel omkeren d.m.v. de eigenschappen:



Manuele richtingkeuze Normaal/Omgekeerd

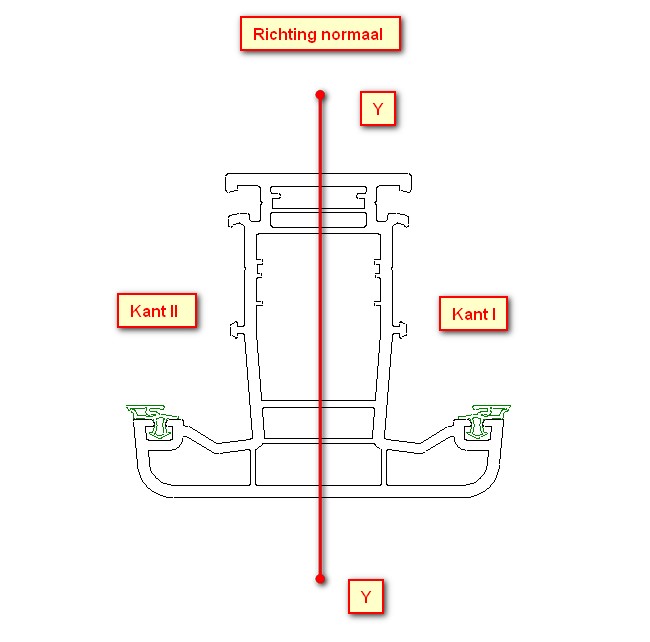

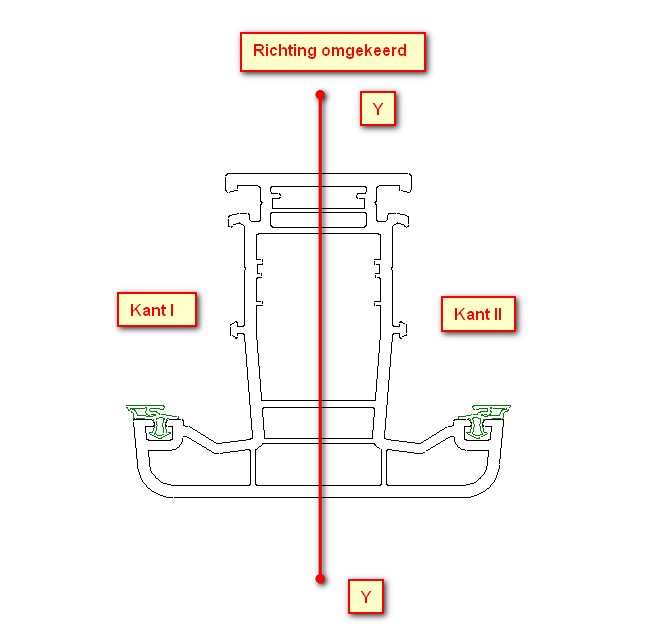

De richtingkeuze omkeren zorgt ervoor dat het profiel gedraaid wordt rond zijn Y-as:




Met als resultaat:
  • kant I en kant II van het profiel worden omgewisseld
  • zaaghoeken begin en einde worden gewisseld

Manuele rotatiekeuze Normaal/Omgekeerd

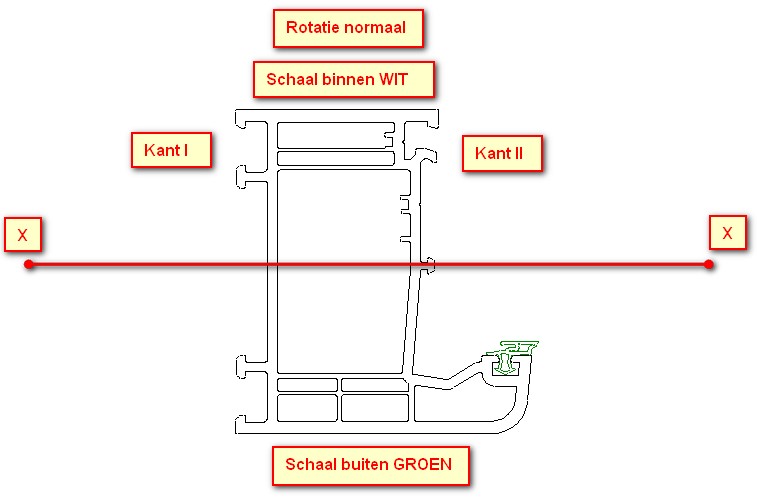

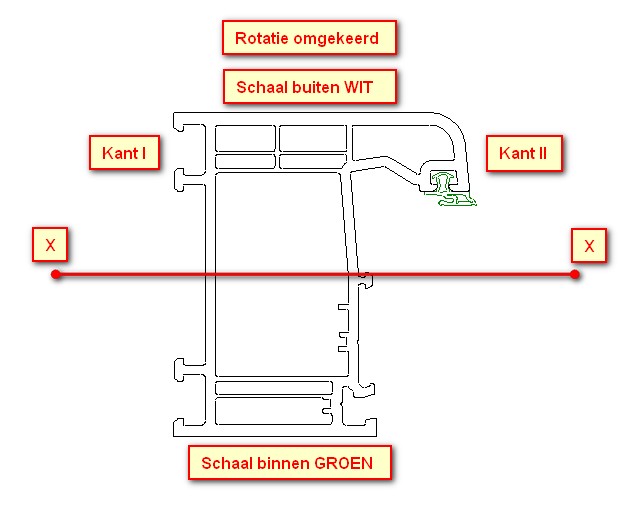

De rotatiekeuze omkeren zorgt ervoor dat het profiel gedraaid wordt rond zijn X-as:



Met als resultaat:
  • kant I en kant II van het profiel blijft ongewijzigd
  • zaaghoeken begin en einde worden gewisseld
  • kleuren van schalen profiel worden gewisseld
Indien we als voorbeeld bovenstaand model rekenen met normale richting en rotatie krijgen we volgend resultaat voor T-profiel code 5182 in de uitvoering 10062555 en omgekeerd uitvoering 20062556:


  • zaaghoeken en kleuren zijn identiek voor beide T-profielen
Indien we in bovenstaand model voor één van de twee middenstijlen de richtingkeuze op omgekeerd zetten krijgen we volgend resultaat:


  • zaaghoeken zijn omgewisseld maar kleur blijft identiek voor het aangepaste profiel
Indien we in bovenstaand model voor één van de twee middenstijlen de rotatiekeuze op omgekeerd zetten krijgen we volgend resultaat:

  • zaaghoeken en kleur zijn omgewisseld voor het aangepaste profiel
