De REIPLINGER C110 is een aanslag om sluitlatten op de gewenste maat te knippen.

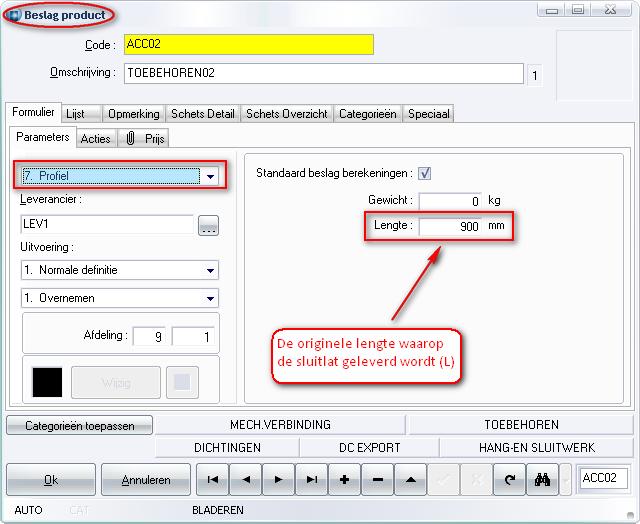

Parameters in te voeren bij het beslag product:

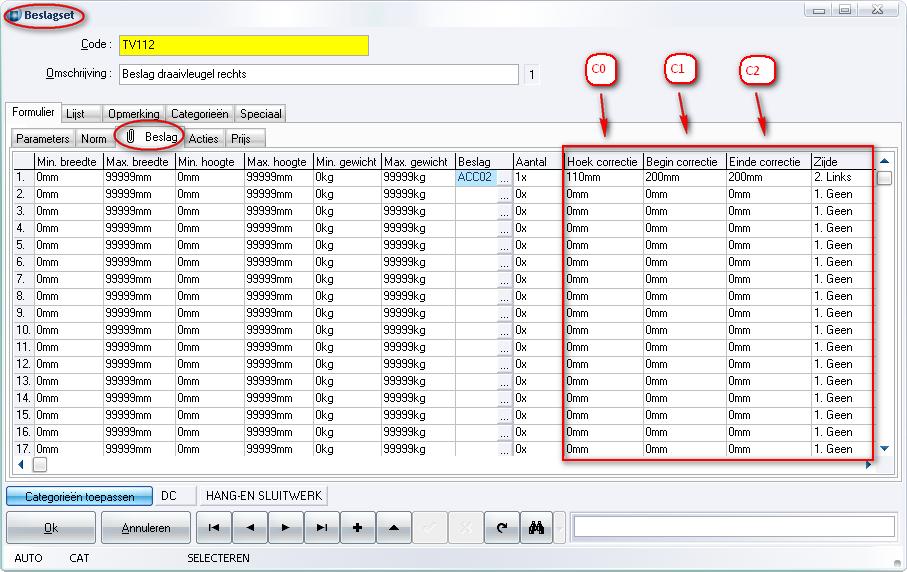

Parameters in te voeren bij de beslagset:
- Zijde sluitlat (links, rechts, onder, boven, …)
- afmeting van de hoek overbrenging (=C0)
- aftrekmaat begin (=C1)
- aftrekmaat einde (=C2)
Lengte (L0)
Dit is de lengte van de resulterende sluitlat op 1/10mm nauwkeurig. Om deze lengte te bepalen moeten we over volgende gegevens te beschikken:
- zijde sluitlat (links, rechts, onder, boven, …)
- vleugelbeslag breedte (=FFB)
- vleugelbeslag hoogte (=FFH)
- aftrekmaat begin sluitlat (=M1)
- aftrekmaat einde sluitlat (=M2)

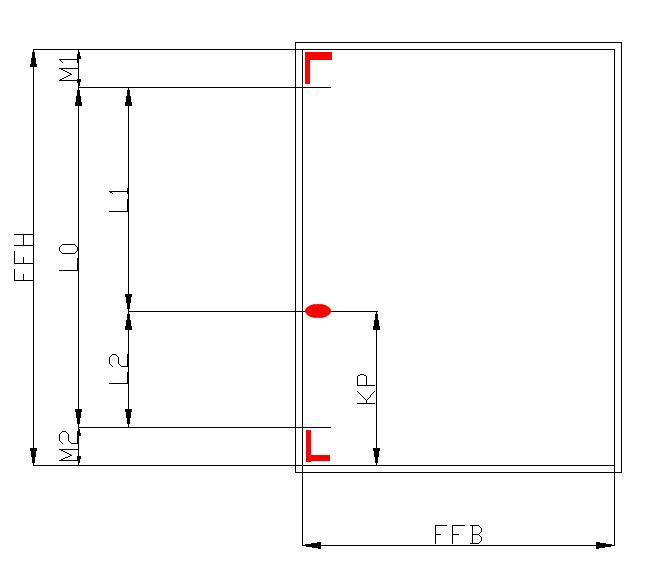

M1 = C0 + C1
M2 = C0 + C2
L0 = FFH – M1 –M2 vertikaal sluitlat
L0 = FFB – M1 –M2 horizontaal sluitlat
Begin correctie (C1) variabele (vaste) krukhoogte
Dit is de af te knippen maat boven of links op 1/10mm nauwkeurig. Om deze lengte te bepalen dienen we over volgende extra gegevens te beschikken:
- oorspronkelijke lengte van de sluitlat (=L)
- krukpositie op vleugel t.o.v. beslaggroef (=KP)
M1 = C0 + C1
L1 = FFH – KP – M1 vertikaal sluitlat
L1 = FFB – KP – M1 horizontaal sluitlat
C1 = L/2 – L1 (C1 = L – L0) kruk steeds 1/2 originele sluitlat
Eind correctie (C2) variabele (vaste) krukhoogte
Dit is de af te knippen maat onder of rechts op 1/10mm nauwkeurig
- oorspronkelijke lengte van de sluitlat (=L)
- krukpositie op vleugel t.o.v. beslaggroef (=KP)
M2 = C0 + C2
L2 = KP – M2
C2 = L/2 – L2 (0) kruk steeds 1/2 originele sluitlat
Order nummer (BC)
Dit is de identificatie van de vleugel of een barcode. Hiervoor dient een script voorzien waarin de barcode of de referentie kan samengesteld worden door de gebruiker. Mogelijke parameters voor samenstellen barcode of referentie zijn:
BATCH (batch code)
JOB (project code)
ASSEMBLY (groep code)
FRAMEPART (kader deel code)
FRAMEOPEN (kader opening code)
VENTPART (vleugel deel code)
VENTOPEN (vleugel opening code)
BATCHNO (volgnummer in batch)
BATCHID (kadernummer in batch)
FRAMEID (raamnummer in batch)
VENTID (vleugelnummer in raam)
BATCHCNT1 (volgnummer profiel 1, standaard = links)
BATCHREF1 (volgnummer kader profiel 1)
BATCHCNT2 (volgnummer profiel, 2 standaard = rechts)
BATCHREF2 (volgnummer kader profiel 2)
BATCHCNT3 (volgnummer profiel, 3 standaard = onder)
BATCHREF3 (volgnummer kader profiel 3)
BATCHCNT4 (volgnummer profiel 4, standaard = boven)
BATCHREF4 (volgnummer kader profiel 4)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Hoek maat (C0)
Dit is de afmeting van de hoek overbrenging op 1mm nauwkeurig. Deze maat is niet expliciet voorzien in de data sheet door Roto aangeleverd!
Logica berekeningen
Alleen sluitlatten die aan de kant van de kruk zitten moeten, bij variabele krukmaat, aan beide zijden geknipt worden. Enige uitzondering hierbij zijn latten die aan de zijde tegenover de kruk kunnen zitten (bij kip-schuif). Hier bestaat een systeem, waarbij ook die aan twee kanten geknipt worden. Weer alleen bij variabele krukmaat. Er wordt hier boven en onder evenveel afgeknipt, dus niet in verhouding tot de krukpositie. Alle andere onderdelen worden aan één kant geknipt = begin.
Belangrijk is dat als vertreklengte steeds de beslagmaat genomen wordt waar het onderdeel zit, en dus niet steeds die waar de kruk zit. Bijvoorbeeld bij een gewone draai-kip zit een schaar boven en de kruk links of rechts. Voor die schaar moet er vertrokken worden van de breedte, niet van de hoogte.
Beslag producten zijn uniek wat betreft het feit dat ze aan één, dan wel aan twee kanten moeten geknipt worden. Daarom twee filters op volgnummer, waarbij we er één reserveren voor 1 kant knippen en de andere voor aan 2 kanten knippen.

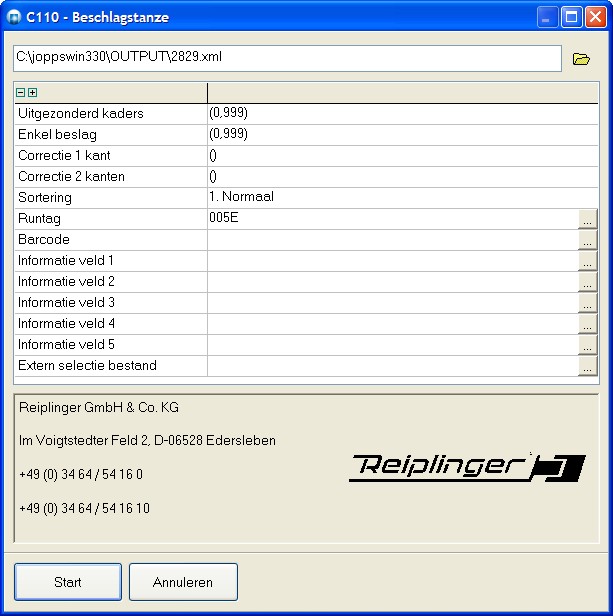

Dialoog instellen en uitvoeren:
Via de instellingen/uitvoeren dialoog kunnen volgende parameters door de gebruiker aangepast worden:
* Indien de gebruiker in de ‘Informatie velden’ niets definieert zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters:
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDE% (runtag descimaal)
%CUSTOMERREF% (klant code)
%CUSTOMERDESC% (klant naam)
%BATCH% (batch code)
%JOB% (project code)
%PROJECTREF% (project code)
%PROJECTDESC% (project omschrijving)
%ASSEMBLYREF% (groep code)
%FRAMEREF% (kader deel)
%FRAMEOPEN% (kader opening)
%VENTREF% (vleugel deel)
%VENTOPEN% (vleugel opening)
%BATCHNO%
%BATCHID%
%FRAMEID%
%VENTID% (vleugelnummer in raam)
%CODE% (beslag code)
%CODEDESC% (beslag omschrijving)
%COLOR% (kleur)
%COLORDESC% (kleur omschrijving)
%ARTICLE% (artikel code)
Standaard waarden voor de sturing instelbaar in de [C110] sectie van JOPPS.INI zijn:
[C110]
MakeDirectory=0 (folder aanmaken, standaard neen)
FileExtension=xml (standaard extensie bestand, standaard xml)
VrtFrom=unten
VrtTill=oben
HrzFrom=links
HrzTill=rechts
