Protocol voor dubbel verstekzaag PERTICI UNIVER 500TS en 500CD. (pertici500ts.dll)
In de instellingen- en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien:
- enkel profielen van afdelingen
- oriëntatie symbool (*, -, |)
- profiellengte (zaaglengte, lengte)
- zaaghoeken (vrij, vast)
- maximum aantal lijnen per bestand
- runtag override (default runtag kan hier overschreven worden)
- doorvoerrichting profielen (normaal, omgekeerd) vanaf 3.33 P1
- filter wisselen zaaghoeken vanaf 3.33 P1
- personalisatie veld informatie
- inhoud veld 1 (project/batch naam)
- inhoud veld 2 (product code)
- inhoud veld 3 (kleur code)
- inhoud veld 4 (project)
- inhoud veld 5 (klant naam)
- inhoud veld 6 (positie)
- inhoud veld 7 (leeg)
- inhoud veld 8 (leeg)
- inhoud veld 9 (leeg)
- inhoud veld A (klant code)
- inhoud veld B (kar/vak info)
- inhoud veld C (leeg)
- inhoud veld D (leeg)
- inhoud veld E (leeg)
- inhoud veld F (versterking info)
- extern selectie bestand (eigen selectie bestand i.p.v. standaard interne query)
Informatie velden
Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Men kan de standaard inhoud wijzigen d.m.v. het gebruik van onderstaand parameters:
%BATCH% (batch naam)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%CUSTOMER% (klant code)
%CUSTOMERDESC% (klant naam)
%JOBREF% (job naam)
%PROJECTREF% (project naam)
%PROJECTDESC% (project omschrijving)
%ASSEMBLYREF% (groep code)
%FRAMEREF% (kaderdeel code)
%FRAMEOPEN% (kaderopening code)
%VENTREF% (vleugeldeel code)
%VENTOPEN% (vleugelopening code)
%SYSTEM% (reeks code)
%POSITION% (profiel positie) beschiukbaar vanaf JoPPS 3.33 P1
%PRODUCT% (product code)
%PROFILEDESC% (profiel omschrijving)
%FINISH% (uitvoering)
%FINISHDESC% (uitvoering omschrijving)
%ORDERCODE% (kleur bestelcode)
%FRAMENO% (batch kader nummer)
%PROFILENO% (batch profiel nummer)
%STEELDESC% (versterking info)
%ENFCODE1% (code versterking 1)
%ENFLABS1% (lengte versterking 1)
%ENFCODE2% (code versterking 2)
%ENFLABS2% (lengte versterking 2)
%ENFCODE3% (code versterking 3)
%ENFLABS3% (lengte versterking 3)
%CARRIER % (kar nummer)
%CABIN% (vak nummer)
%RACKDESC% (kar/vak info)
%RACKID% (kar identificatie)
%RACKX% (vak X positie)
%RACKY % (vak Y positie)
%BARCODE% (barcode)
Barcode
Via script is het mogelijk om de standaard barcode (runtag 4 karakters + profiel nummer 4 cijfers) aan te passen.
Beschikbare parameters:
BATCH (batch naam)
BATCHID (batch nummering)
BATCHREF (batch nummering)
BATCHCNT (batch nummering)
JOB (job naam)
ASSEMBLY (groep)
FRAME (kader deel)
FRAMEID (kader nummering)
FRAMEOPEN (kader opening)
VENT (vleugel deel)
VENTID (vleugel nummering)
VENTOPEN (vleugel opening)
PROFID (profiel nummering)
CUTCNT (profiel nummering)
MOPCNT (bewerkingen)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
BARCODE (barcode)
Voorbeeld:
param.value['BARCODE']:= strright('000000' + Param.Value['_RUNTAGD'],6) + "000" + strright('0000' + param.value['BATCHREF'],4) + strright('0000' + param.value['CUTCNT'],4);

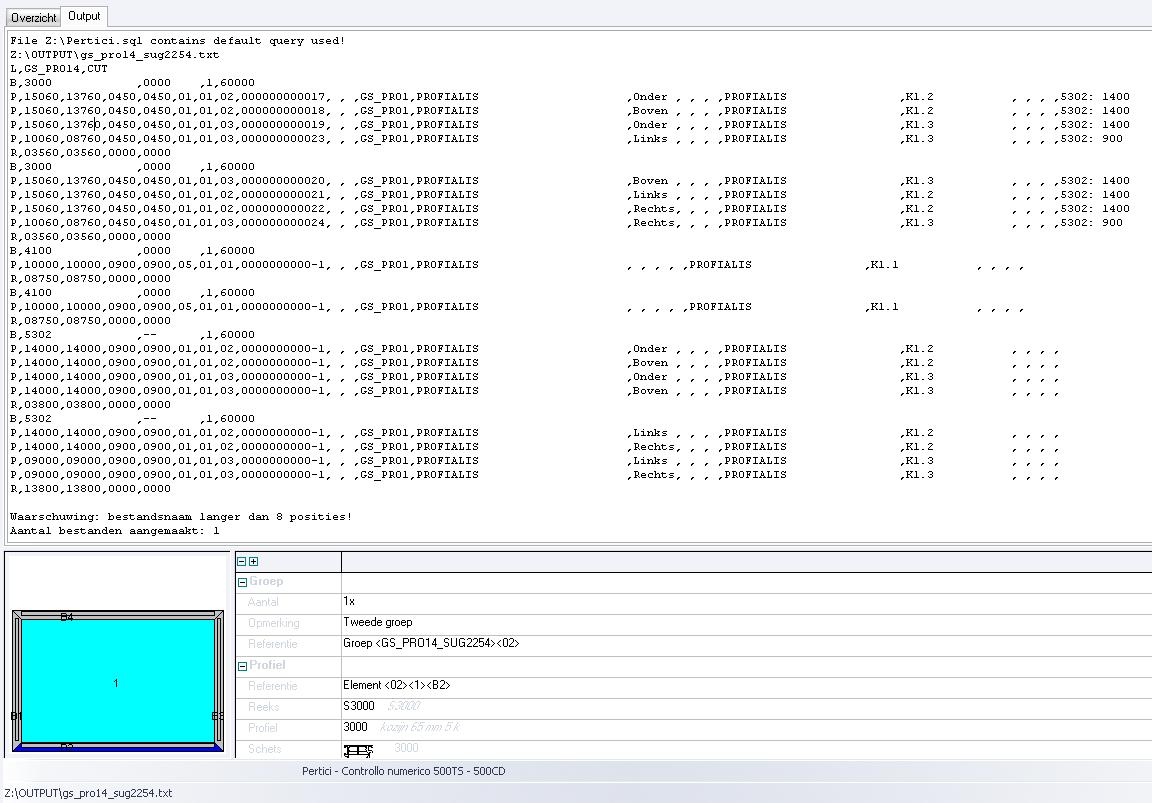

Onderstaande screenshot geeft een voorbeeld van een mogelijke output :
Filter wisselen zaaghoeken

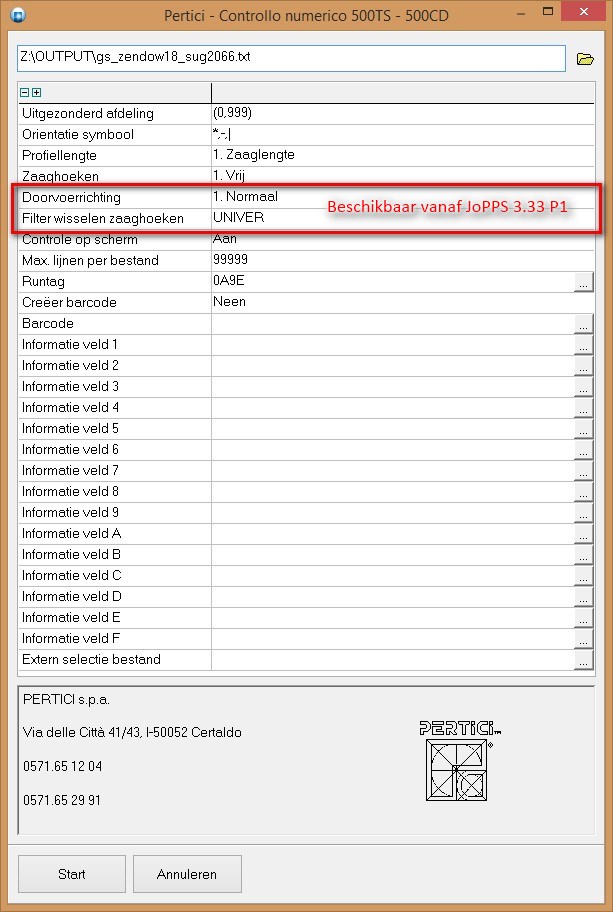

Vanaf 3.33 P1 is er een extra parameter beschikbaar voor ‘Filter wisselen zaaghoeken’. Hier kan de gebruiker een ‘keyword’ opgeven dat aangeeft of de zaaghoeken moeten omgewisseld worden voor een specifiek profiel.

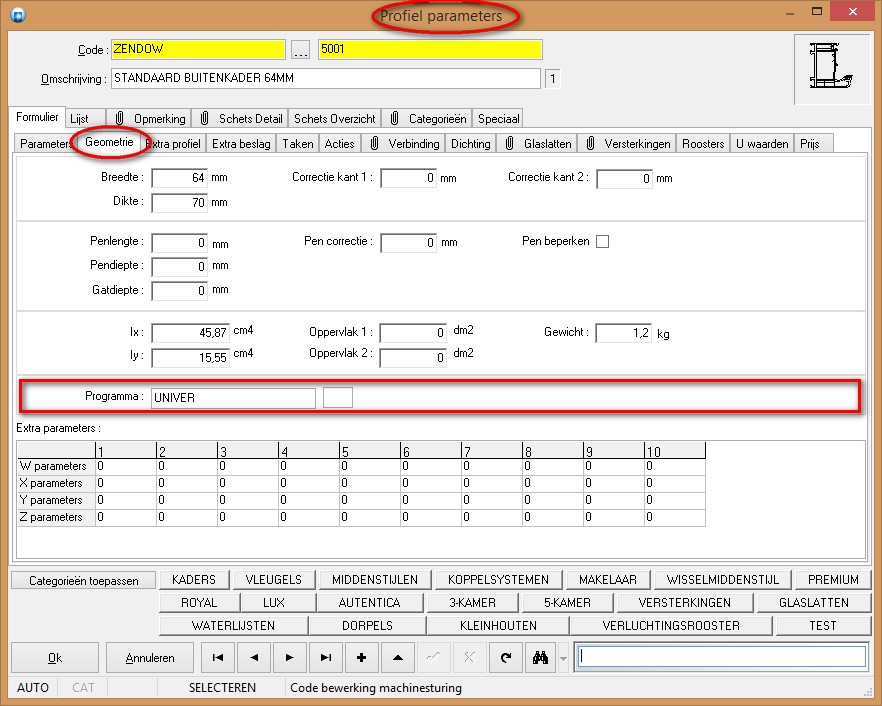

In de specifieke PROFIEL PARAMETERS van het profiel in kwestie kan men opgegeven of het wisselen van de zaaghoeken moet toegepast worden ten behoeve van een zaagsturing door het definiëren van het desbetreffende ‘keyword’ in het ‘Programma’ veld in de tab ‘Geometrie’:
|
Opmerking
Standaard wordt de output met reststuk informatie gegenereerd. Indien reststuk informatie niet nodig is in het bestand (R lijnen) kan dit door de query aan te passen (WHERE NR >= 0 vervangen door WHERE NR > 0)
|
Grenzen voor zaaghoeken instellen (3.34 P2 - 3064)
Indien de zaaghoeken buiten de toegelaten grenzen vallen wordt het stuk verwijderd uit het machine bestand.

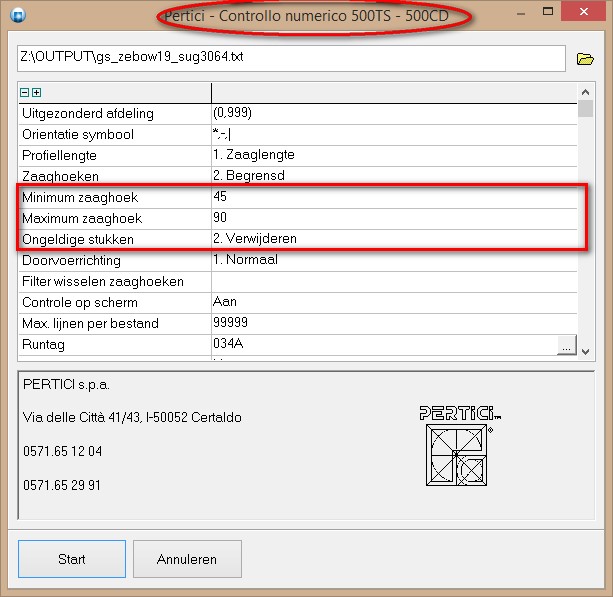

Instellingen dialoog voorzien van 3 extra velden:
- Minimum zaaghoek kleinst mogelijke zaaghoek
- Maximum zaaghoek grootst mogelijke zaaghoek
- Ongeldige stukken gedrag indien zaaghoek(en) niet voldoen
1. Aanpassen zaaghoeken van het stuk naar 90° zetten (oorspronkelijk gedrag)
2. Verwijderen stukken met ongeldige zaaghoek(en) verwijderen uit het machinebestand
|
Opmerkingen
- Indien zaaghoeken ‘vast’ zijn zullen ‘minimum’ en ‘maximum’ de twee geldige zaaghoeken voorstellen, indien ‘begrensd’ zijn dit de echte grenswaarden.
- Voor ‘vrije’ zaaghoeken wordt met deze extra instellingen geen rekening gehouden.
|
Wisselen links/rechts etiket informatie (3.37 P3 - 3377)
Extra instelling voorzien om links/rechts te wisselen indien later de kader met desbetreffende profielen omgekeerd op de lasmachine wordt gelegd.

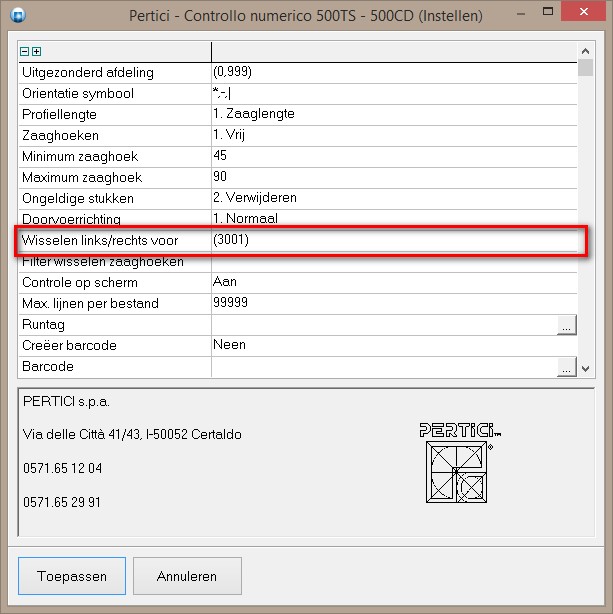

De extra instelling ‘Wisselen links/rechts voor’ laat de gebruiker toe om een lijst van profiel afdelingen op te geven waarvoor de locatie informatie links/rechts dient omgewisseld te worden.
Voer in het veld Wisselen links/rechts voor’ de afdeling(en) in voor profielen die op het etiket links als rechts en rechts als links moeten worden getoond:
Tekening informatie etiket (3.40 P5 - 3621)

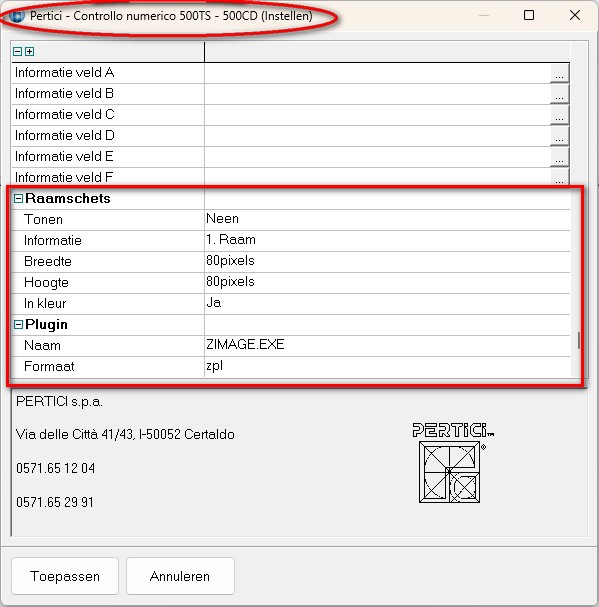

Extra instellingen voorzien om de schetsen te genereren voor af te drukken op de etiketten:
- Informatie betreffende de eigenschappen van de raamschetsen
- Informatie plug-in voor conversie bitmaps naar printer formaat

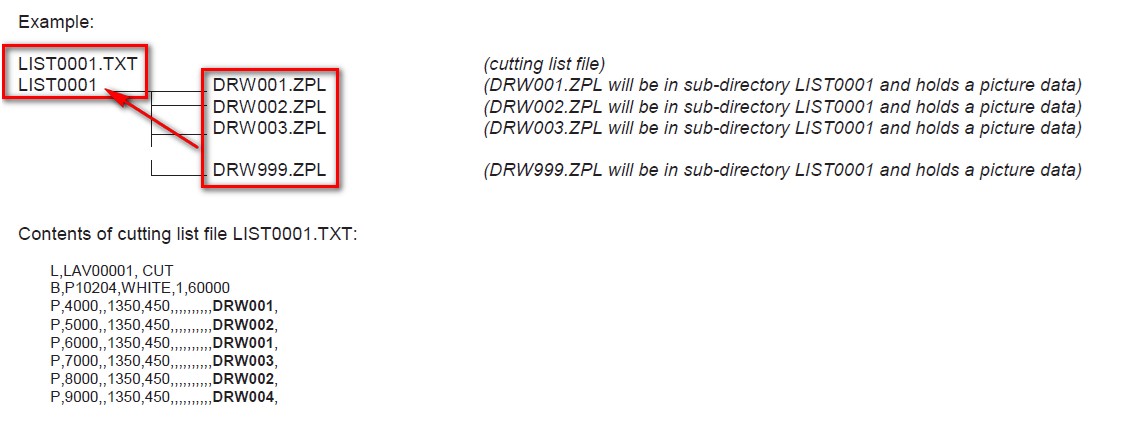

Het externe programma ZIMAGE.EXE dient in dezelfde folder te staan als de zaagsturing DLL, dit is normaal de installatie folder van JoPPS. De tekeningen worden in een sub-folder met een naam identiek aan de naam van het machine bestand geplaatst:
Een extra parameter %GLYPHNAME% is voorzien voor gebruik in de te personaliseren velden van het machine formaat.
Samenstellen etiket informatie (3.40 P6 - 3644)
In de setup/start dialoog zijn extra parameters voorzien om de etiket informatie samen te stellen en hiervan een BMP of JPG bestand te genereren om af te drukken aan de machine:
naamgeving etiket of schets bestand
formaat etiket informatie (BMP of JPEG)
etiket layout bestand (RTM)
standaard locatie voor layout bestand

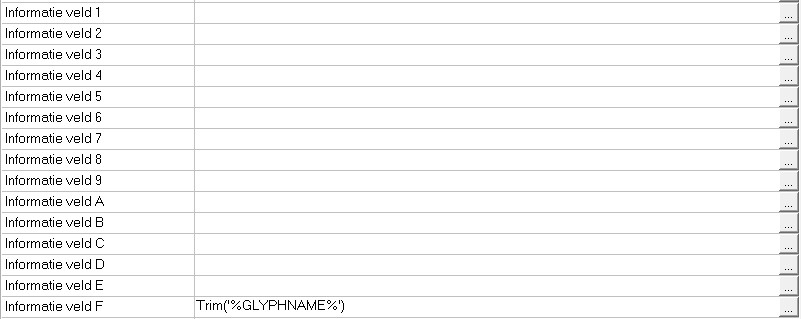

Door één van de beschikbare velden in het formaat te personaliseren met de parameter %GLYPHNAME% wordt de relatie tussen de profiel informatie en het bijhorende etiket of schets bestand verwezenlijkt:

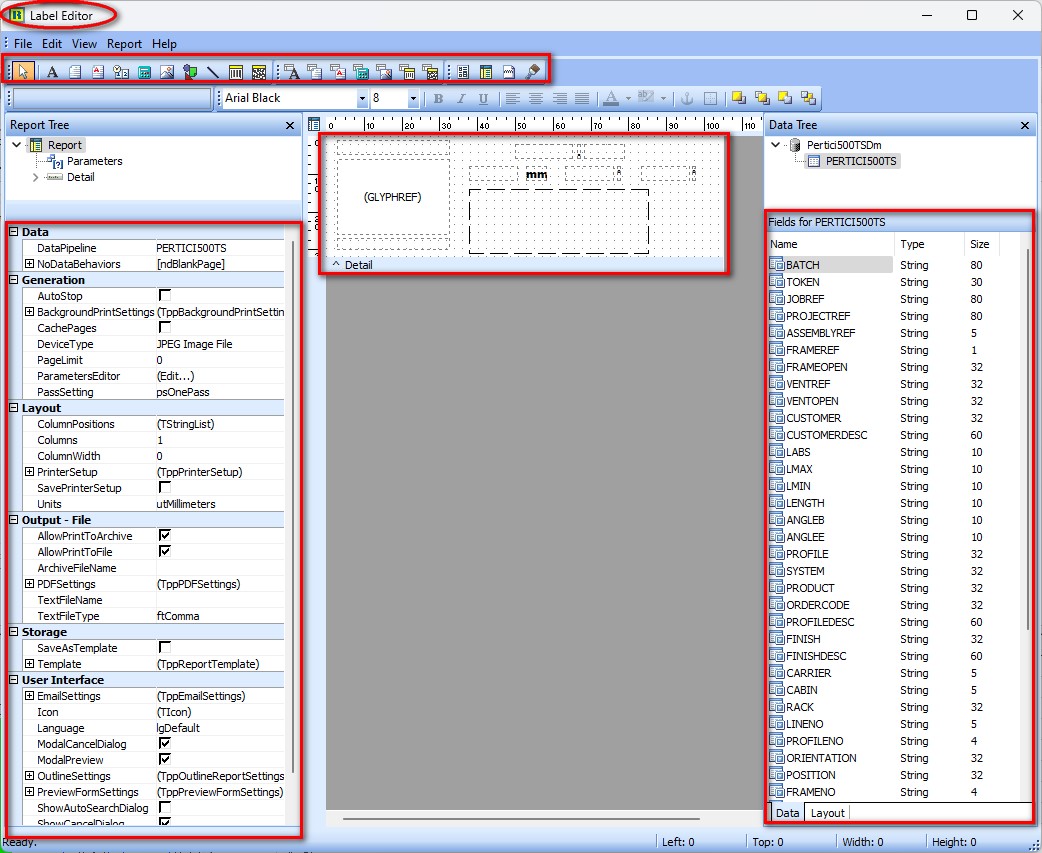

De etiket layout editor kan opgeroepen worden d.m.v. functietoets F3, het geschikte layout bestand wordt opgepikt d.m.v. functietoets F2. Onderstaande screenshot geeft een idee van de editor die kan gebruikt worden om de standaard etiket layout te wijzigen . De toolbar laat toe om statische en/of variabele informatie op het etiket te plaatsen:
statische informatie zijn de meest linkse knoppen
variabele informatie de rechtse knoppen (hint begint met DB...)
Variabele informatie vereist dat er een DATAFIELD aan gekoppeld wordt, dit zijn de reeds hierboven vernoemde eindige lijst van parameters. De gebruiker kan verder afhankelijk van het type informatie dat hij op de layout heeft geplaatst de eigenschappen gaan wijzigen, zoals : positie, font, ...
