Protocol voor lasmachine/hoekenpoets SOENEN Q4 met scharnierbewerkingen.
Extra instelling om kader nooit te roteren ongeacht de afmetingen!

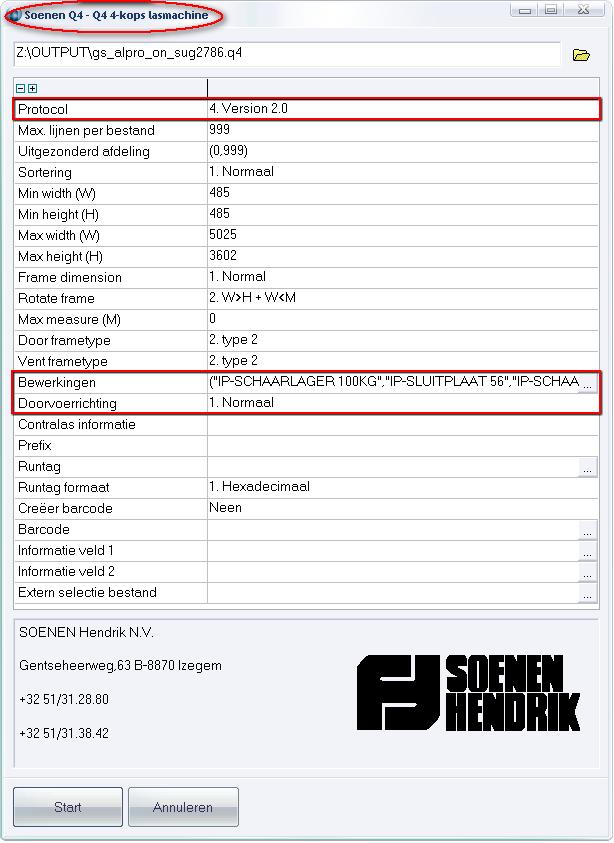

Volgende parameters werden toegevoegd aan de instellingen/uitvoeren dialoog :
- Protocol: versie 2.0 met bewerking informatie
- Bewerkingen: lijst geldige bewerkingen voor kader
- Doorvoerrichting: referentie positie bewerkingen
De parameter “Bewerkingen” laat toe om de bewerkingen op te sommen welke kunnen uitgevoerd worden op de lasmachine.
De “Doorvoerrichting” maakt het mogelijk de referentie voor de positie van de bewerkingen om te keren :
- Normaal: tegen uurwerkwijzer zin
- Omgekeerd: uurwerkwijzer zin
De effectieve bewerkingscode en eventuele optionele bewerkingsparameters worden opgegeven in het “Routine” veld van de desbetreffende bewerking :
De 4 eerste karakters worden gebruikt om de bewerkingscode aan te duiden, daarna volgt een spatie om de eventuele bewerkingsparameters welke dienen opgegeven te worden te scheiden van de bewerkingscode zelf. Mogelijke bewerkingsparameters zijn :
Ss parameter set
Daaaaa diameter gat
Lbbbbb lengte sleuf
Bccccc breedte sleuf
Pddddd offset (d = [0,+;-])

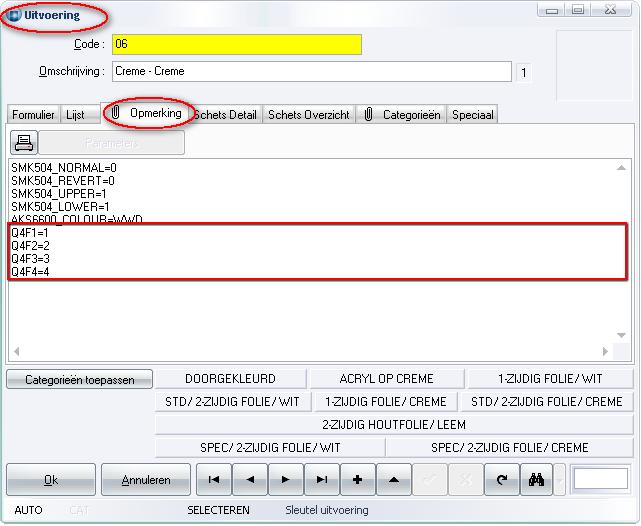

Parameters om de profiel functie te specifiëren kunnen opgegeven worden in het “Opmerking” veld van het PROFIEL PARAMETERS of UITVOERING record :
Q4F1= vlak groeven (0=geen, 1=boven, 2=onder, 3=beide)
Q4F2= dichting (0=zonder, 1=binnen, 2=buiten, 3=beide)
Q4F3= folie (0=geen, 1=boven, 2=onder, 3=beide)
Q4F4= reserve

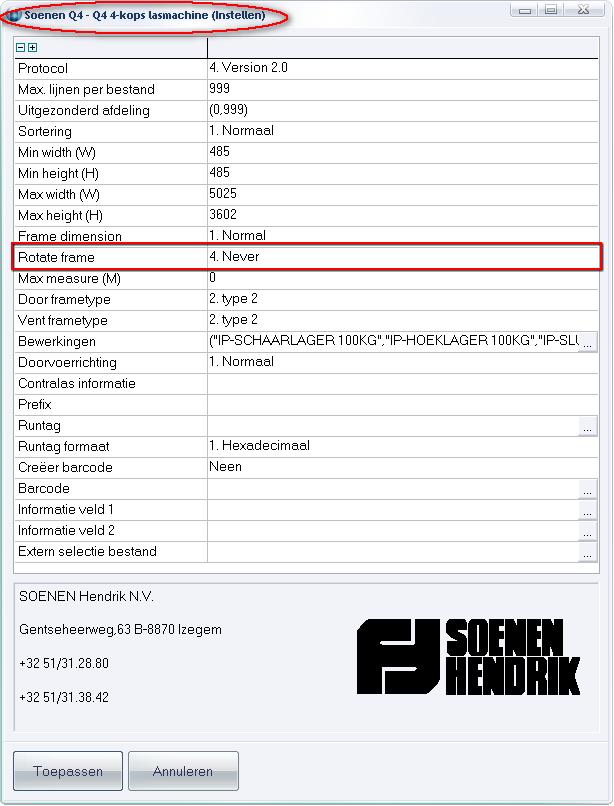

Extra instelling “Never” voor “Rotate frame” voorzien om kader nooit te roteren ongeacht de afmetingen:
