Protocol SALVADOR SUPERPUSH 250 (3.28 P2, 3.32 - 2756, 2931)

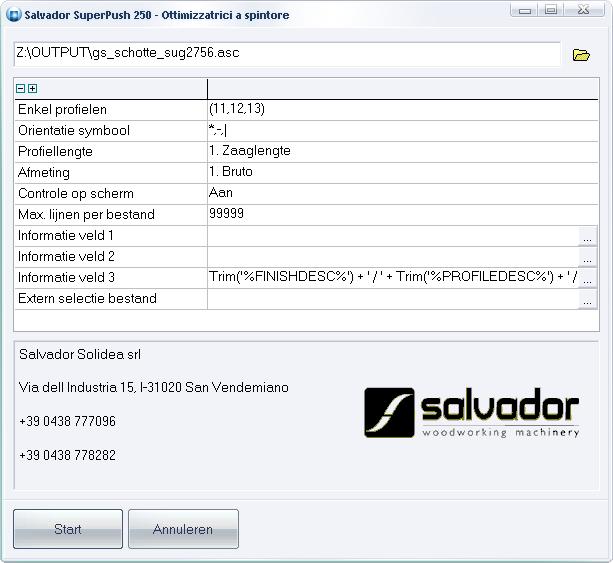

In de instellingen-  en de start dialoog van de SALVADOR SUPERPUSH 250 zaagsturing zijn volgende ‘standaard’ parameters voorzien:



  • enkel profielen van afdelingen
  • oriëntatie symbool (*, -, |)
  • profiellengte (zaaglengte, lengte, binnenlengte)
  • profielafmetingen (bruto, netto)
  • maximum aantal lijnen per bestand
  • personalisatie veld informatie
    • inhoud veld 1 (PROGNAME = project/batch naam)
    • inhoud veld 2 (PROGDES = project omschrijving)
    • inhoud veld 3 (INFO)
  •  extern selectie bestand

Informatie velden

Als de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

 %JOBFN%  (job bestand *)
 %JOBREF%  (job naam *)
 %JOBDESC%  (job omschrijving *)
 %RUNTAG%  (runtag hexadecimaal *)
 %RUNTAGDEC% (runtag decimaal *)

 %BATCHREF%  (batch naam)
 %PROJECTREF% (project naam)
 %PROJECTDESC% (project omschrijving)
 %ASSEMBLYREF% (groep code)
 %FRAMEREF%  (kaderdeel code)
 %FRAMEOPEN% (kaderopening code)
 %VENTREF%  (vleugeldeel code)
 %VENTOPEN% (vleugelopening code)
 %LENGTH% (profiellengte)
 %WIDTH% (breedte)
 %DEPTH% (dikte)
 %PRODUCT% (product code)
 %SYSTEM% (reeks code)
 %PROFILE% (profiel code)
 %PROFILEDESC% (profiel omschrijving)
 %FINFISH% (uitvoering)
 %FINISSHDESC% (uitvoering omschrijving)
 %CUSTOMER% (klant code)
 %CUSTOMERDESC% (klant naam)

Parameters met (*) kan men gebruiken voor elk informatie veld, de anderen parameters enkel voor Informatie veld 3.

Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren, bvb.:

Trim('%FINISHDESC%') + ' / ' +
Trim('%PROFILEDESC%') + ' / ' +
Trim('%WIDTH%') + ' x ' + Trim('%DEPTH%')

JOPPS.INI

Via de extra sectie [SALVADORSP] in JOPPS.INI zijn de volgende instellingen mogelijk:

 [SALVADORSP]
 MakeDirectory=1  (subfolder creëren activeren)
 FileExtension=asc  (standaard bestand extensie)
 ProfielSortOrder=0 (sortering zaaglengtes:  0 = normaal, 1 = omgekeerd)

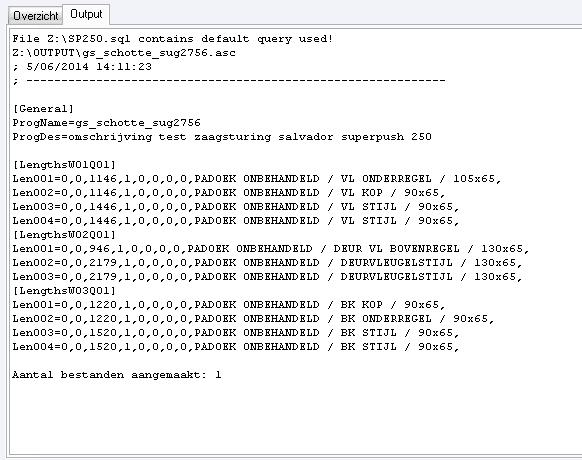

Onderstaande screenshot geeft een voorbeeld van een mogelijke output :



Opmerkingen

Deze sturing werkt met hetvolgend principe:

  • profielen met dezelfde breedte dienen hetzelfde afdeling nummer te hebben
  • sortering van profielen met zelfde breedte kan aan de hand van volgnummer

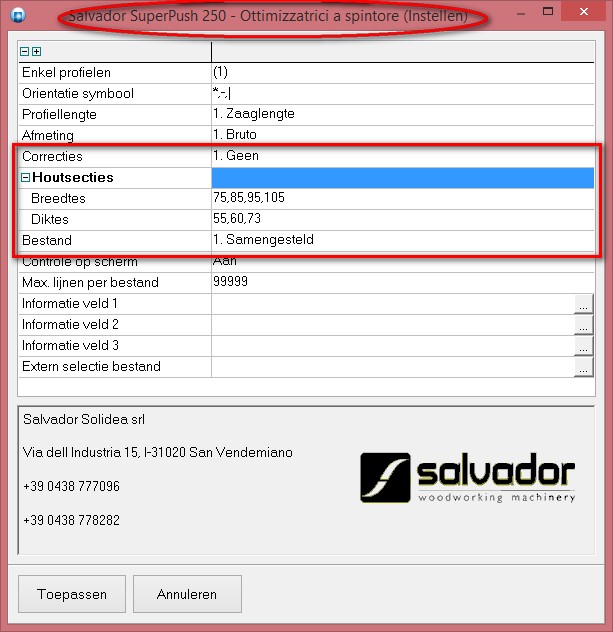

Vanaf JoPPS 3.32 zijn extra parameters beschikbaar in de instellingen en start dialoog om te kunnen groeperen op beschikbare houtsecties:



Correcties op profielbreedte
  1. Geen
  2. Kant 1
  3. Kant 2
  4. Beide
Houtsecties
  • Breedtes: (lijst met beschikbare breedtes tussen komma, van klein naar groot)
  • Diktes: (lijst met beschikbare diktes tussen komma, van klein naar groo)
Bestand formaat
  • Samengesteld: (opgesplitst t.g.v. maximum lijnen)
  • Opgesplitst: (opgesplitst t.g.v. houtsoort en sectie)
Indien de gebruiker in de 3  ‘Informatie velden’ niets definieert zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van volgende extra parameters:

%SECTION% (houtsectie referentie)
%SECTIONDESC%  (houtsectie omschrijving)

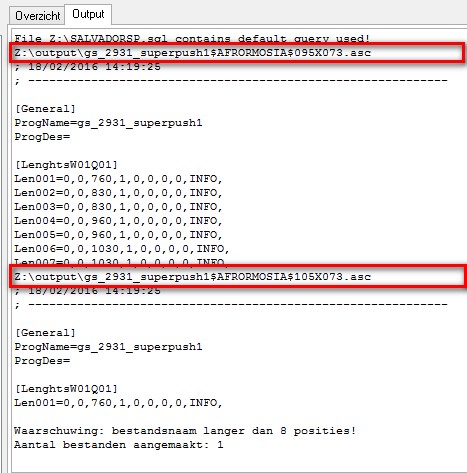

Onderstaande screenshot geeft een voorbeeld van een mogelijke output indien er 2 verschillende secties zijn voor 1 houtsoort:

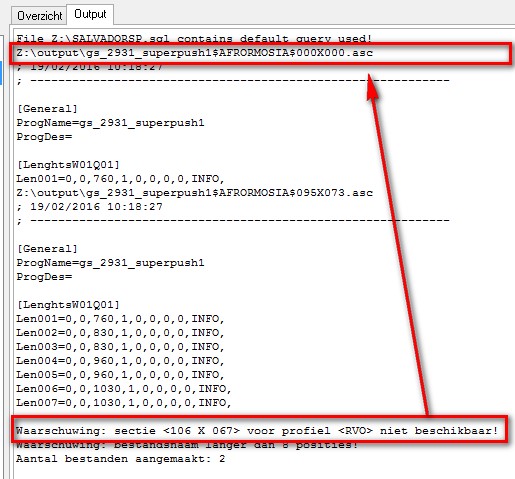

Indien een bepaalde houtsectie niet bestaat wordt er een extra waarschuwing gegeven:
