Uitgebreid protocol voor URBAN FBA2500-Win beslagautomaat (3.26P2 - 3.26P3 - 2604)

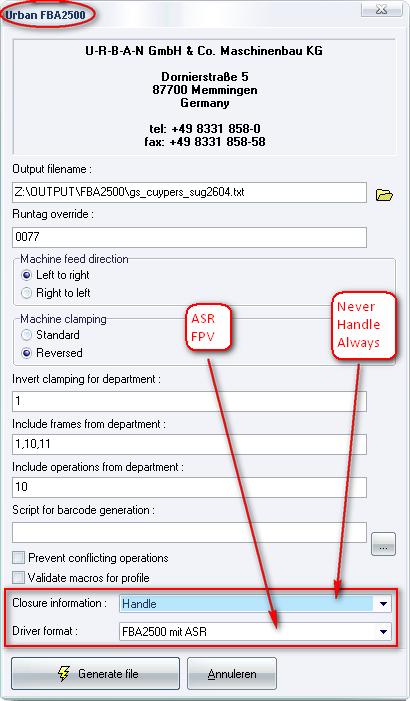

Via de instellingen/uitvoeren dialoog werden volgende extra parameters voorzien :

  • makelaar informatie:
    • Never     nooit makelaar informatie genereren
    • Handle   makelaar informatie in functie van kruk
    • Always   altijd makelaar informatie meesturen
  • keuze van het machine formaat:
    • FBA2500 mit ASR
    • FBA2500-Win mit FPV

In de machine sectie [FBA2500] in JOPPS.INI is het mogelijk om voor de 9 extra velden in het “FBA2500-Win” formaat op de ”K” lijn als gebruiker zelf in te specifiëren welke inhoud er dient te verschijnen :

 [FBA2500]
 FieldInfo1= inhoud voor veld “Los” (=positie 2 op K lijn)
 FieldInfo2= inhoud voor veld “Position im Los” (=positie 3 op K lijn)
 FieldInfo3= inhoud voor veld “Kommission” (=positie 4 op K lijn)
 FieldInfo4= inhoud voor veld “Position in der Kommission” (=positie 5 op K lijn)
 FieldInfo5= inhoud voor veld “Kommentar” (=positie 21 op K lijn
)
 FieldInfo6= inhoud voor veld “Auftragnummer” (=positie 8 op K lijn)
 FieldInfo7= inhoud voor veld “Position” (=positie 9 op K lijn)
 FieldInfo8= inhoud voor veld “Stuck-Nr” (=positie 10 op K lijn)
 FieldInfo9= inhoud voor veld “Element-Nr” (=positie 11 op K lijn)

De momenteel beschikbare parameters zijn :

 %JOB% (job naam)
 %CUSTOMER% (klant code)
 %CUSTOMERDESC% (klant naam)
 %BATCH% (batch)
 %PROJECT% (project naam)
 %PROJECTDESC% (project omschrijving)
 %ASSEMBLY% (groep)
 %ASSEMBLYDESC% (groep omschrijving)
 %FRAME% (kader deel)
 %FRAMECODE% (kader model code)
 %FRAMEDESC% (kader model naam)
 %SHORTDESC% (kader omschrijving)
 %FRAMEOPEN% (kader pening)
 %VENT% (vleugel deel)
 %SYSTEM% (reeks)
 %VARIETY% (uitvoering)
 %VARIETYDESC% (uitvoering naam)
 %WIDTH% (kader breedte)
 %HEIGHT% (kader hoogte)
 %WIDTHEX% (kaderbeslag breedte)
 %HEIGHTEX% (kader beslag hoogte)
 %HANDLEPOS% (kruk positie)
 %PROFILES% (kader profielen)
 %FRAMEID% (raam nummer in batch)
 %VENTID% (vleugel nummer in raam)
 %BATCHCNT% (doorlopend raam/vleugel nummer in batch)
 %FRAMECNT% (raam nummer in groep)
 %VENTCNT% (vleugel nummer in raam)
 %ROTATED% (kader rotatie)

Opmerking: in de velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren.

Een voorbeeld om de inhoud van de instelbare velden te wijzigen via de desbetreffende sectie [FBA2500] van de machinesturing in JOPPS.INI zou er als volgt kunnen uitzien :

 [FBA2500]
 FieldInfo5=StrRight('00000000'+'%JOB%',8)
 FieldInfo6=StrLeft(%ASSEMBLY%+'000',3)
 FieldInfo7=StrRight('000'+'%FRAMEID%',3)
 FieldInfo8=StrRight('00'+%FRAME%,2)

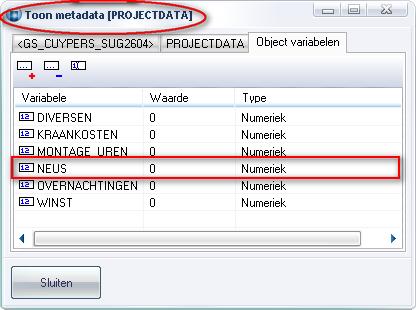

Verder werd de mogelijkheid voorzien om in functie van variabelen gedefinieerd op project niveau (zie onderstaande screenshot) :



Bijvoorbeeld de variabele NEUS welke bepaalt of er al dan niet een neusprofiel gebruikt wordt laten beslissen of voor een bepaald kader/vleugel profiel een suffix dient meegegeven te worden. In JOPPS.INI zal de gebruiker hiervoor in de desbetreffende machine sectie [FBA2500] volgende parameters moeten instellen :

 [FBA2500]
 FrameLeft=  beslissingsregel kader profiel links
 FrameRight=  beslissingsregel kader profiel rechts
 FrameBottom= beslissingsregel  kader profiel onder
 FrameTop=  beslissingsregel kader profiel boven
 VentLeft=  beslissingsregel vleugel profiel links
 VentRight=  beslissingsregel vleugel profiel rechts
 VentBottom=  beslissingsregel vleugel profiel onder
 VentTop=  beslissingsregel vleugel profiel boven

Indien we bijvoorbeeld de suffix TEST willen zien verschijnen achter de profiel code van het onderste vleugel profiel indien de project variabele NEUS = 0 dient de gebruiker volgende parameter opgegeven in de machine sectie in JOPPS.INI :

 VentBottom=NEUS,0,TEST

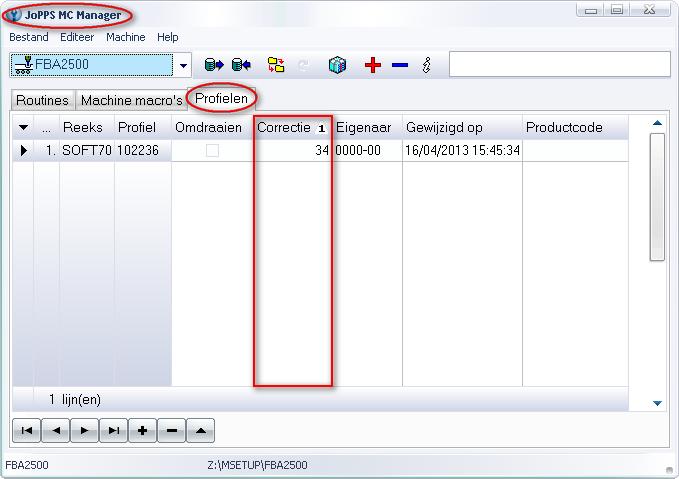

De aanwezigheid van een makelaar op de vleugel heeft tot gevolg dat de FFB of FFH maat dient gecorrigeerd te worden. Aangezien hier in de berekeningen van JoPPS geen rekening mee wordt gehouden werd dit opgelost door een correctie te voorzien voor profielen welke dit gedrag veroorzaken. Deze “Correctie” kan ingevuld worden op de tab “Profielen” in JoPPS MC Manager :



Dit extra “Correctie” veld wordt indien het nog niet bestaat automatisch aangemaakt bij het opstarten van de sturing.
