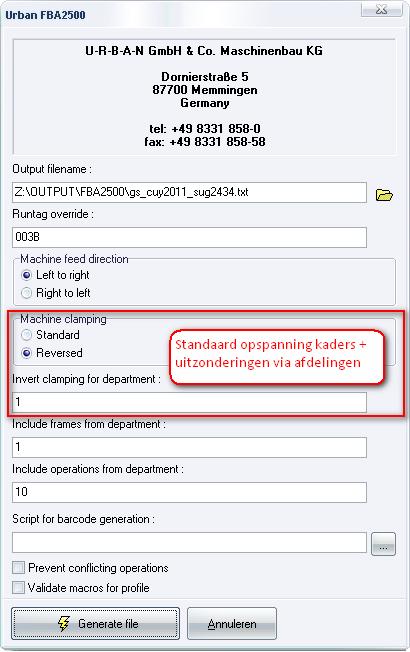

Via de instellingen/uitvoeren dialoog kunnen volgende parameters door de gebruiker aangepast worden :

• voorgestelde naam en/of folder van het output bestand
• de door JoPPS voorgestelde runtag
• standaard invoer richting van de profielen (links/rechts)
• afdeling filter voor kaders
• afdeling filter voor bewerkingen
• script om eigen barcode samen te stellen
• controle samenvallende bewerkingen
• controle macro geldig voor profiel
• machine clamping:
  • de standaard opspanning van de kaders (normaal/omgekeerd)
  • afdeling filter voor kaders die toch de standaard opspanning niet volgen

Instelling mogelijk via sectie [FBA2500] in JOPPS.INI zijn :

[FBA2500]
 Supplier=  override standaard leverancierscode
 FileExtension=FBA override standaard bestandsextensie
 FileDelimiter=,  override karakter om velden te scheiden in query
 DumpTo=  bestandsnaam om query resultaat/fout te dumpen

De gebruiker kan een eigen barcode te gebruiken d.m.v. een script. Volgende parameters zijn voorzien om zelf een barcode samen te stellen:

BATCH (batch nummer)
JOB (project nummer)
ASSEMBLY (project groep nummer)
FRAME (project raam nummer = kaderdeel)
VENT (project vleugel nummer = vleugeldeel)
FRAMEID (raam nummer in batch)
VENTID (vleugel nummer in raam)
BATCHCNT (doorlopend raamr/vleugel nummer in batch)
FRAMECNT (raam nummer in groep)
VENTCNT (vleugel nummer in raam)
PARTCNT (part nummer sturing)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)

Een script voorbeeld:

 Param.Value['BARCODE'] := StrRight('000000' + Param.Value['_RUNTAGD'], 6)
                        +  StrRight('000' + Param.Value['FRAMEID'],3)
                        +  StrRight('00' + Param.Value['VENTID'], 2);

Dit is tevens de standaard barcode welke gegenereerd zal worden indien de gebruiker geen script heeft opgegeven.

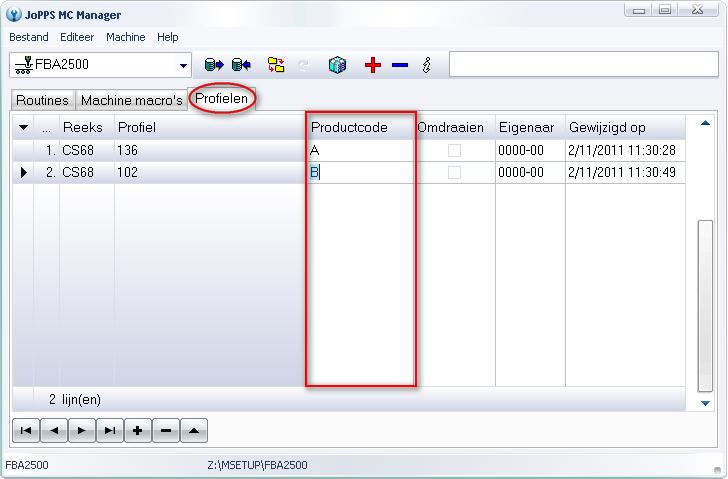

De tab “Profielen” in “JoPPS MC Manager” laat de gebruiker toe om per profiel te specifieren hoe het gekend is op de machine :

• Productcode: vertaling profiel referentie JoPPS naar profiel code machine, (indien blanco wordt de JoPPS referentie gebruikt)
• Omdraaien: profiel normaal/omgekeerd op machine verwerken, (dit gedrag grijpt in op het algemeen gedrag)

De bewerkingen in “JoPPS MC Manager” worden gedefinieerd aan de hand van een aantal methodes en/of parameters. De beschikbare methodes zijn :

Tool.Apply(): deze methode zal onderstaande vooraf gedefinieerde parameters toepassen

 Tool.Name (code beslag)(Beschlagelement-Nr.)
 Tool.Zone (zone beslag)(Position am Flügel)
 Tool.Origin (oorsprong beslag)(Massbezug der Bearbeitungspositionen)
 Tool.Position (positie/volgorde beslag. Voor sortering wanneer Zone en Origin gelijk zijn.)
 Tool.Offset (beslag offset)*
 Tool.Mirror (beslag normaal/gespiegeld)*(Einboulage)

Tool.Perform(sName,nZone,nOrigin,nPosition[,nOffset[,nMirror]]): deze methode stelt de opgegeven parameters in en past ze onmiddellijk toe

 sName (code beslag)
 nZone (zone beslag)
 nOrigin (oorsprong beslag)
 nPosition (positie/volgorde beslag. Voor sortering wanneer Zone en Origin gelijk zijn.)
 nOffset (beslag offset)*
 nMirror (beslag normaal/gespiegeld)*

(*) optionele parameters worden enkel doorgegeven naar formaat indien door gebruiker
 expliciet toegekend

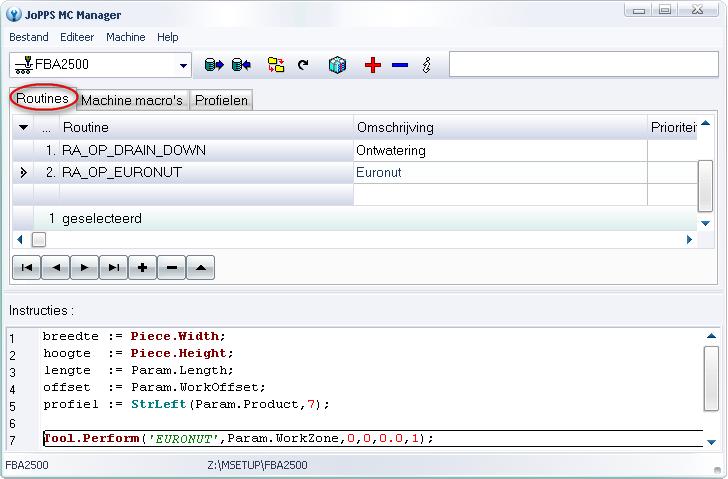

In de tab “Routines” in “JoPPS MC Manager” kan de gebruiker de regels definiëren welke moeten toegepast worden om een specifiek beslag te plaatsen op een kader/vleugel :

Het “PIECE” object heeft volgende parameters/methodes ter beschikking :

 Piece.Id (kader type, 203 = raam, 207 = vleugel)
 Piece.Width (kader breedte
 Piece.Height (kader hoogte
 Piece.Rotated (kader gedraaid?
 Piece.System (raam/vleugel reeks
 Piece.Code (raam/vleugel code
 Piece.Profiles (raam/vleugel profielen
 Piece.IsFrame (is kader een raam?
 Piece.IsVent (is kader een vleugel?

Parameters toegevoegd aan het “PARAM” object :

 Param.WorkOffset (positie beslag op profiel)
 Param.WorkZone (positie beslag op kader)
 Param.Length (profiel lengte)
 Param.Swapped (profiel omgedraaid?)
 Param.Product (profiel product)
 Param.System (profiel reeks)
 Param.Profile (profiel code)
 Param.Variety (profiel kleur)
 Param.Supplier (profiel leverancier)

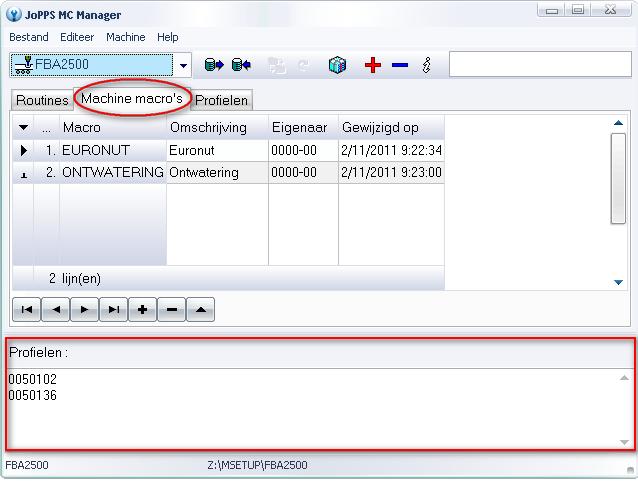

De tab “Machine macro’s” in “JoPPS MC Manager” laat de gebruiker toe om voor elke macro te specifiëren voor welke profielen deze geschikt is :

Indien de optie “Validate macros for profile” is aangevinkt zal de controle uitgevoerd worden en zal indien nodig de gepaste foutboodschap gegenereerd worden.
